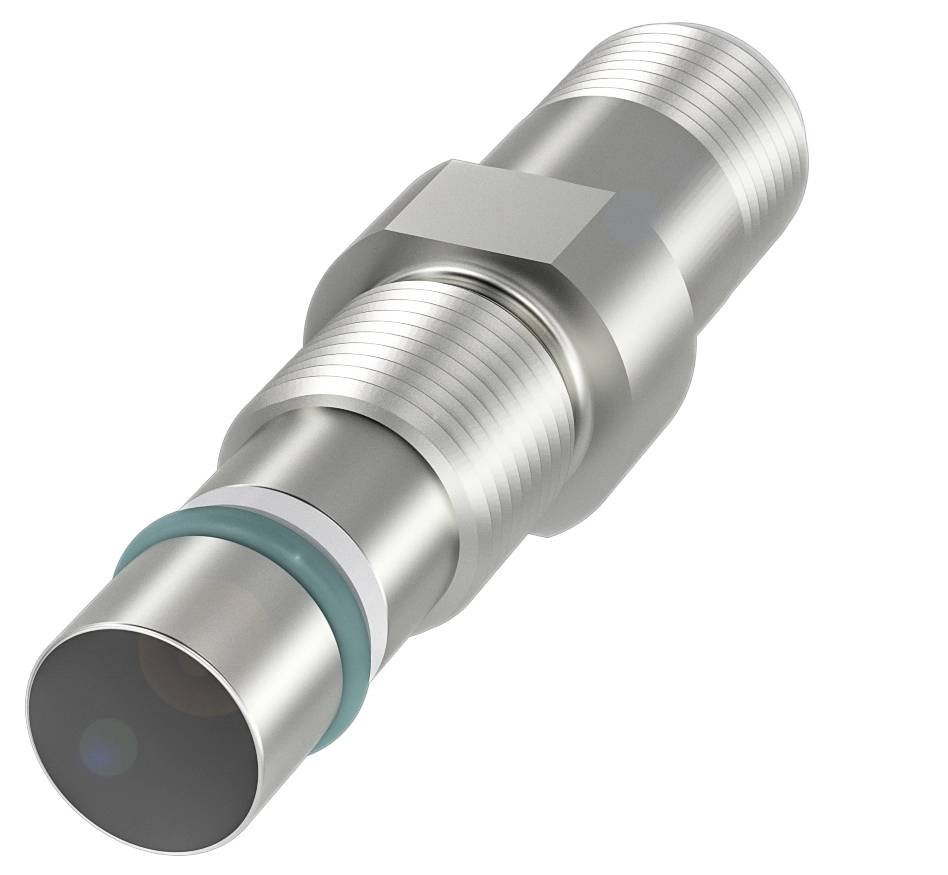

Name: BALLUFF senzor BHS B400V-PSD15-S04 BHS0063 M12 zarovnaná PNP, zatvárač (Ø x v) 12 mm x 56 m Piece
Brand: BALLUFF
SKU: 3417240
Availability: BackOrder

Hlavné benefity

Balluff BHS0063 Valcové prevedenie pre vysokotlakové aplikácie

Rozmery: Ø 12 x 56 mm
Prevedenie: M12x1
Inštalácia: zapustená
Dosah: 1.5 mm
Spínací výstup: PNP normálne otvorený (NO)

Technické parametre

Hlavné vlastnosti: Rozmery: Ø 12 x 56 mm
Aktívny povrch, materiál: keramika
Pripojenie: Konektor, konektor M12x1, 4-pinový
Prevedenie: M12x1
Prevádzkové napätie Ub: 10...30 VDC
Maximálna tlaková odolnosť: 500 barov
Inštalácia: zapustená
Materiál puzdra: nehrdzavejúca oceľ (1.4104)
Dosah: 1.5 mm
Spínací výstup: PNP normálne otvorený (NO)
Spínacia frekvencia: 400 Hz
Ochranný druh IP68
Teplota okolia: -25...120 °C
Ďalšie funkcie:
Rozmery: Ø 12 x 56 mm
Upevnenie: M12x1
Zobrazenie prevádzkového napätia: nie
Zobrazenie funkcií: nie
Výstupný odpor Ra: 33,0 kOhm + 2D
Menovité prevádzkové napätie Ue DC: 24 V
Menovitý prevádzkový prúd Ie: 200 mA
Menovité izolačné napätie Ui: 75 V DC
Menovitý skratový prúd: 100 A
Oneskorenie pripravenosti tv max.: 20 ms
Prevádzkové napätie Ub: 10...30 VDC
Kategória použitia: DC-13
Minimálny prevádzkový prúd Im: 0 mA
Maximálna zaťažovacia kapacita pri Ue: 0,5 µF
Prúd bez záťaže Io max., tlmený: 8 mA
Prúd naprázdno Io max., netlmený: 8 mA
Zvyškový prúd lr max.: 10 µA
Maximálne zvyškové zvlnenie (% z Ue): 15%
Spínacia frekvencia: 400 Hz
Statický úbytok napätia max.: 2,5 V
Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
Zabezpečená možnosť výmeny: áno
Zabezpečená spínacia vzdialenosť Sa: 1,21 mm
Hysterézia H max. (% Sr): 15,0 %
Menovitá spínacia vzdialenosť Sn: 1,5 mm
Skutočná spínacia vzdialenosť Sr: 1,5 mm
Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
Maximálny teplotný drift (% Sr): 15%
Opakovateľnosť max. (% Sr): 5,0 %
MTTF (40 °C): 500 a
Aktívny povrch, materiál: keramika
Uťahovací moment: 20 Nm ±10 %
Veľkosť: M12x1
Montážna dĺžka: 12,00 mm
Inštalácia: zapustená montáž
Materiál puzdra: nehrdzavejúca oceľ (1.4104)
Materiál oporného krúžku: PTFE
Tesniaci krúžok, rozmer: 6,75 × 1,78 mm
Maximálna odolnosť voči tlaku: 500 barov
Pevnosť v tlaku, poznámka: odolná voči tlaku oleja

Druh obalu: Piece

Kategória výrobku: senzor

Typ: BHS B400V-PSD15-S04

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Typ kontaktu: 1 PNP

Spínacia vzdialenosť (max.): 1.5 mm

Výstupy: PNP, zatvárač

Materiál puzdra: nerezová ocel
keramika

Vyhotovenie (senzory): Induktívne

Vlastnosti materiálu: nerezové

Spôsob konštrukcie: zarovnaná

Konštrukčná veľkosť: M12

Pripojenie: M12, 4-pólové

Min. teplota: -25 °C

Max. teplota: 120 °C

: IP68

Dĺžka: 56 mm

V: 56 m

(Ø): 12 mm

Rozmer.: (Ø x v) 12 mm x 56 m

Obsah: 1 ks

Menovité napätie: 24 V

Spínacia frekvencia: 400 Hz

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3417240 BALLUFF senzor BHS B400V-PSD15-S04 BHS0063 M12 zarovnaná PNP, zatvárač (Ø x v) 12 mm x 56 m Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3417240 BALLUFF senzor BHS B400V-PSD15-S04 BHS0063 M12 zarovnaná PNP, zatvárač (Ø x v) 12 mm x 56 m Piece

Popis

Naše indukčné senzory BHS odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Ich odolnosť je možná vďaka materiálom krytu odolným voči médiám a špeciálnemu procesu tesnenia. Pre vaše individuálne aplikácie vám ponúkame rôzne prevedenia, ako aj komplexný sortiment s rôznymi priemermi puzdier a veľkosťami závitov. Rozmery = Ø 12 x 56 mm, Konštrukcia = M12x1, Montáž = zapustená, Dosah = 1,5 mm, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 400 Hz, Materiál puzdra = nehrdzavejúca oceľ (1.4104), Materiál snímacej plochy = keramika, Pripojenie = konektor, konektor M12x1, 4-pinový, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...120 °C, Maximálna odolnosť voči tlaku = 500 bar, Trieda ochrany = IP68, Schválenie/Zhoda = CE, UKCA, cULus, WEEE

Tento text bol preložený strojovo.

Popis

Naše indukčné senzory BHS odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Ich odolnosť je možná vďaka materiálom krytu odolným voči médiám a špeciálnemu procesu tesnenia. Pre vaše individuálne aplikácie vám ponúkame rôzne prevedenia, ako aj komplexný sortiment s rôznymi priemermi puzdier a veľkosťami závitov. Rozmery = Ø 12 x 56 mm, Konštrukcia = M12x1, Montáž = zapustená, Dosah = 1,5 mm, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 400 Hz, Materiál puzdra = nehrdzavejúca oceľ (1.4104), Materiál snímacej plochy = keramika, Pripojenie = konektor, konektor M12x1, 4-pinový, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...120 °C, Maximálna odolnosť voči tlaku = 500 bar, Trieda ochrany = IP68, Schválenie/Zhoda = CE, UKCA, cULus, WEEE

Tento text bol preložený strojovo.
