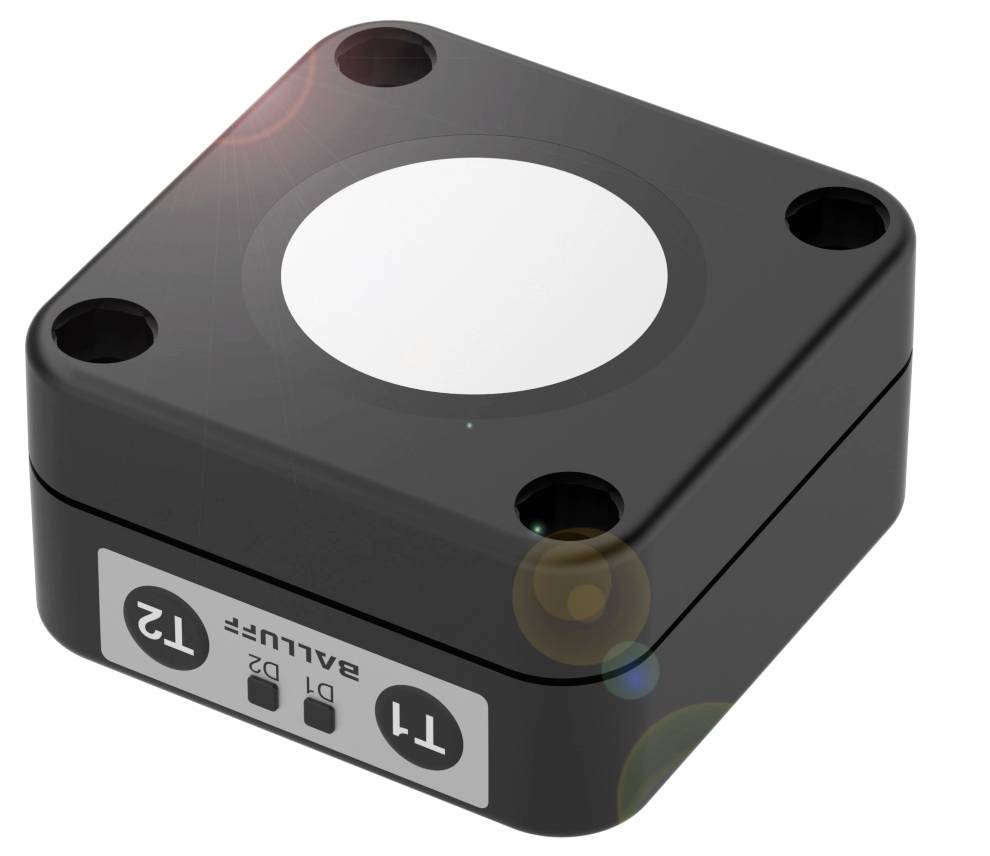

Ilustračný obrázok
Ilustračný obrázok
BALLUFF ultrazvukový senzor NPN, spínací kontakt; PNP, spínací kontakt BUS006C
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ultrazvukový senzor
Min. prevádzkové napätie
9 V
Prevádzkové napätie max.
30 V
Typ
BUS006C
Pripojenie
zástrčka M12, 5-pólová
Datasheety: (PDF)
Počet
Celkom (313,01 € / kus)
313,01 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BUS006C Štvorcové prevedenie a analógový alebo digitálny výstup
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Dizajn: kváder
- Spínací výstup: PNP/NPN normálne otvorený/zatvorený (NO/NC) push-pull
- Rozhranie: IO-Link 1.0
- Materiál puzdra: PBT
Dodatočné informácie:
Technické parametre
- Hlavné vlastnosti: Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Dizajn: kváder
- Prevádzkové napätie Ub: 9...30 VDC
- Materiál puzdra: PBT
- Rozsah: 350...5000 mm
- Spínací výstup: PNP/NPN normálne otvorený/zatvorený (NO/NC) push-pull
- Spínacia frekvencia: 4 Hz
- Rozhranie: IO-Link 1.0
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Opakovateľnosť: ± 0,15 % z rozsahu
- Ďalšie funkcie:
- Rozmery: 62,2 x 62,2 x 32,7 mm
- Montáž: 4-dierková montáž skrutiek | skrutky M8
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 9...30 VDC
- Spínacia frekvencia: 4 Hz
- Pripojenie: Konektor M12x1, 5-pinový
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Menovitá spínacia vzdialenosť Sn: 3400 mm
- MTTF (40 °C): 389 a
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Spínací výstup: PNP/NPN normálne otvorený/zatvorený (NO/NC) push-pull
- Materiál puzdra: PBT
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Výstupný prúd max.: 100 mA
- Výstup procesných dát: Hodnota vzdialenosti | Stav prepínania
- Minimálny cyklus procesných dát: 43 ms
- Séria: Q62K1
- Displej: 2x trojfarebný LED
- Nastavovač: Tlačidlo (2x)
- Skladovacia teplota: -40...85 °C
- Hysterézia H max.: 50 mm
- Použitie: Meranie vzdialenosti | Detekcia objektov
- Rozsah merania: 350...5000 mm
- Prevádzkový režim: IO-Link|Difúzny senzor (spínací bod)|Difúzny senzor (okno)|Reflexná bariéra
- Vstupná funkcia: režim SIO/režim IO-Link
- Spotreba prúdu max. 60 mA
- Synchronizácia: interná, max. 10 senzorov
- Ultrazvuková frekvencia: 120 kHz
- Rozlíšenie: ≤ 0,180 mm
- Opakovateľnosť: ± 0,15 % z rozsahu
- Rozhranie: IO-Link 1.0
- Možnosti nastavenia rozhrania: Bod prepínania (2x pre okno) | Režim SIO/režim IO-Link | Filter nameraných hodnôt | Hysterézia | Intenzita filtra (10 úrovní) | Prevádzkový režim | Rozsah potlačenia popredia | Normálne otvorený/zatvorený | Výrobné nastavenie (reset)
- Kategória výrobku
ultrazvukový senzor
- Typ
BUS006C
- Pripojenie
zástrčka M12, 5-pólová
- Prevádzkové napätie
24
- Min. prevádzkové napätie
9 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
9 - 30 V
- Výstupy
NPN, spínací kontakt; PNP, spínací kontakt
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP67
- Obsah
1 ks
- Dĺžka
32.7 mm
- Šírka
62.2 mm
- V
62.2 mm
- Rozmer.
(d x š x v) 32.7 x 62.2 x 62.2 mm
- Vyhotovenie (senzory)
Ultrazvuk
- Prúdová zaťažiteľnosť na každý slot
100 mA
- Materiál puzdra
PBT
- Materiál
PBT
- Menovité napätie
30 V
- Spínacia vzdialenosť (max.)
3400 mm
- Spínacia frekvencia
4 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416167 BALLUFF ultrazvukový senzor NPN, spínací kontakt; PNP, spínací kontakt BUS006C
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416167 BALLUFF ultrazvukový senzor NPN, spínací kontakt; PNP, spínací kontakt BUS006C
Popis
Merajú hladiny naplnenia, výšky alebo priehyby bezkontaktne. Sú univerzálne použiteľné a fungujú bez ohľadu na farbu a textúru povrchu. Vysoké rozlíšenie, dlhé dosahy a malé slepé zóny zabezpečujú extrémnu presnosť. Ultrazvukové senzory sa líšia napäťovým alebo prúdovým výstupom a variantmi s dodatočným spínacím výstupom. Dizajn = kváder, Rozhranie = IO-Link 1.0, Spínací výstup = PNP/NPN normálne otvorený/zatvorený (NO/NC) push-pull, Pripojenie = Konektor, konektor M12x1, 5-pinový, Materiál puzdra = PBT, Materiál snímacej plochy = PU pena/epoxidová živica/sklo, Dosah = 350...5000 mm, Spínacia frekvencia = 4 Hz, Schválenie/zhoda = cULus LISTEDCEEACWEEE, Teplota okolia = -25...70 °C, Trieda ochrany = IP67, Opakovateľná presnosť = ± 0,15 % FS, Prevádzkové napätie Ub = 9...30 VDC
