Name: Bals Elektrotechnik 1117 1117 CEE zástrčka na stenu, 32.0 A, 4-pólové, 230 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3147126
Availability: BackOrder

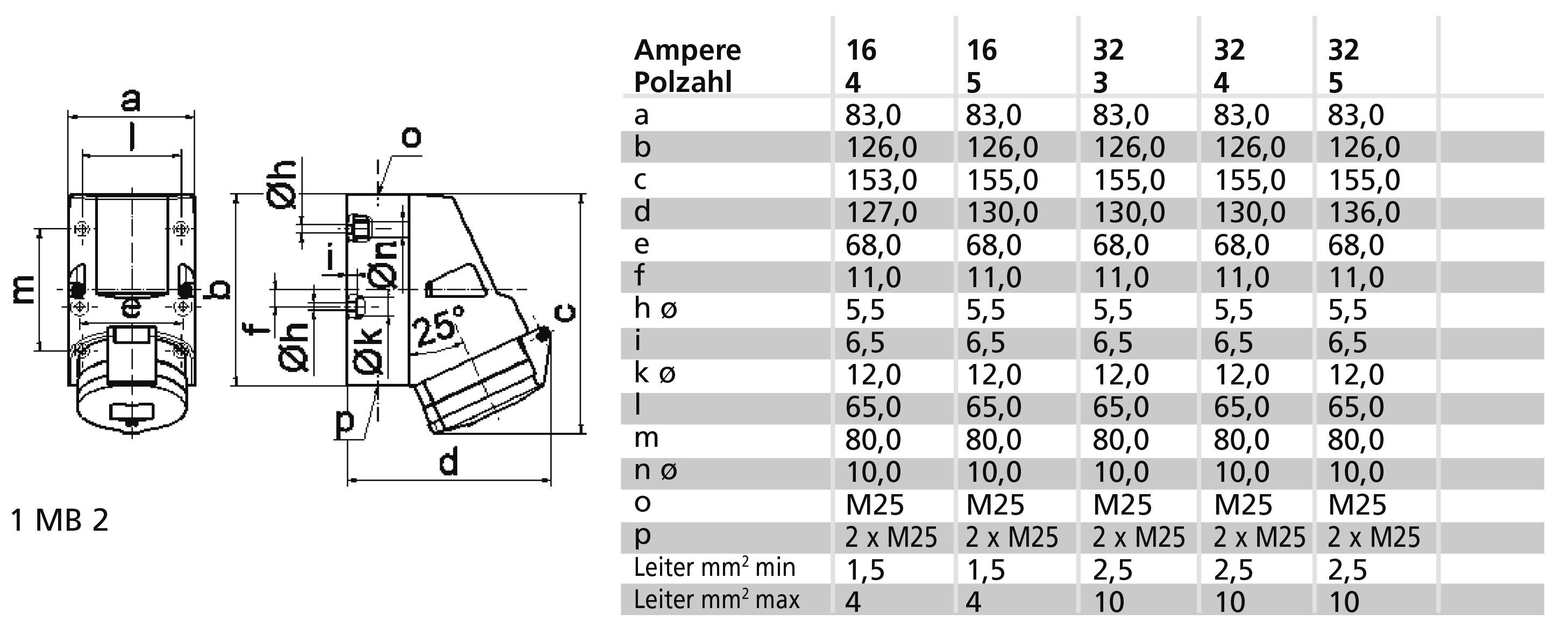

Technický výkres elektrickej súčiastky s rozmermi v milimetroch a tabuľkou porovnávajúcou rôzne veľkosti a typy.

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 9. 12.

Počet

Celkom (159,99 € / kus)

159,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Verzia: povrchová montáž
Prúd IEC: 32A
Počet palíc: 4
Napätie podľa EN 60309-2: 230 V (50+60 Hz) modrá
Nastavenie času: 9 h
Identifikačná farba: modrá
Číslo RAL: 5015
Trieda ochrany (IP): IP44
Technológia pripojenia: skrutková svorka
Vstup kábla: skrutkové pripojenie
Materiál: plast
Kontaktný materiál: CuZn
Kontakty s povrchovou úpravou: neošetrené
Typ zapínania: vnútorné zapínanie
Izolovaná inštalácia: áno
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Menovité napätie: 230 V

Menovitý prúd: 32.0 A

Menovitý prúd - filter: 32 A

Pripojenie typu A: skrutkové svorky

Prevedenie: na omietku

: IP44

Farba: modrá

Obsah: 1 ks

Pólov: 4

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 230 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3147126 Bals Elektrotechnik 1117 1117 CEE zástrčka na stenu, 32.0 A, 4-pólové, 230 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3147126 Bals Elektrotechnik 1117 1117 CEE zástrčka na stenu, 32.0 A, 4-pólové, 230 V, 1 ks

Popis

zásuvka
32A 4p (3P+PE) 230V (200 - 250V~) 9h IP44
Frekvencia: 50/60Hz
Technický kód farby: modrá RAL 5015
Veľkosť puzdra: 126x83 mm (VxŠ)
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z polyamidu, kontakty sú z lesklej mosadze
Maximálny prierez vodiča: 10,0 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: 1xM25 hore, 2xM25 dole
Farba prístroja: Sklopné veko modrá RAL 5015, spodná časť krytu sivá RAL 7035, horná časť krytu sivá RAL 7035, golier sivý RAL 7035
Výška prístroja: 156 mm, šírka prístroja: 83 mm, hĺbka prístroja: 130 mm
Ďalšie technické vlastnosti: Vstup kábla je hore raz otvorený a dole dvakrát zatvorený, Spodná časť puzdra je otočná o 180°, V spodnej časti puzdra sú 4 upevňovacie otvory na vylomenie
