Name: Bals Elektrotechnik 1138 1138 CEE zástrčka na stenu, 16.0 A, 4-pólové, 500 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3147209
Availability: BackOrder

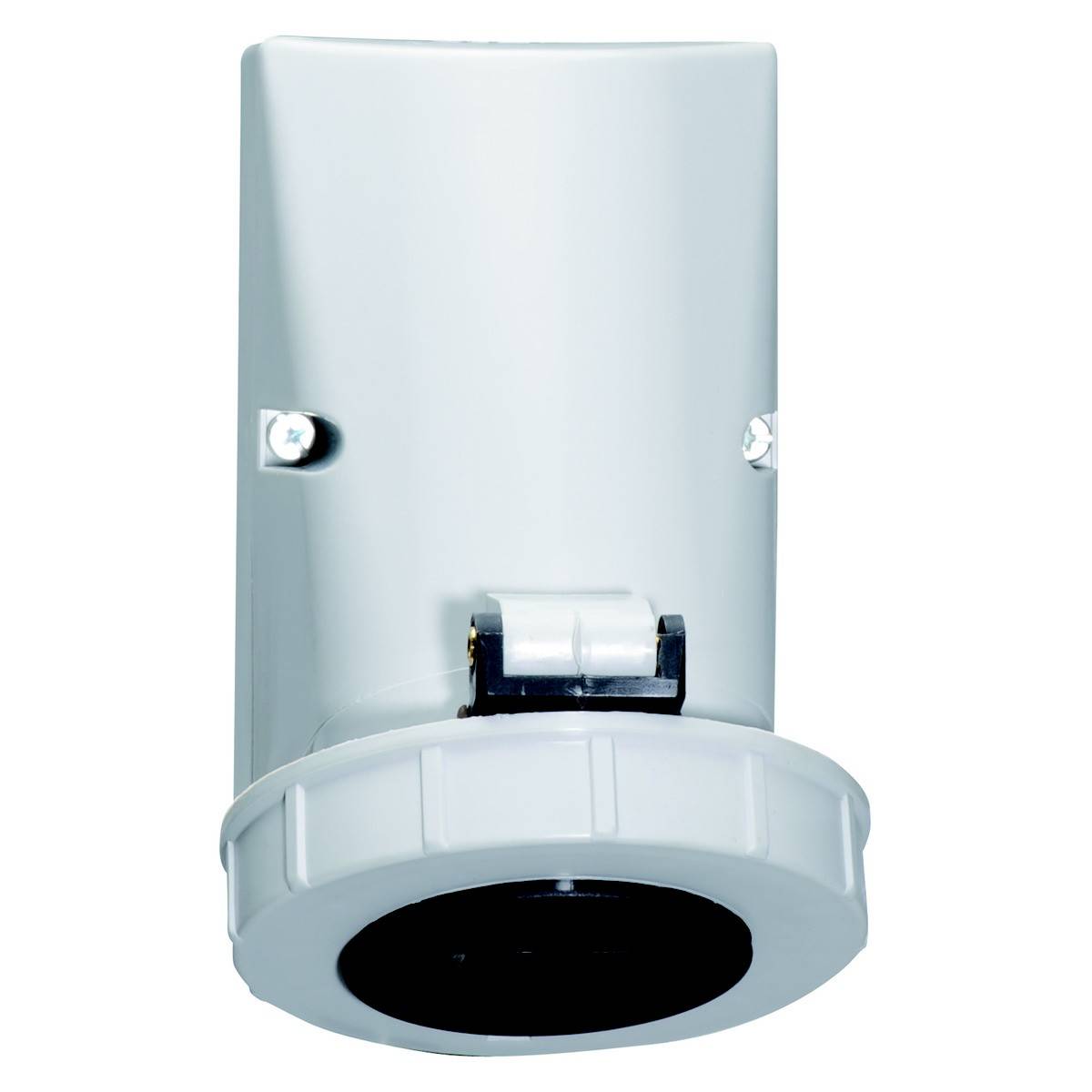

Sivé, kužeľovité elektrické zariadenie s čiernym kruhovým pripojením dole, upevnené dvoma skrutkami.

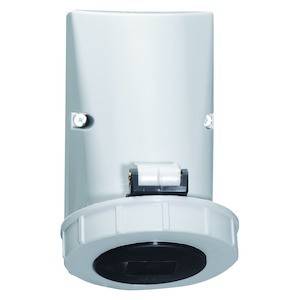

Biela stenová konzola s čiernou šošovkovou oblasťou dole. Pravdepodobne senzor alebo detektor pre monitorovanie alebo analýzu.

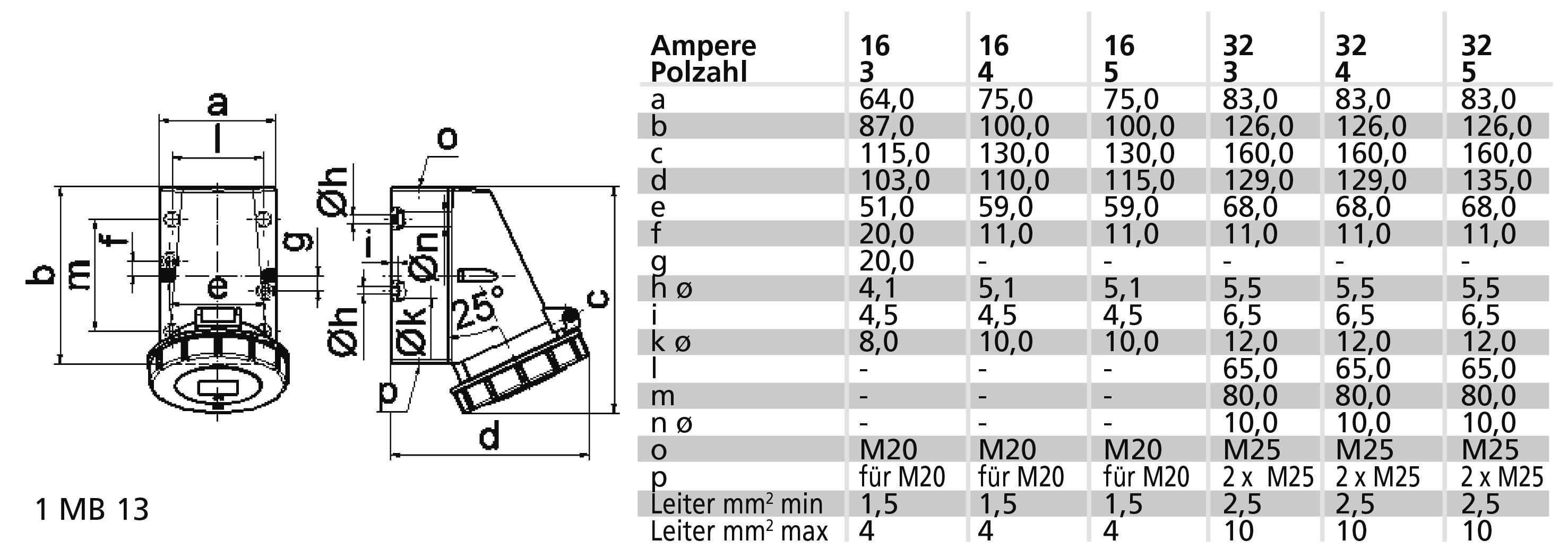

Technický výkres konektora, bočný a čelný pohľad. Vedľa tabuľka zobrazuje rozmery pre rôzne ampérové hodnoty.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 10. 12.

Počet

Celkom (199,99 € / kus)

199,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Verzia: povrchová montáž
Prúd IEC: 16A
Počet palíc: 4
Napätie podľa EN 60309-2: 500 V (50+60 Hz) čierna
Nastavenie času: 7 h
Identifikačná farba: čierna
Číslo RAL: 9005
Trieda ochrany (IP): IP67
Technológia pripojenia: skrutková svorka
Vstup kábla: skrutkové pripojenie
Materiál: plast
Kontaktný materiál: CuZn
Kontakty s povrchovou úpravou: neupravené
Typ zapínania: vnútorné zapínanie
Izolovaná inštalácia: áno
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Menovité napätie: 500 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: skrutkové svorky

Prevedenie: na omietku

: IP67

Farba: čierna

Obsah: 1 ks

Pólov: 4

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 500 V

: Surface mounted

: 9005

: Gland nut

: 4

: ÁNO

: Plastic

: Inner lying mounting

: Untreated

: 16 A

: Screwed terminal

: CuZn

: IP67

: NIE

: 7 h

: Black

: 500 V (50+60 Hz) black

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3147209 Bals Elektrotechnik 1138 1138 CEE zástrčka na stenu, 16.0 A, 4-pólové, 500 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3147209 Bals Elektrotechnik 1138 1138 CEE zástrčka na stenu, 16.0 A, 4-pólové, 500 V, 1 ks

Popis

zásuvka
16A 4p (3P+PE) 500V (480 - 500V~) 7h IP67
Frekvencia: 50/60Hz
Technický kód farby: čierna RAL 9005
Veľkosť puzdra: 100x75 mm (VxŠ)
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z polyamidu, kontakty sú z lesklej mosadze
Maximálny prierez vodiča: 4,0 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: 1xM20 v hornej časti
Farba prístroja: Sklopný kryt čierny RAL 9005, bajonetový krúžok sivý RAL 7035, spodná časť krytu sivá RAL 7035, horná časť krytu sivá RAL 7035
Výška zariadenia: 131 mm, šírka zariadenia: 79 mm, hĺbka zariadenia: 115 mm
Ďalšie technické vlastnosti: Káblový vstup je otvorený v hornej časti, v spodnej časti a vzadu uzavretý. Spodná časť krytu je otočná o 180°

Tento text bol preložený strojovo.
