Name: Bals Elektrotechnik 12169 12169 CEE-CARA adaptér, 32.0 A, 3-pólové, 230 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3135017
Availability: BackOrder

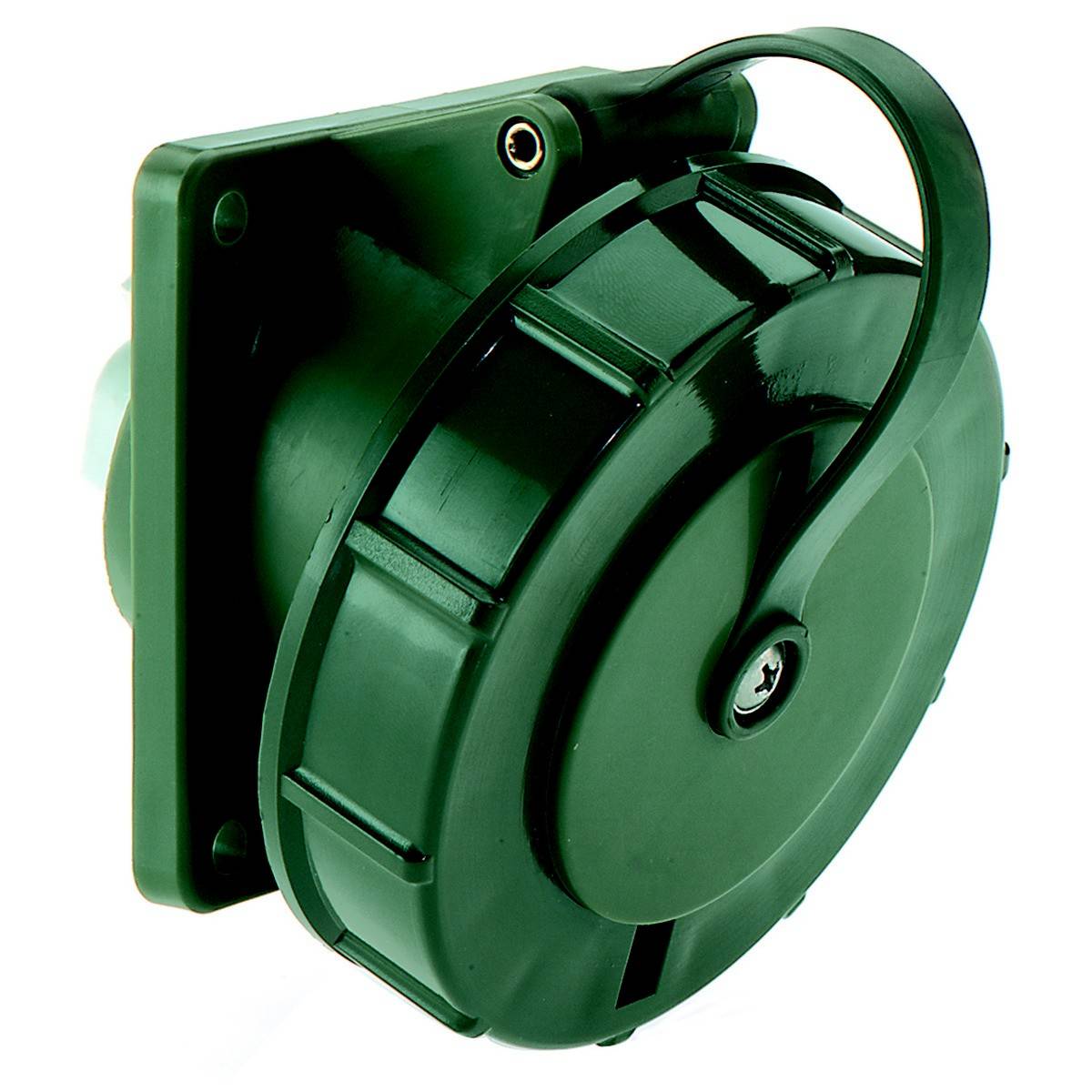

Zelený elektrický konektor s ochranným krytom a montážnou konzolou. Vhodný pre robustné priemyselné aplikácie v náročných podmienkach.

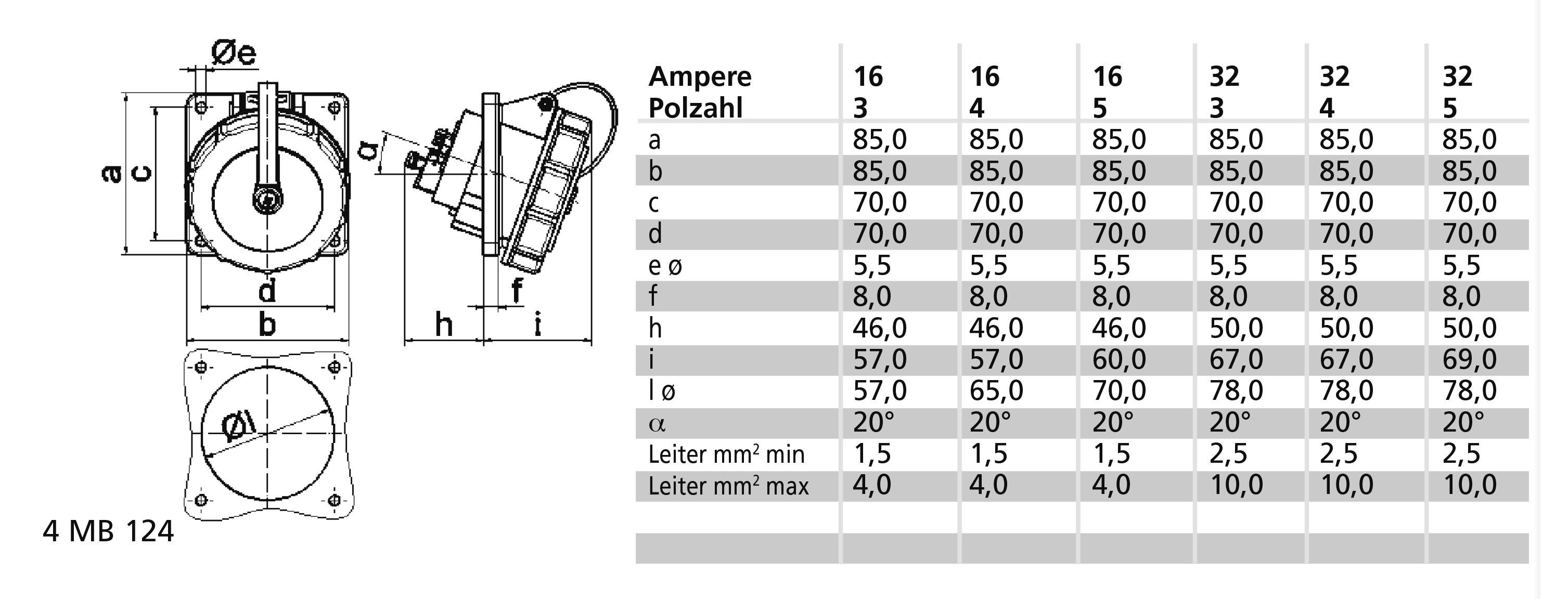

'Technický výkres a tabuľka rozmerov montážnych prírub pre elektrické konektory s rozmermi a prúdovými hodnotami.'

1/2

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 9. 12.

Počet

Celkom (174,99 € / kus)

174,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prúd IEC: 32A
Napätie podľa EN 60309-2: 230 V (50+60 Hz) modrá
Počet palíc: 3
Nastavenie času: 6 h
Identifikačná farba: zelená
Číslo RAL: 6031
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Smer zapojenia: šikmý
Káblový vstup: iný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: áno
Vertikálny rozmer príruby: 85 mm
Vertikálna vzdialenosť otvorov: 70 mm
Horizontálny rozmer príruby: 85 mm
Rozteč horizontálnych otvorov: 70 mm

Kategória výrobku: CEE-CARA adaptér

Menovité napätie: 230 V

Menovitý prúd: 32.0 A

Menovitý prúd - filter: 32 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: zahnuté

: IP67

Farba: zelená

Obsah: 1 ks

Pólov: 3

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 230 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3135017 Bals Elektrotechnik 12169 12169 CEE-CARA adaptér, 32.0 A, 3-pólové, 230 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3135017 Bals Elektrotechnik 12169 12169 CEE-CARA adaptér, 32.0 A, 3-pólové, 230 V, 1 ks

Popis

Nástenná zásuvka QUICK-CONNECT TN šikmá
32A 3p (2P+PE) 230V (200 - 250V~) 6h IP67
Frekvencia: 50/60Hz
Technický kód farby: bronzovo zelená RAL 6031-F9
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 10,0 mm²
Materiál puzdra: polyamid
Technika pripojenia: bezskrutková technológia pružinovej svorky ako klietková svorka s kontaktom Kontex
Káblový vstup: iný
Farba prístroja: Bajonetový krúžok bronzovo zelená RAL 6031-F9, sklopný kryt bronzovo zelená RAL 6031-F9, puzdro bronzovo zelená RAL 6031-F9, puzdro sivý RAL 7035
Výška zariadenia: 102 mm, šírka zariadenia: 94 mm, hĺbka zariadenia: 121 mm
Vertikálny rozmer príruby: 85 mm, horizontálny rozmer príruby: 85 mm
Zvislá rozteč vrtov: 70 mm, vodorovná rozteč vrtov: 70 mm
Ďalšie technické vlastnosti: Sklon je 20°
Typové číslo VG: VG 96919 BS 042
