Bals Elektrotechnik 13930 13930 CEE-CARA adaptér, 16.0 A, 4-pólové, 500 V, 1 ks

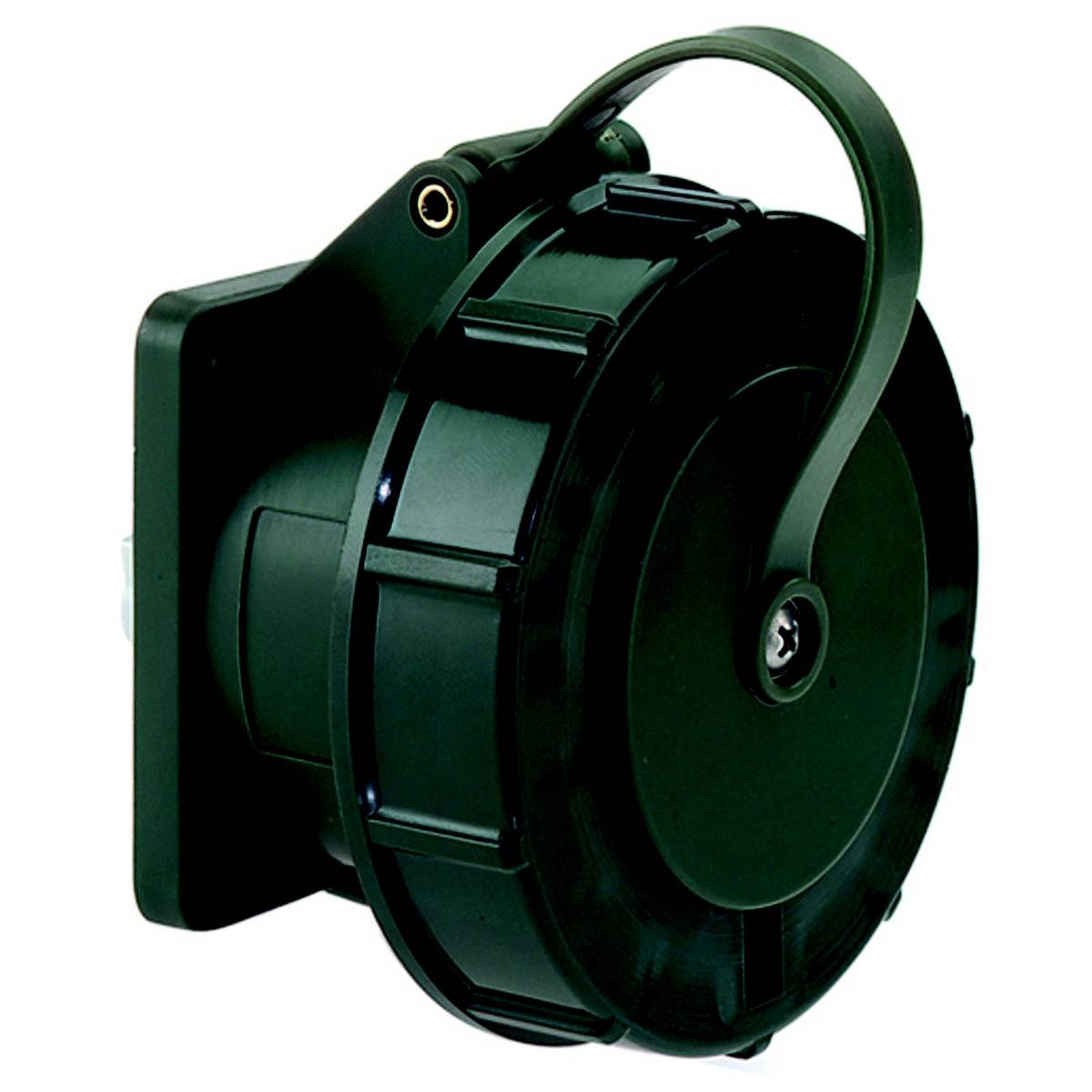

Čierny, guľatý adaptér alebo zástrčka s rukoväťou, namontovaný na obdĺžnikovej základni. Používa sa v elektrických aplikáciách.

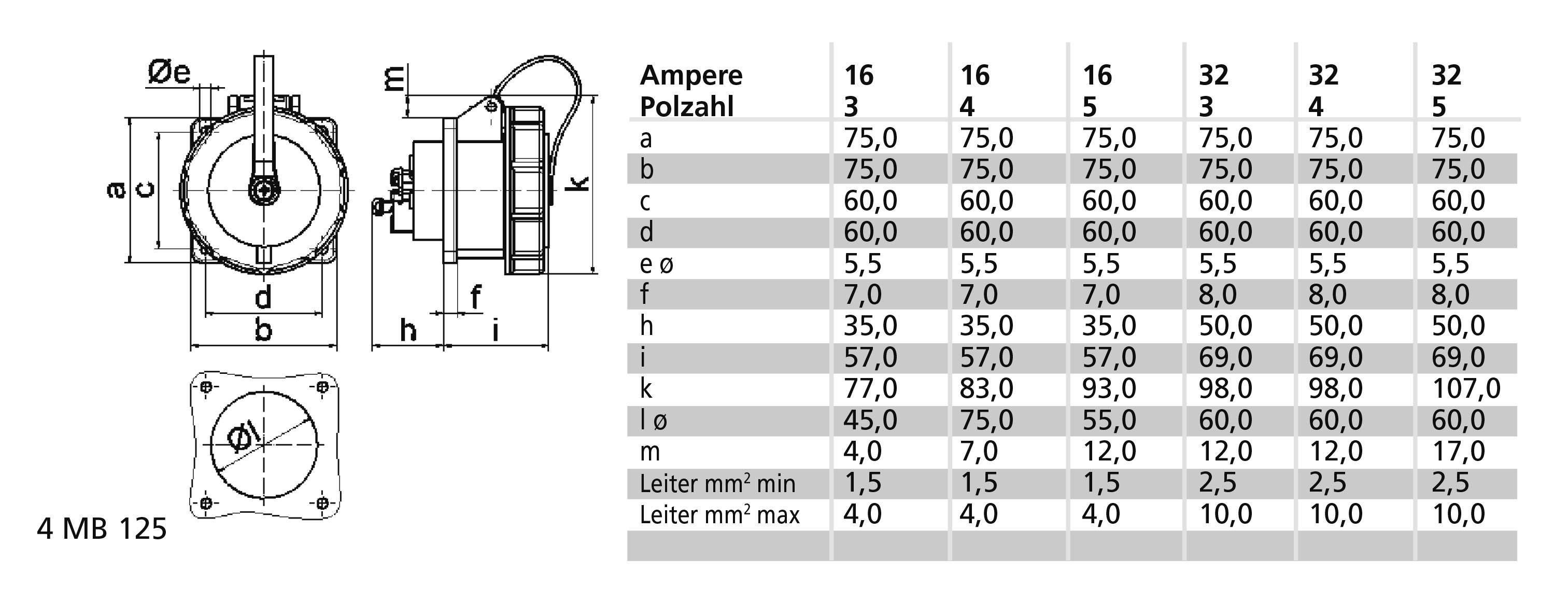

Technický výkres súčiastky s tabuľkou, ktorá uvádza rozmery v mm pre rôzne počty ampérov (16, 25, 32, 63).

1/2

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Po 12. 10.

Počet

Celkom (142,27 € / kus)

142,27 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Napätie podľa EN 60309-2: 50-500 V (> 300-500 Hz) zelená
Počet palíc: 4
Nastavenie času: 2 h
Identifikačná farba: zelená
Číslo RAL: 6031
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Smer zapojenia: rovný
Káblový vstup: iný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: áno
Vertikálny rozmer príruby: 75 mm
Vertikálny rozstup otvorov: 60 mm
Rozmer príruby horizontálny: 75 mm
Rozteč horizontálnych otvorov: 60 mm

Kategória výrobku: CEE-CARA adaptér

Menovité napätie: 500 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP67

Farba: zelená

Obsah: 1 ks

Pólov: 4

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 500 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3135015 Bals Elektrotechnik 13930 13930 CEE-CARA adaptér, 16.0 A, 4-pólové, 500 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3135015 Bals Elektrotechnik 13930 13930 CEE-CARA adaptér, 16.0 A, 4-pólové, 500 V, 1 ks

Popis

QUICK-CONNECT TN nástenná zásuvka, rovná
16A 4p (3P+PE)> 50V zelená> 300-500Hz (> 50V~) 2h IP67
Frekvencia: nad 300 až do 500 Hz vrátane
Technický kód farby: bronzovo zelená RAL 6031-F9
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 4,0 mm²
Materiál puzdra: polyamid
Technika pripojenia: bezskrutková technológia pružinovej svorky ako klietková svorka s kontaktom Kontex
Káblový vstup: iný
Farba prístroja: Bajonetový krúžok bronzovo zelená RAL 6031-F9, sklopné veko bronzovo zelená RAL 6031-F9, puzdro bronzovo zelená RAL 6031-F9
Výška zariadenia: 84 mm, šírka zariadenia: 78,5 mm, hĺbka zariadenia: 95 mm
Vertikálny rozmer príruby: 75 mm, horizontálny rozmer príruby: 75 mm
Zvislá rozteč vrtov: 60 mm, vodorovná rozteč vrtov: 60 mm
Ďalšie technické vlastnosti: Bajonetový kryt je pripevnený k puzdru pomocou upevňovacieho popruhu
Typové číslo VG: VG 96919 AS 022
