Name: Bals Elektrotechnik 1506 1506 CEE zástrčka na stenu, 16.0 A, 5-pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3147364
Availability: BackOrder

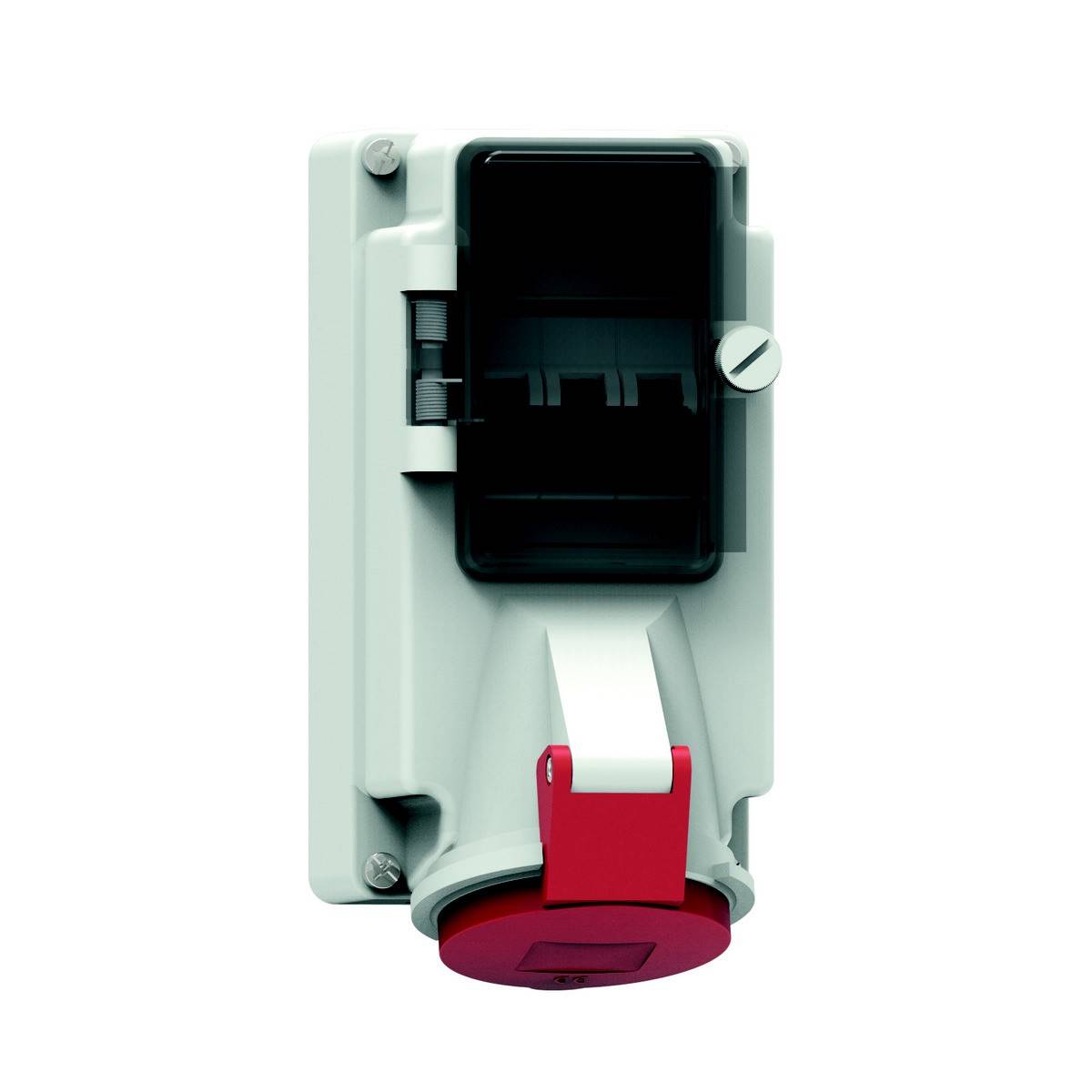

Priemyselná spojka v bielej a červenej farbe, namontovaná na stene. Vhodná pre priemyselné aplikácie na elektrické napájanie.

Elektrická priemyselná zásuvka namontovaná na stene, robustný sivý kryt so záchytnou krytkou, vhodná pre vysoké prúdové zaťaženie.

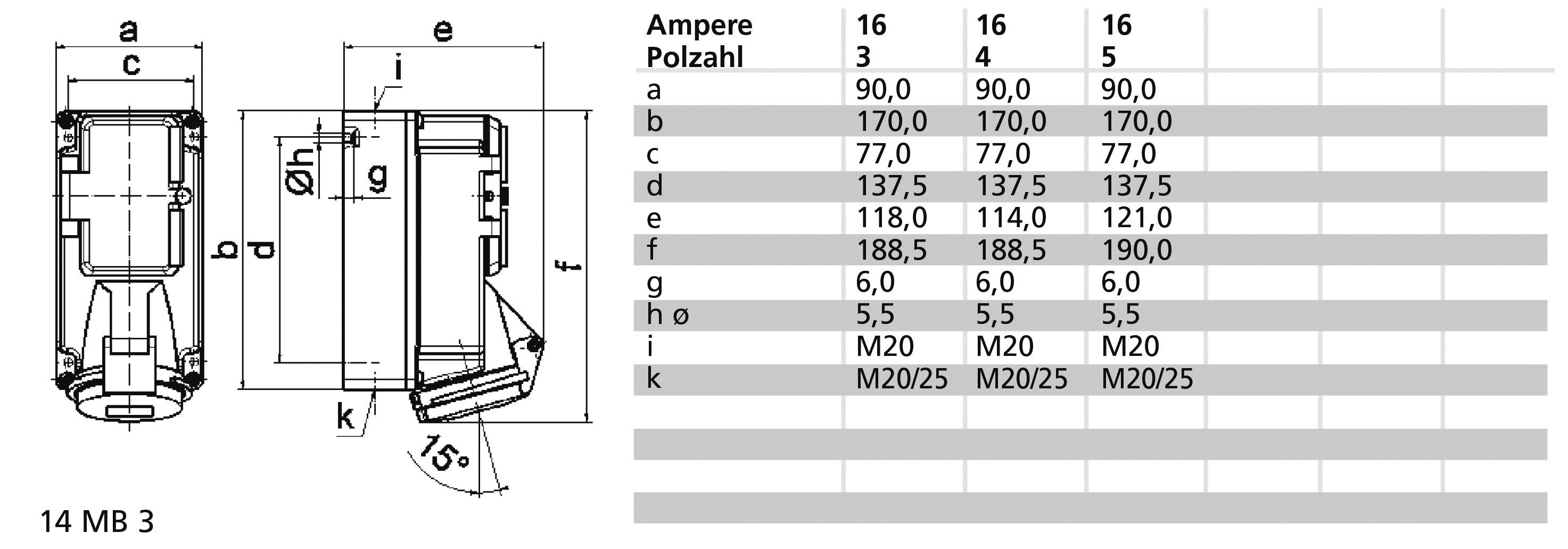

Technický výkres konektora s rozmermi a-k. Tabuľka zobrazuje rozmery v mm a údaje pre ampéry (16, 13, 4, 5) a počet pólov (3, 4, 5).

1/3

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 10. 12.

Počet

Celkom (689,00 € / kus)

689,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Trieda ochrany (IP): IP44
Vypínač: bez vypínača
Verzia prepínača: bez
S FI ističom: č
Prázdne miesta na DIN lište: č
Materiál puzdra: plast
Verzia: spodná časť a horná časť
Ochrana: automatická
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Vlastnosti: pripojovacie svorky bez skrutkovania

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: CEE-zásuvka 16 A 5-pólová

Žily: 5

Prevedenie: Spodná a vrchná časť

: IP44

Farba: červená

Rozmer.: (d x š x v) 122 x 90 x 190 mm

Dĺžka: 122 mm

Šírka: 90 mm

V: 190 mm

Obsah: 1 ks

Pólov: 5

Materiál: plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3147364 Bals Elektrotechnik 1506 1506 CEE zástrčka na stenu, 16.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3147364 Bals Elektrotechnik 1506 1506 CEE zástrčka na stenu, 16.0 A, 5-pólová, 400 V, 1 ks

Popis

Zásuvka QUICK-CONNECT TE, istená
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Veľkosť puzdra: 170x90 mm (VxŠ)
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 4,0 mm²
Materiál puzdra: polykarbonát
Technika pripojenia: bezskrutková technológia pružinovej svorky ako klietková svorka s kontaktom Kontex
Ochrana: automatická
Káblový vstup: 1xM20 hore, 1xM25/20 dole
Farba zariadenia: ovládacia klapka dymový topaz, sklopné veko červená RAL 3000, spodná časť krytu sivá RAL 7035, horná časť krytu sivá RAL 7035
Výška prístroja: 190 mm, šírka prístroja: 90 mm, hĺbka prístroja: 122 mm
Ďalšie technické vlastnosti: Káblový vstup je hore raz otvorený a dole dvakrát zatvorený, spodná časť puzdra je otočná o 180°, so zabudovaným ističom C 3-pólový
