Name: Bals Elektrotechnik 1587 1587 CEE zástrčka na stenu, 16.0 A, 5-pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3147345
Availability: BackOrder

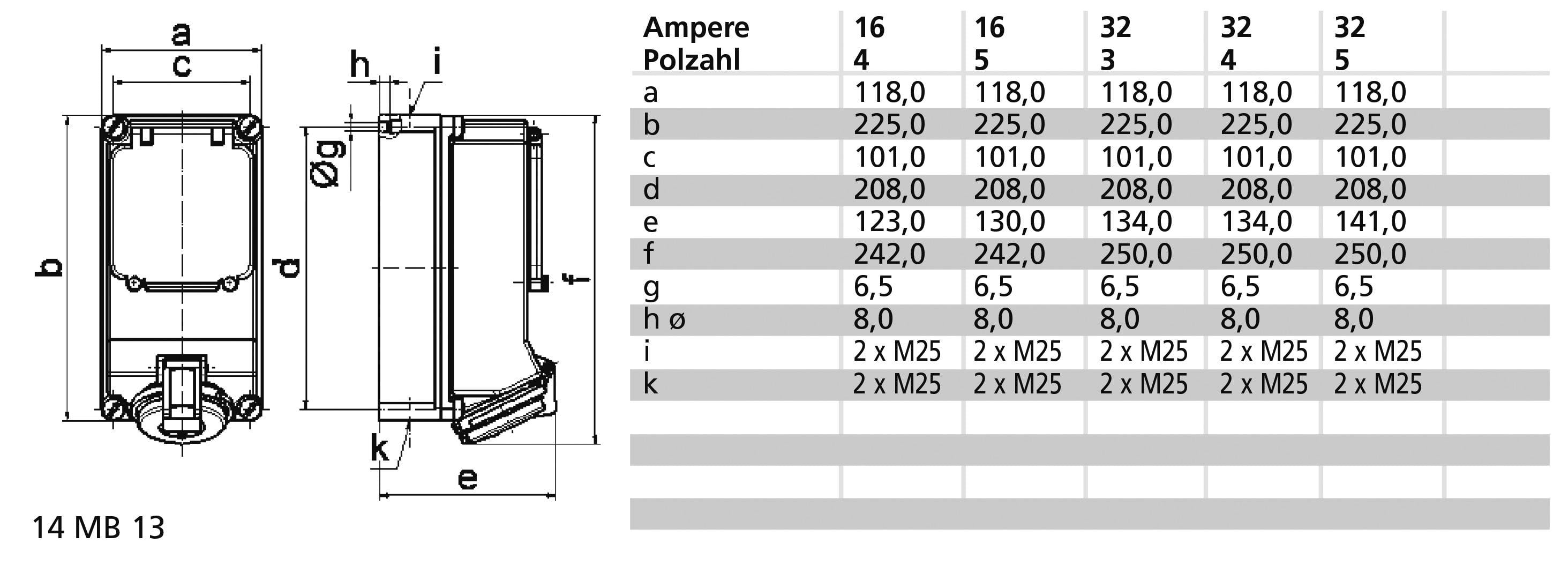

Technický výkres zariadenia s rozmermi, vedľa tabuľka s ampérovými hodnotami (16, 32) a počtom pólov (4, 5), ktorá zobrazuje rôzne rozmery a prípojky M25.

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 10. 12.

Počet

Celkom (519,00 € / kus)

519,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Trieda ochrany (IP): IP44
Vypínač: bez vypínača
Verzia prepínača: bez
S FI ističom: č
Prázdne miesta na DIN lište: č
Materiál puzdra: plast
Verzia: spodná časť a horná časť
Poistka: poistka D0
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Vlastnosti: pripojovacie svorky bez skrutkovania

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Žily: 5

Prevedenie: Spodná a vrchná časť

: IP44

Farba: červená

Rozmer.: (d x š x v) 130 x 118 x 243 mm

Dĺžka: 130 mm

Šírka: 118 mm

V: 243 mm

Obsah: 1 ks

Pólov: 5

Materiál: plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3147345 Bals Elektrotechnik 1587 1587 CEE zástrčka na stenu, 16.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3147345 Bals Elektrotechnik 1587 1587 CEE zástrčka na stenu, 16.0 A, 5-pólová, 400 V, 1 ks

Popis

Zásuvka QUICK-CONNECT TE, istená
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Veľkosť puzdra: 225x118 mm (VxŠ)
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 4,0 mm²
Materiál puzdra: polykarbonát
Technika pripojenia: bezskrutková technológia pružinovej svorky ako klietková svorka s kontaktom Kontex
Poistka: poistka D0
Káblový vstup: 2xM25 hore, 2xM25 dole
Farba zariadenia: Ovládacia klapka dymová topas, sklopné veko červená RAL 3000, skrutky krytu sivá RAL 7035, spodná časť krytu sivá RAL 7035, horná časť krytu sivá RAL 7035
Výška zariadenia: 243 mm, šírka zariadenia: 118 mm, hĺbka zariadenia: 130 mm
Ďalšie technické vlastnosti: Káblový vstup je hore raz otvorený, hore raz zatvorený, dole dvakrát zatvorený A D 01 3-pólový poistkový spodok je k dispozícii pod ovládacou klapkou
