Name: Bals Elektrotechnik 17291 17291 CEE zástrčka na stenu, 16.0 A, 5-pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146738
Availability: BackOrder

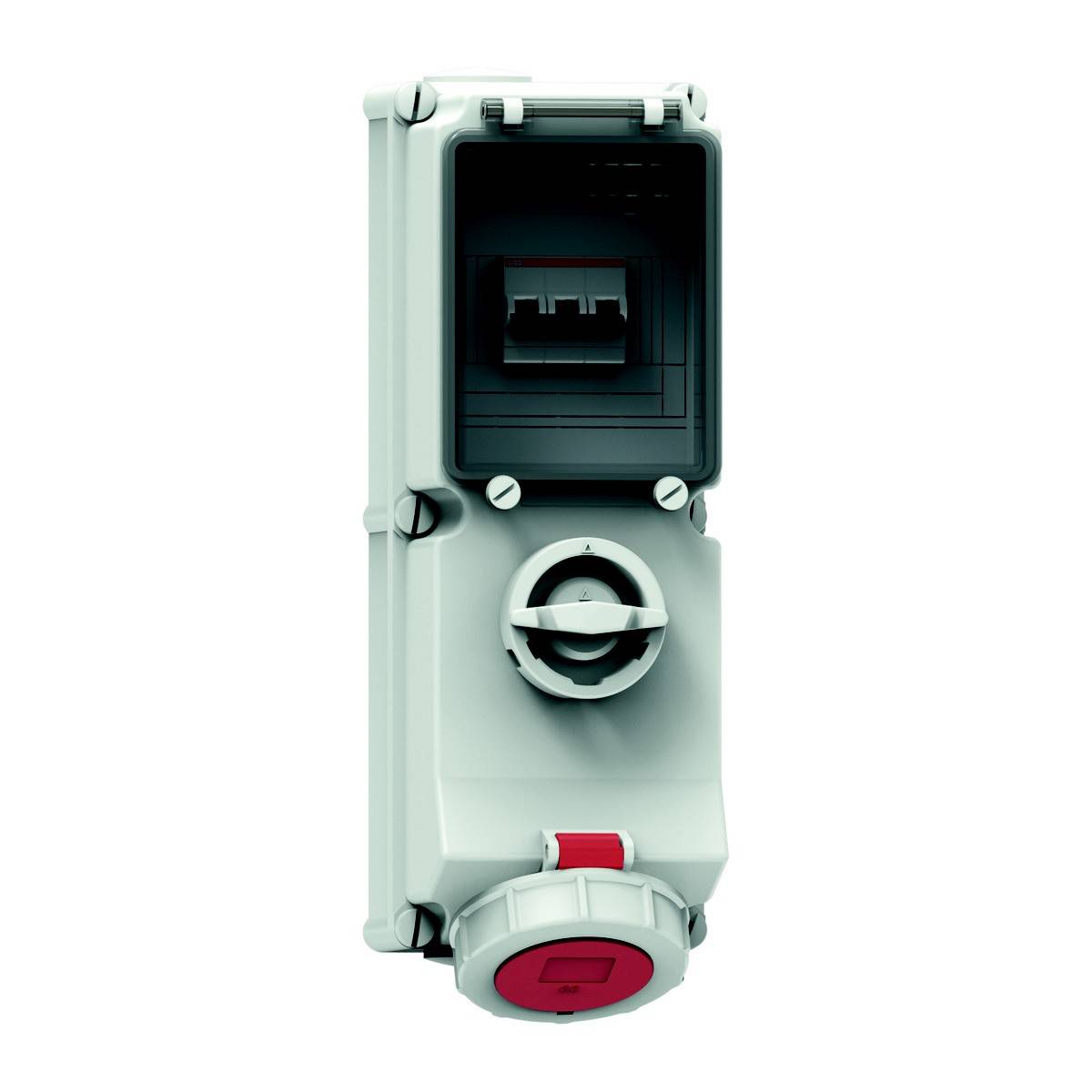

Sivý elektrický kryt s červeným spínačom dole a čiernou priehradkou hore, ktorý slúži na ovládanie elektrických zariadení.

Šedý elektrický kryt s červeným spínačom a ochrannými mechanizmami, vhodný pre priemyselné aplikácie.

Technický výkres spínacieho zariadenia s rozmermi v milimetroch. Tabuľka zobrazuje rozmery 'a' až 'z' vo vzťahu k rôznym hodnotám ampérov a pólov.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 16. 12.

Počet

Celkom (1 265,00 € / kus)

1 265,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Trieda ochrany (IP): IP67
Vypínač: s vypínačom bez zámku
Konštrukcia spínača: špeciálny spínač
S FI ističom: č
Prázdne miesta na DIN lište: č
Materiál puzdra: plast
Verzia: spodná časť a horná časť
Ochrana: automatická
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Vlastnosti: so spínačom

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Žily: 5

Prevedenie: Spodná a vrchná časť

: IP67

Farba: červená

Rozmer.: (d x š x v) 153 x 134 x 390 mm

Dĺžka: 153 mm

Šírka: 134 mm

V: 390 mm

Obsah: 1 ks

Pólov: 5

Materiál: plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146738 Bals Elektrotechnik 17291 17291 CEE zástrčka na stenu, 16.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146738 Bals Elektrotechnik 17291 17291 CEE zástrčka na stenu, 16.0 A, 5-pólová, 400 V, 1 ks

Popis

Nástenná zásuvka TE je vypínateľná, istená
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Veľkosť puzdra: 365x134 mm (VxŠ)
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 4,0 mm²
Materiál puzdra: polykarbonát
Technika pripojenia: bezskrutková technológia pružinovej svorky ako klietková svorka s kontaktom Kontex
Ochrana: automatická
Káblový vstup: 1xM32/M25 hore, 1xM32/M25 dole
Farba prístroja: Obslužná klapka dymový topaz, sklopné veko červená RAL 3000, bajonetový krúžok sivý RAL 7035, skrutky krytu sivá RAL 7035, spodná časť krytu sivá RAL 7035, horná časť krytu sivá RAL 7035, gombík spínača sivý RAL 7035
Výška prístroja: 390 mm, šírka prístroja: 134 mm, hĺbka prístroja: 153 mm
Ďalšie technické vlastnosti: Káblový vstup je otvorený 2x hore a 2x dole, Uzamykateľný v polohe 0 až pre 3 U-zámky s U-zámkom priemeru do 7mm, So zabudovaným ističom C 3 -pól

Tento text bol preložený strojovo.
