Name: Bals Elektrotechnik 17612 17612 CEE zástrčka na stenu, 32.0 A, 5-pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146740
Availability: BackOrder

Červený núdzový vypínač namontovaný na bielej stene s bezpečnostným upozornením pod ním.

Technický výkres pripojovacej skrine s tabuľkou. Tabuľka zobrazuje rozmery v milimetroch pre rôzne ampérové hodnoty a počty pólov.

Červený núdzový vypínač namontovaný na bielom kryte. Pod ním sa nachádza žltá tabuľka s čiernym textom.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 16. 12.

Počet

Celkom (1 279,00 € / kus)

1 279,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prúd IEC: 32A
Počet palíc: 5
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Trieda ochrany (IP): IP67
Spínač: mechanický zámok
Konštrukcia spínača: špeciálny spínač
S FI ističom: č
Prázdne miesta na DIN lište: áno
Materiál puzdra: plast
Verzia: spodná časť a horná časť
Ochrana: bez
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Vlastnosti: mechanické zabezpečenie

Menovité napätie: 400 V

Menovitý prúd: 32.0 A

Menovitý prúd - filter: 32 A

Prevedenie: Spodná a vrchná časť

: IP67

Farba: červená

Rozmer.: (d x š x v) 153 x 134 x 391 mm

Dĺžka: 153 mm

Šírka: 134 mm

V: 391 mm

Obsah: 1 ks

Pólov: 5

Materiál: plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146740 Bals Elektrotechnik 17612 17612 CEE zástrčka na stenu, 32.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146740 Bals Elektrotechnik 17612 17612 CEE zástrčka na stenu, 32.0 A, 5-pólová, 400 V, 1 ks

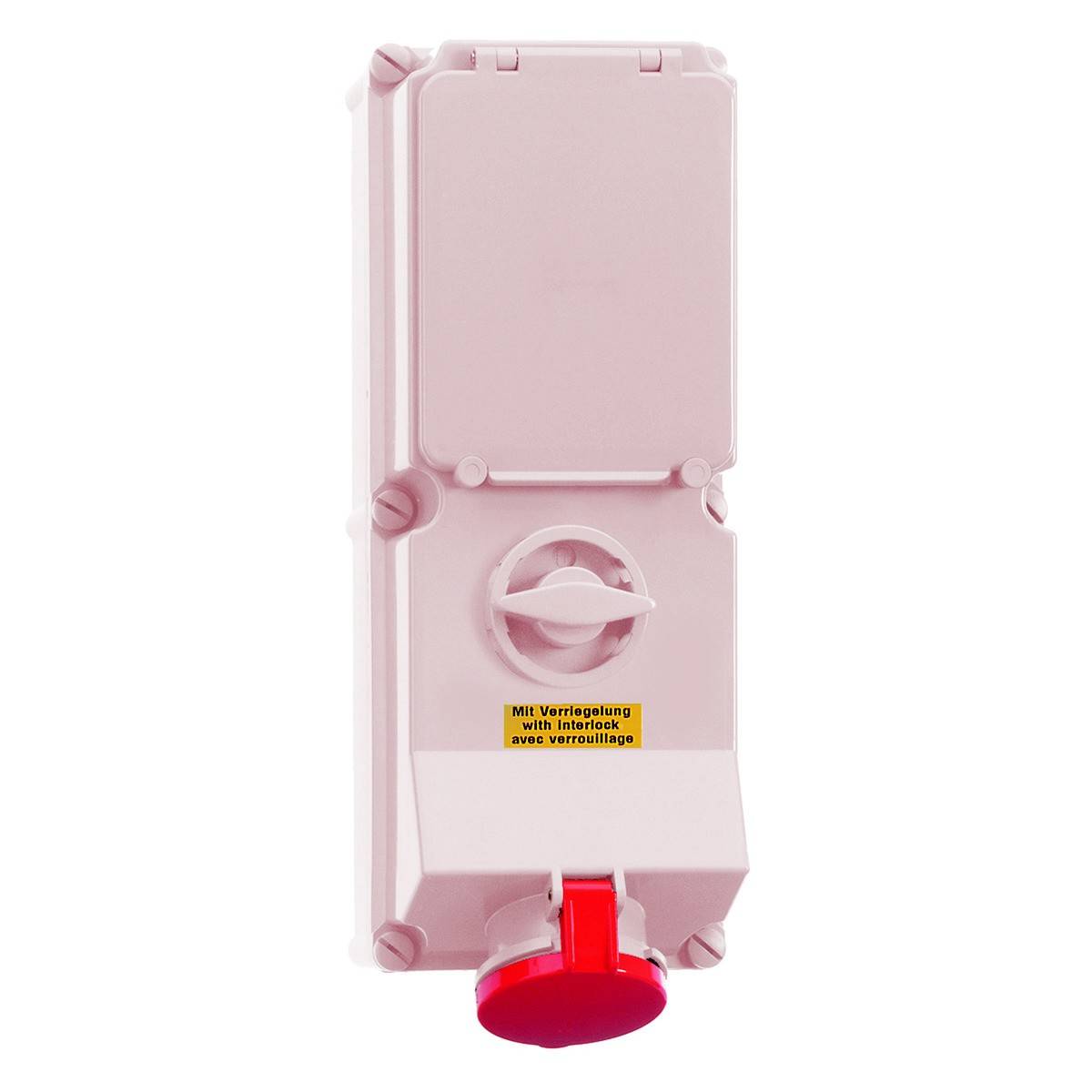

Popis

Zásuvka TE sa dá vypnúť, uzamknúť, istiť
32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Veľkosť puzdra: 365x134 mm (VxŠ)
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 10,0 mm²
Materiál puzdra: polykarbonát polyetyléntereftalát svetlobéžový
Technika pripojenia: bezskrutková technológia pružinovej svorky ako klietková svorka s kontaktom Kontex
Ochrana: bez
Káblový vstup: 1xM40/M32 hore, 1xM40/M32 dole
Farba prístroja: horná časť krytu svetlo béžová, sklopné veko červená RAL 3000, spodná časť krytu svetlo béžová, ovládacia klapka svetlo béžová, prepínač svetlo béžový, bajonetový krúžok tmavo šedá, skrutky krytu svetlo béžová
Výška prístroja: 391 mm, šírka prístroja: 134 mm, hĺbka prístroja: 153 mm
Ďalšie technické vlastnosti: Káblový vstup je otvorený dvakrát hore a dvakrát dole, Uzamykateľný v polohe 0 až pre 3 U-zámky s priemerom strmeňa do 7 mm, V spodnej časti je montážna lišta kryt, Pod ovládacou klapkou je k dispozícii montážna lišta pre 6 horizontálnych deliacich jednotiek

Tento text bol preložený strojovo.
