Bals Elektrotechnik 210169 210169 CEE zástrčka, 16.0 A, 3-pólové, 500 V, 1 ks

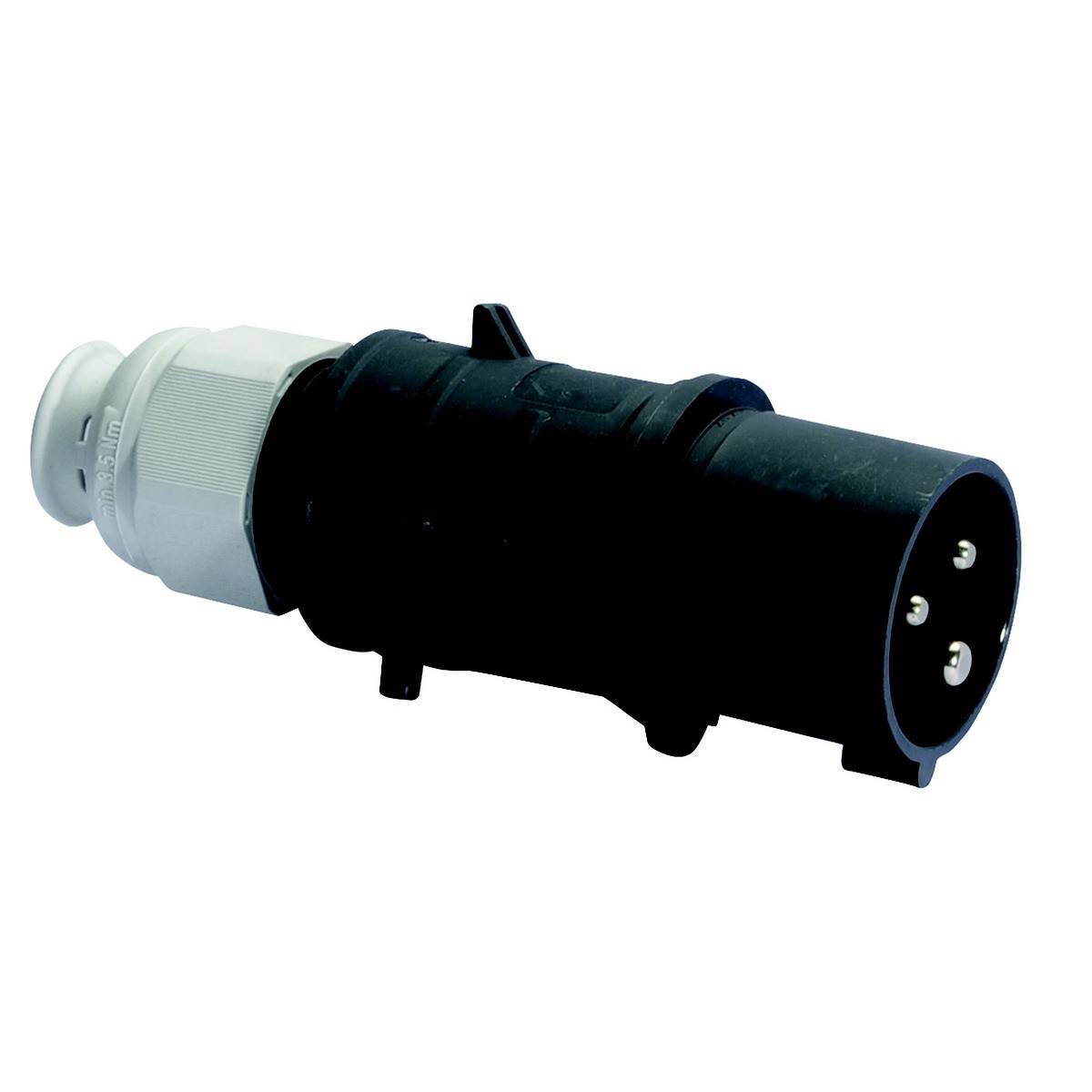

Priemyselná vidlica s tromi kovovými kolíkmi, čierne puzdro a strieborné skrutkovacie upevnenie, určená na elektrické prepojenie v priemyselných aplikáciách.

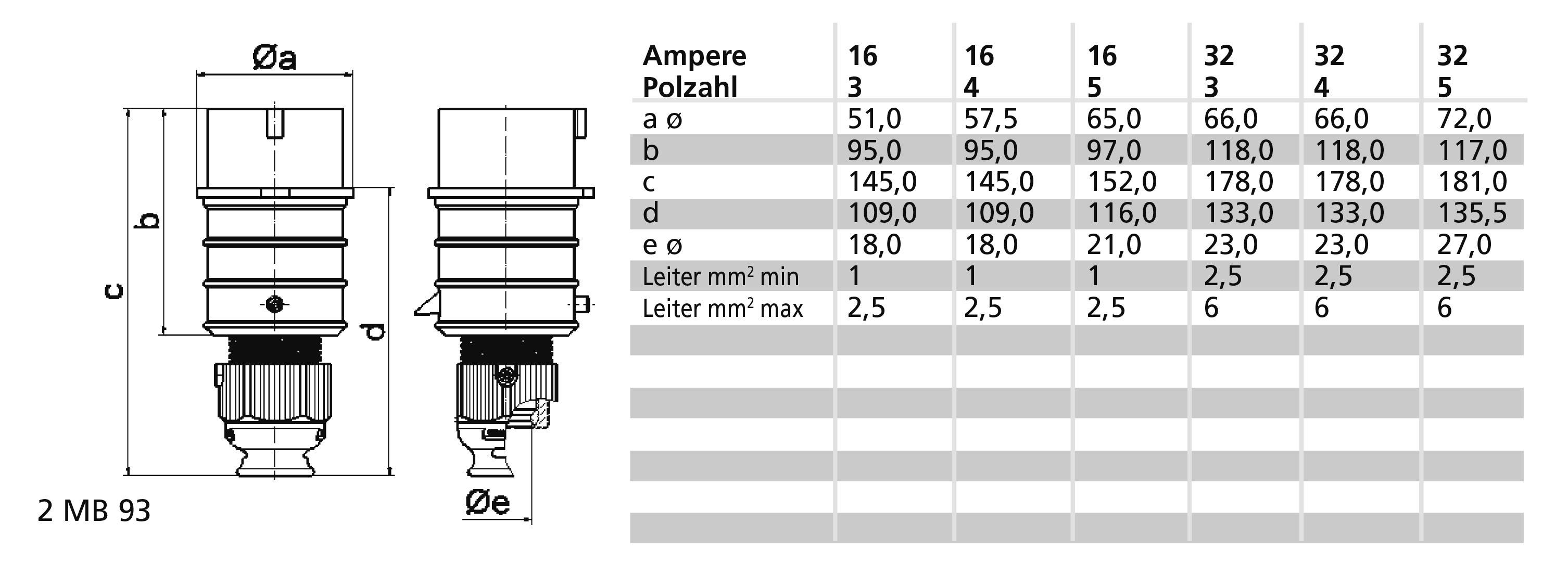

'Technický výkres a tabuľka konektora: Rozmery a, b, c, d, e; Prierez vedenia mm² min/max; Ampér a počet pólov od 16 do 32.'

Veľká, čierna elektrická zástrčka s tromi kovovými kolíkmi, čiastočne striebornej farby, na bielom pozadí.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (89,42 € / kus)

89,42 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 3
Napätie podľa EN 60309-2: 500 V (50+60 Hz) čierna
Nastavenie času: 7 h
Identifikačná farba: čierna
Číslo RAL: 9005
Fázový menič: nie
Trieda ochrany (IP): IP44
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 500 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP44

Farba: čierna

Obsah: 1 ks

Pólov: 3

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 500 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146029 Bals Elektrotechnik 210169 210169 CEE zástrčka, 16.0 A, 3-pólové, 500 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146029 Bals Elektrotechnik 210169 210169 CEE zástrčka, 16.0 A, 3-pólové, 500 V, 1 ks

Popis

QUICK-CONNECT TE konektor
16A 3p (2P+PE) 500V (480 - 500V~) 7h IP44
Frekvencia: 50/60Hz
Technický kód farby: čierna RAL 9005
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technika pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: Objímka čierna RAL 9005, káblová vývodka sivá RAL 7035, kryt puzdra čierny RAL 9005
Výška zariadenia: 147 mm, šírka zariadenia: 51 mm, hĺbka zariadenia: 59 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 8 mm až maximálnym priemerom 18 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou
