Name: Bals Elektrotechnik 210403 210403 CEE zástrčka, 16.0 A, 3-pólové, 500 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3135014
Availability: BackOrder

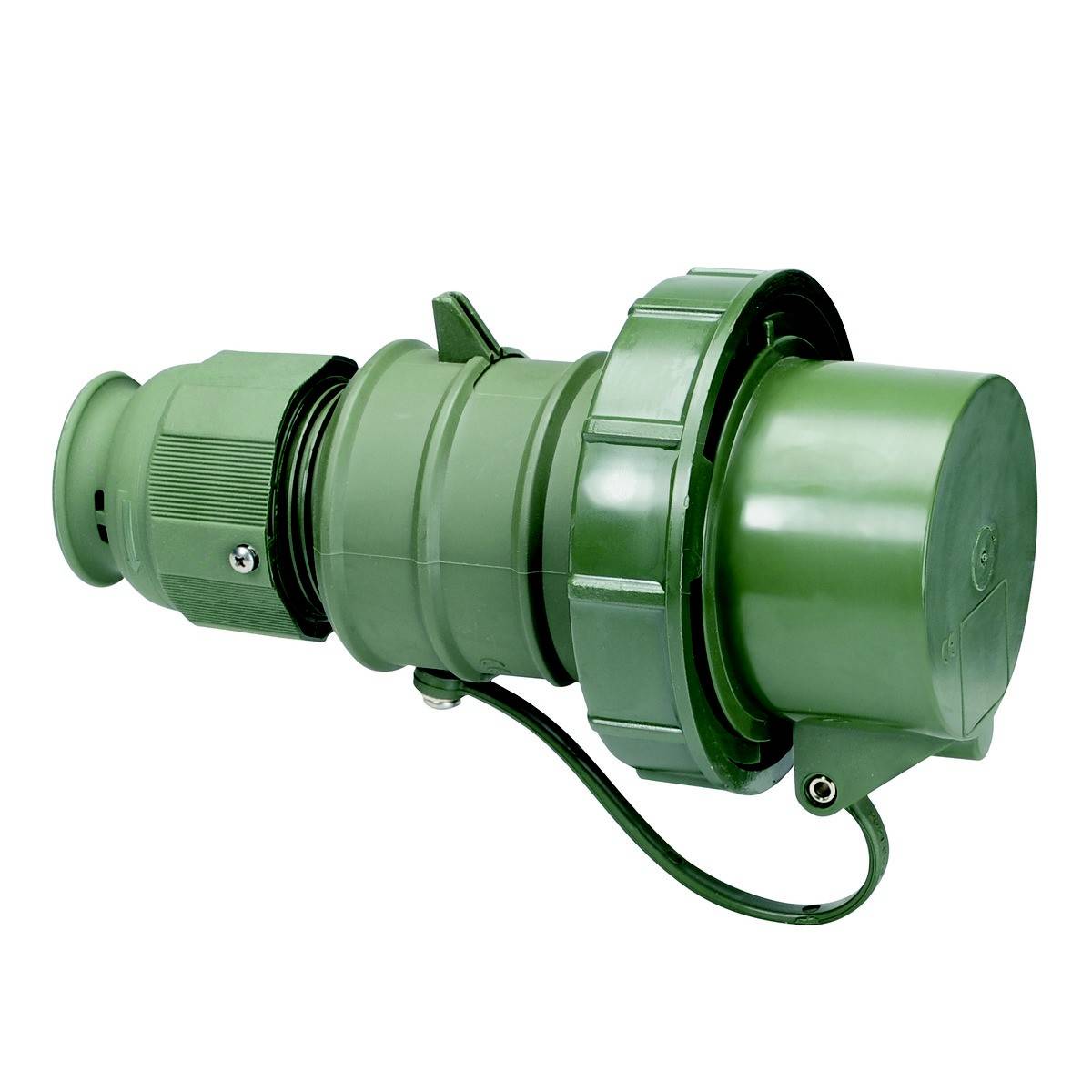

Zelený priemyselný konektor so zahnutým krytom a viacerými krúžkami, pravdepodobne určený pre vysokú kapacitu a špeciálne aplikácie.

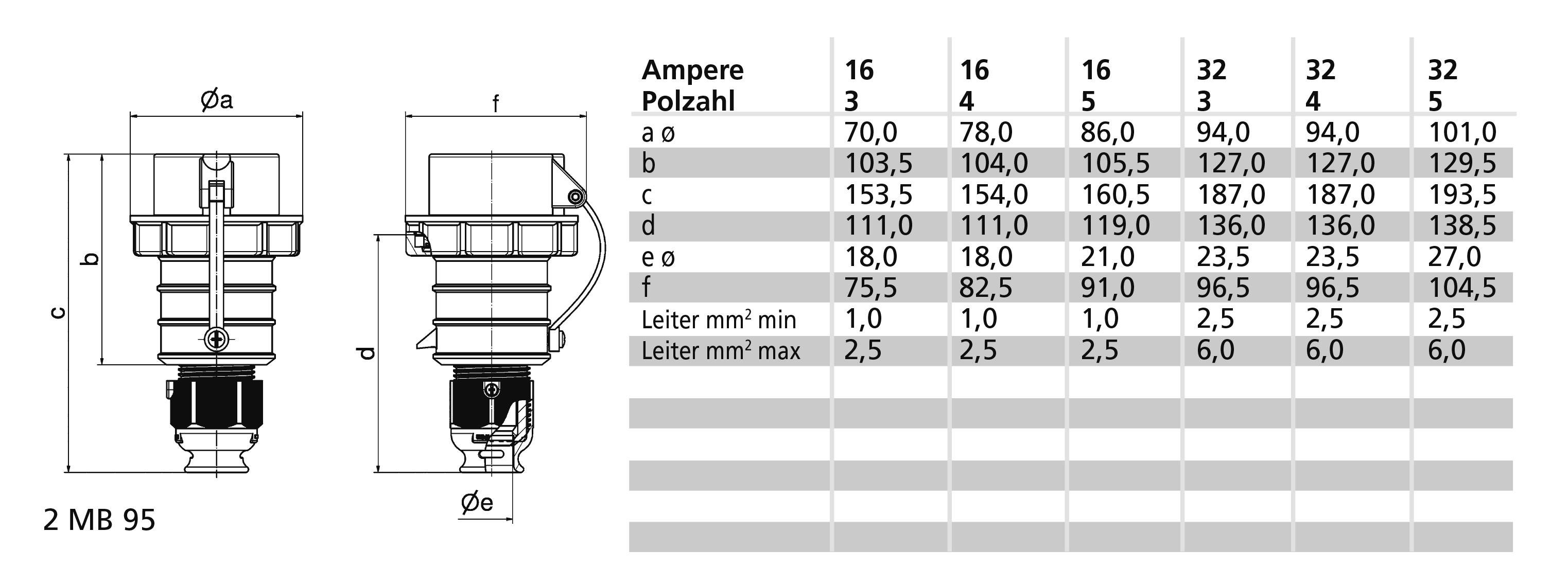

Technický výkres a tabuľka elektrického konektora. Tabuľka zobrazuje rozmery a, b, c, d, e pre rôzne ampérové hodnoty (16, 32).

1/2

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 10. 12.

Počet

Celkom (169,99 € / kus)

169,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 3
Napätie podľa EN 60309-2: 50-500 V (> 300-500 Hz) zelená
Nastavenie času: 2 h
Identifikačná farba: zelená
Číslo RAL: 6002
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: áno

Kategória výrobku: CEE zástrčka

Menovité napätie: 500 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP67

Farba: zelená

Obsah: 1 ks

Pólov: 3

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 500 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3135014 Bals Elektrotechnik 210403 210403 CEE zástrčka, 16.0 A, 3-pólové, 500 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3135014 Bals Elektrotechnik 210403 210403 CEE zástrčka, 16.0 A, 3-pólové, 500 V, 1 ks

Popis

Konektor QUICK-CONNECT TN
16A 3p (2P+PE)> 50V zelená> 300-500Hz (> 50V~) 2h IP67
Frekvencia: nad 300 až do 500 Hz vrátane
Technický kód farby: zelená RAL 6002
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technika pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: Káblová vývodka bronzovo zelená RAL 6031-F9, bajonetový krúžok bronzovo zelená RAL 6031-F9, kryt puzdra bronzovo zelená RAL 6031-F9, golier bronzovo zelená RAL 6031-F9, veko uzáveru bronzovo zelená RAL 6031-F09
Výška zariadenia: 154 mm, šírka zariadenia: 70,5 mm, hĺbka zariadenia: 76 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 8 mm až maximálnym priemerom 18 mm, s káblovou vývodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou, s uzatváracím krytom
Typové číslo VG: VG 96919 CP 039

Tento text bol preložený strojovo.
