Bals Elektrotechnik 210582 210582 CEE zástrčka, 16.0 A, 4-pólové, 230 V, 1 ks

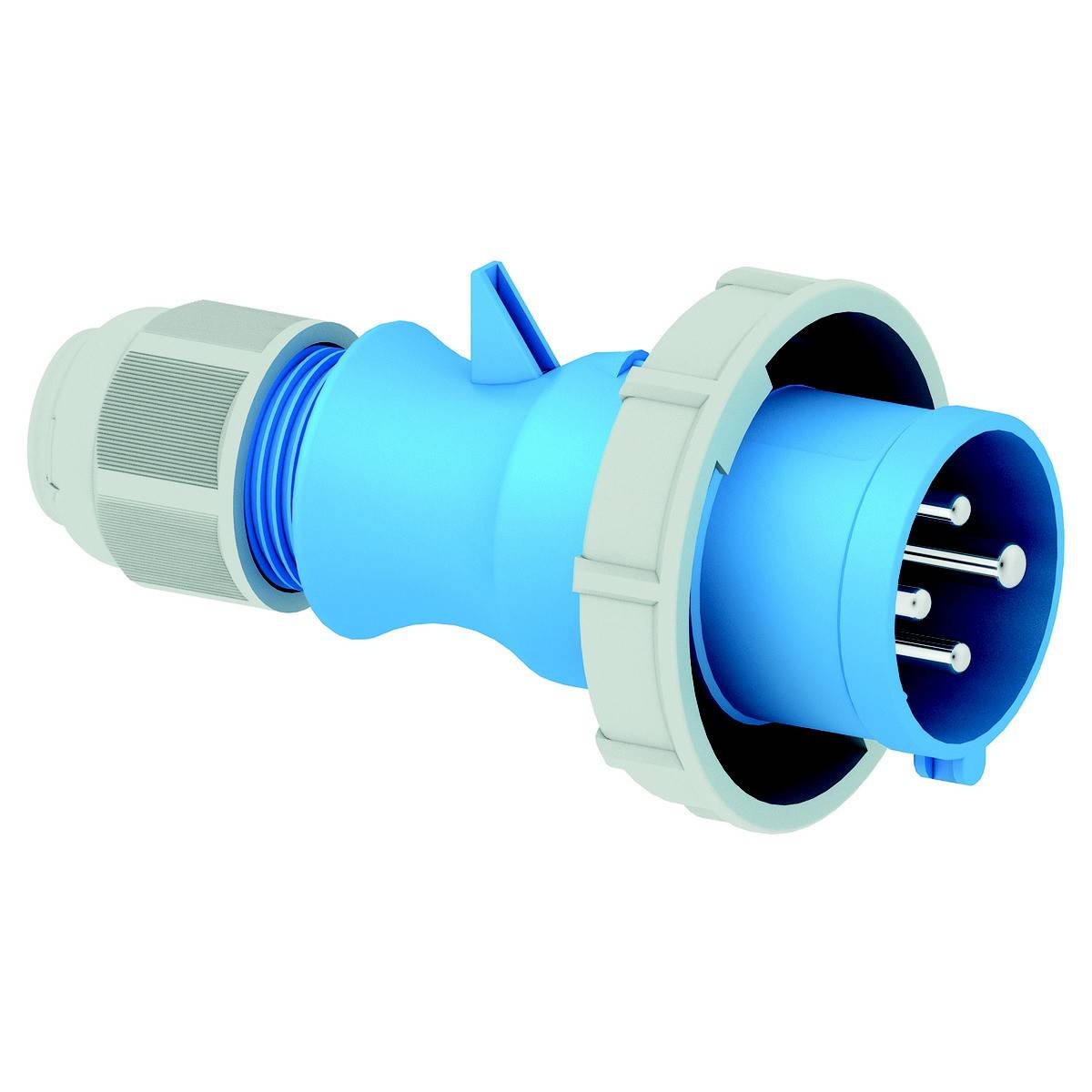

Modrý elektrický konektor s tromi kovovými kolíkmi, obklopený sivým izolačným obalom.

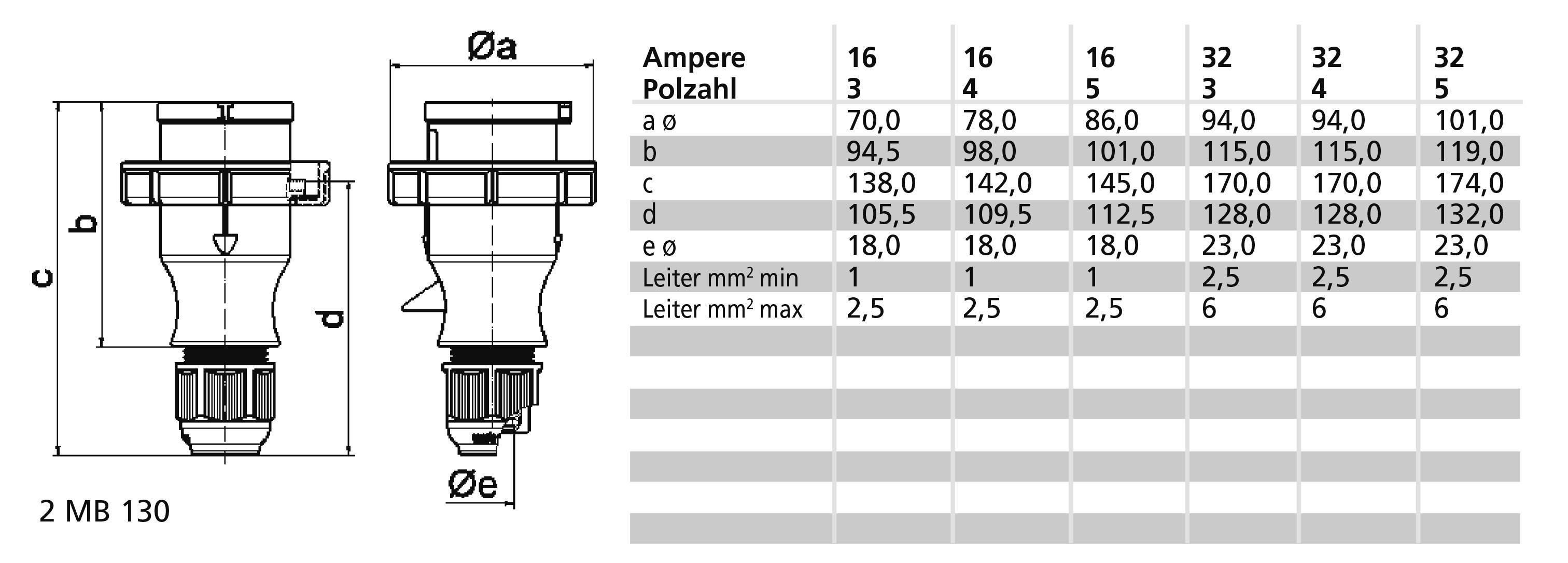

Technický výkres zástrčky s tabuľkou. Výkres znázorňuje rozmery: a, b, c, d a øa, øe. Tabuľka zobrazuje rozmery pre rôzne ampérové hodnoty (16, 32, 63, 125).

Modrý cylindrický CEE konektor so sivými akcentmi, ktorý sa používa pre priemyselné elektrické pripojenia.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (89,42 € / kus)

89,42 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 4
Napätie podľa EN 60309-2: 230 V (50+60 Hz) modrá
Nastavenie času: 9 h
Identifikačná farba: modrá
Číslo RAL: 5015
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: skrutková svorka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 230 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: skrutkové svorky

Prevedenie: Priame

: IP67

Farba: modrá

Obsah: 1 ks

Pólov: 4

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 230 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146149 Bals Elektrotechnik 210582 210582 CEE zástrčka, 16.0 A, 4-pólové, 230 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146149 Bals Elektrotechnik 210582 210582 CEE zástrčka, 16.0 A, 4-pólové, 230 V, 1 ks

Popis

Zástrčka TLS so skrutkovým pripojením MULTI-GRIP
16A 4p (3P+PE) 230V (200 - 250V~) 9h IP67
Frekvencia: 50/60Hz
Technický kód farby: modrá RAL 5015
Nosič kontaktov/kontakty: nosič kontaktov je vyrobený z polyamidu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: s káblovou vývodkou
Farba prístroja: Puzdro modrá RAL 5015, bajonetový krúžok sivý RAL 7035, káblová vývodka sivá RAL 7035
Výška zariadenia: 143 mm, šírka zariadenia: 78 mm, hĺbka zariadenia: 78 mm
Ďalšie technické vlastnosti: Kryt je z jedného kusu, s káblovou priechodkou MULTI-GRIP a integrovaným odľahčením ťahu, pre káble s minimálnym priemerom 8 mm až maximálnym priemerom 18 mm

Tento text bol preložený strojovo.
