Bals Elektrotechnik 21406 21406 CEE zástrčka, 16.0 A, 5-pólová, 110 V, 1 ks

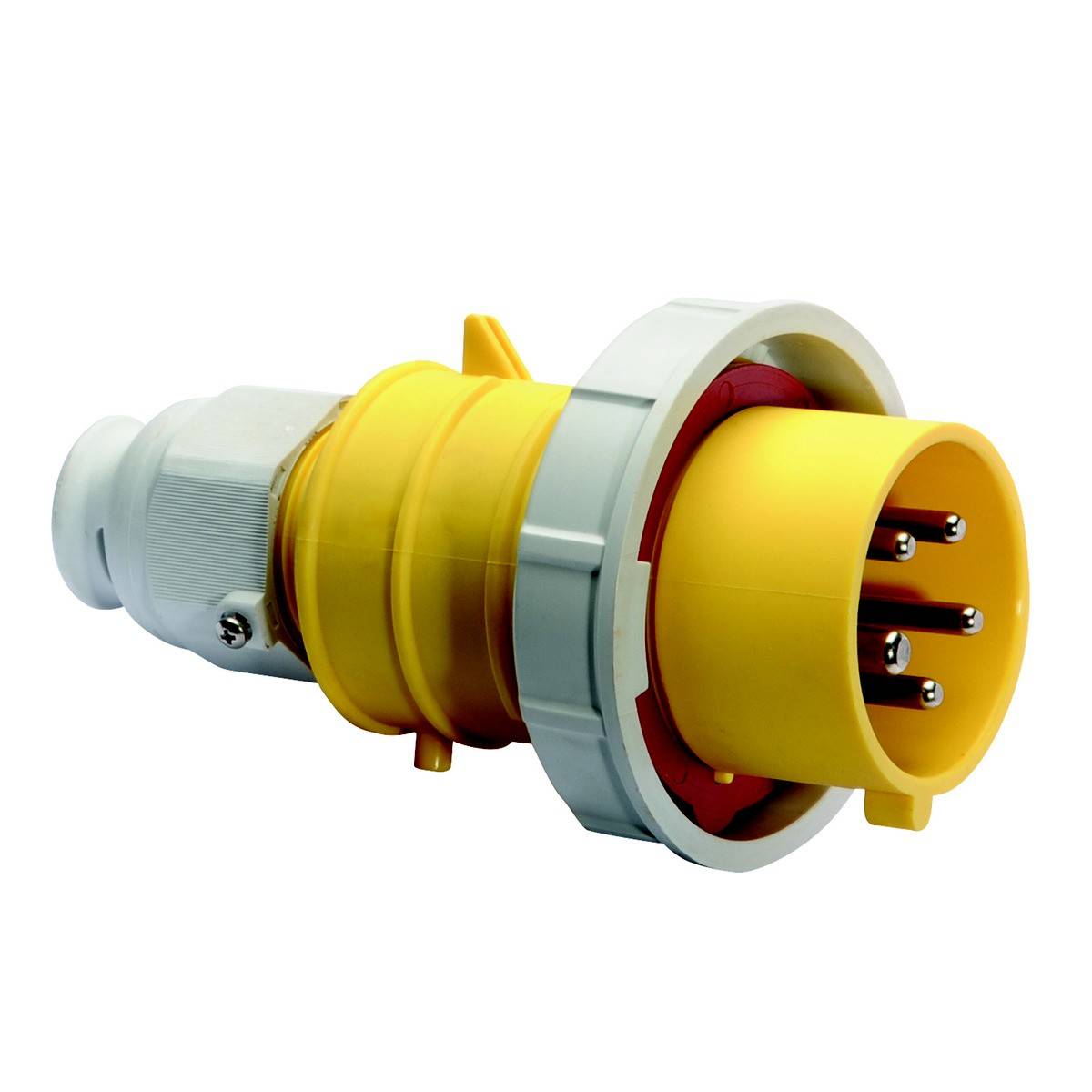

Žltý priemyselný konektor s viacerými pinmi, vhodný pre elektrické zariadenia s vysokým výkonom.

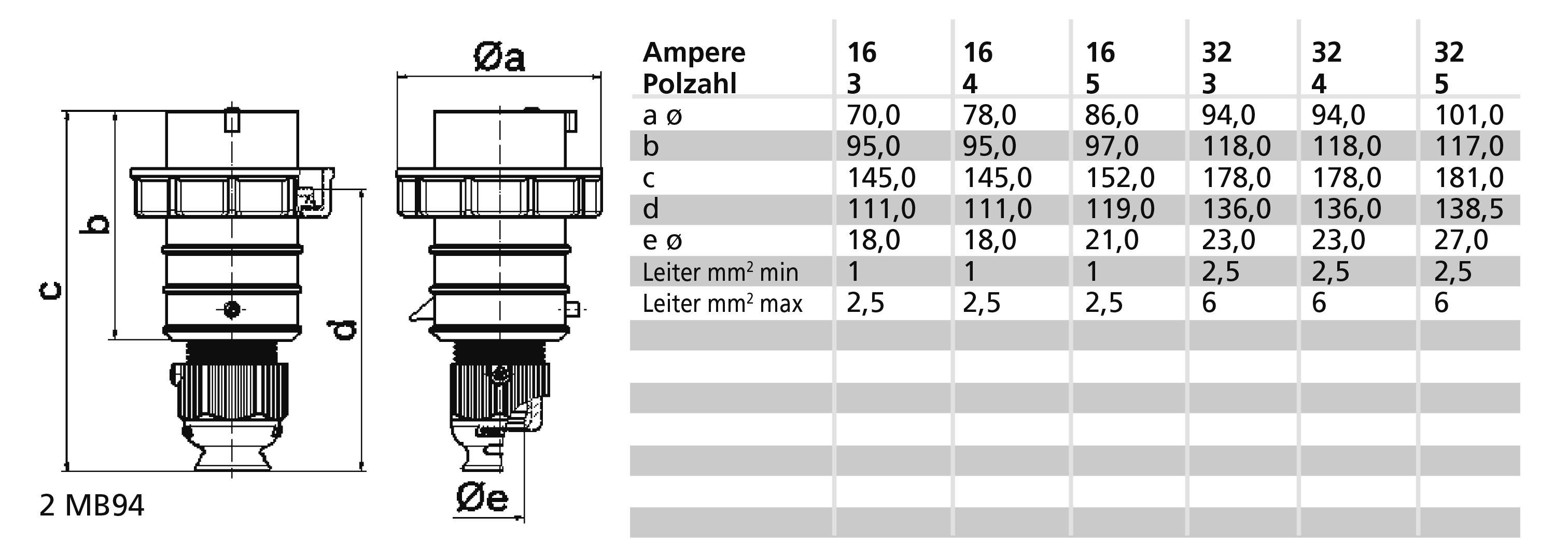

Obrázok zobrazuje technický výkres konektora s rozmermi a, b, c, d, e a tabuľku pre veľkosti vodičov v závislosti od ampérových hodnôt.

Žltý priemyselný konektor s piatimi kovovými kontaktnými kolíkmi, vhodný pre vysokoprúdové prepojenia v priemyselných aplikáciách.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (138,20 € / kus)

138,20 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 110 V (50+60 Hz) žltá
Nastavenie času: 4 hodiny
Identifikačná farba: žltá
Číslo RAL: 1012
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 110 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP67

Farba: žltá

Obsah: 1 ks

Pólov: 5

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 110 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146260 Bals Elektrotechnik 21406 21406 CEE zástrčka, 16.0 A, 5-pólová, 110 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146260 Bals Elektrotechnik 21406 21406 CEE zástrčka, 16.0 A, 5-pólová, 110 V, 1 ks

Popis

QUICK-CONNECT TE konektor
16A 5p (3P+N+PE) 110V (57/100 - 75/130V~) 4h IP67
Frekvencia: 50/60Hz
Farba technického označenia: žltá RAL 1012
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: golier žltý RAL 1012, bajonetový krúžok sivý RAL 7035, káblová vývodka sivá RAL 7035, kryt puzdra žltý RAL 1012
Výška zariadenia: 154 mm, šírka zariadenia: 87 mm, hĺbka zariadenia: 87 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 10 mm až maximálnym priemerom 21 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou
