Bals Elektrotechnik 21407 21407 CEE zástrčka, 16.0 A, 5-pólová, 230 V, 1 ks

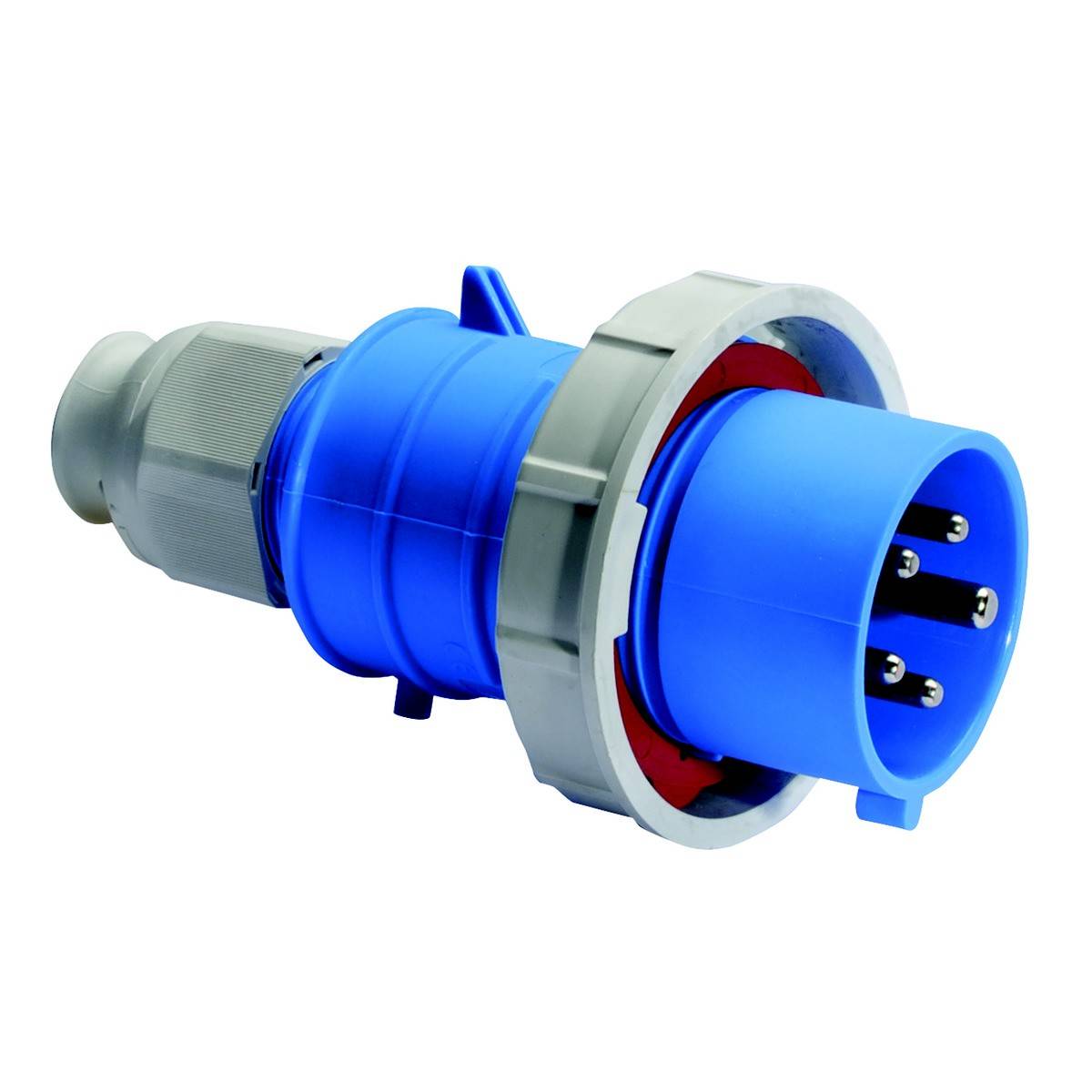

Modrý elektrický konektor s piatimi kovovými kolíkmi a sivým pripojením. Používa sa v priemyselných aplikáciách.

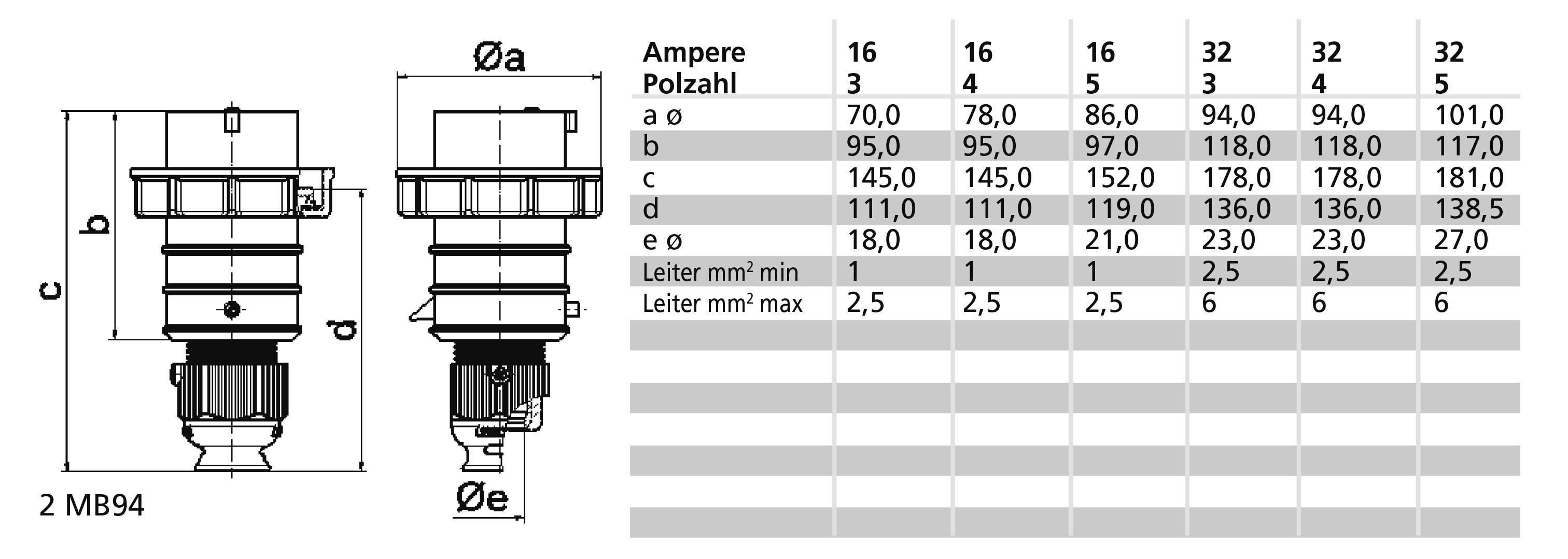

Technický výkres a tabuľka elektrického konektora. Detaily rozmerov (a, b, c, d, e) a hodnoty pre prúdové zaťaženie a prierez vodičov.

Modrý priemyselný konektor s piatimi kontaktmi a šedým závitovým pripojením, vhodný pre vysokonapäťové aplikácie.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (138,20 € / kus)

138,20 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 5
Napätie podľa EN 60309-2: 230 V (50+60 Hz) modrá
Nastavenie času: 9 h
Identifikačná farba: modrá
Číslo RAL: 5015
Fázový menič: nie
Trieda ochrany (IP): IP67
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 230 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP67

Farba: modrá

Obsah: 1 ks

Pólov: 5

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 230 V

: 5015

: Gland nut

: 5

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP67

: NIE

: 9 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146258 Bals Elektrotechnik 21407 21407 CEE zástrčka, 16.0 A, 5-pólová, 230 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146258 Bals Elektrotechnik 21407 21407 CEE zástrčka, 16.0 A, 5-pólová, 230 V, 1 ks

Popis

QUICK-CONNECT TE konektor
16A 5p (3P+N+PE) 230V (120/208 - 144/250V~) 9h IP67
Frekvencia: 50/60Hz
Technický kód farby: modrá RAL 5015
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technika pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: golier modrý RAL 5015, bajonetový krúžok sivý RAL 7035, káblová vývodka sivá RAL 7035, kryt krytu modrý RAL 5015
Výška zariadenia: 154 mm, šírka zariadenia: 87 mm, hĺbka zariadenia: 87 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 10 mm až maximálnym priemerom 21 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou

Tento text bol preložený strojovo.
