Bals Elektrotechnik 21839 21839 CEE zástrčka, 16.0 A, 4-pólové, 230 V, 1 ks

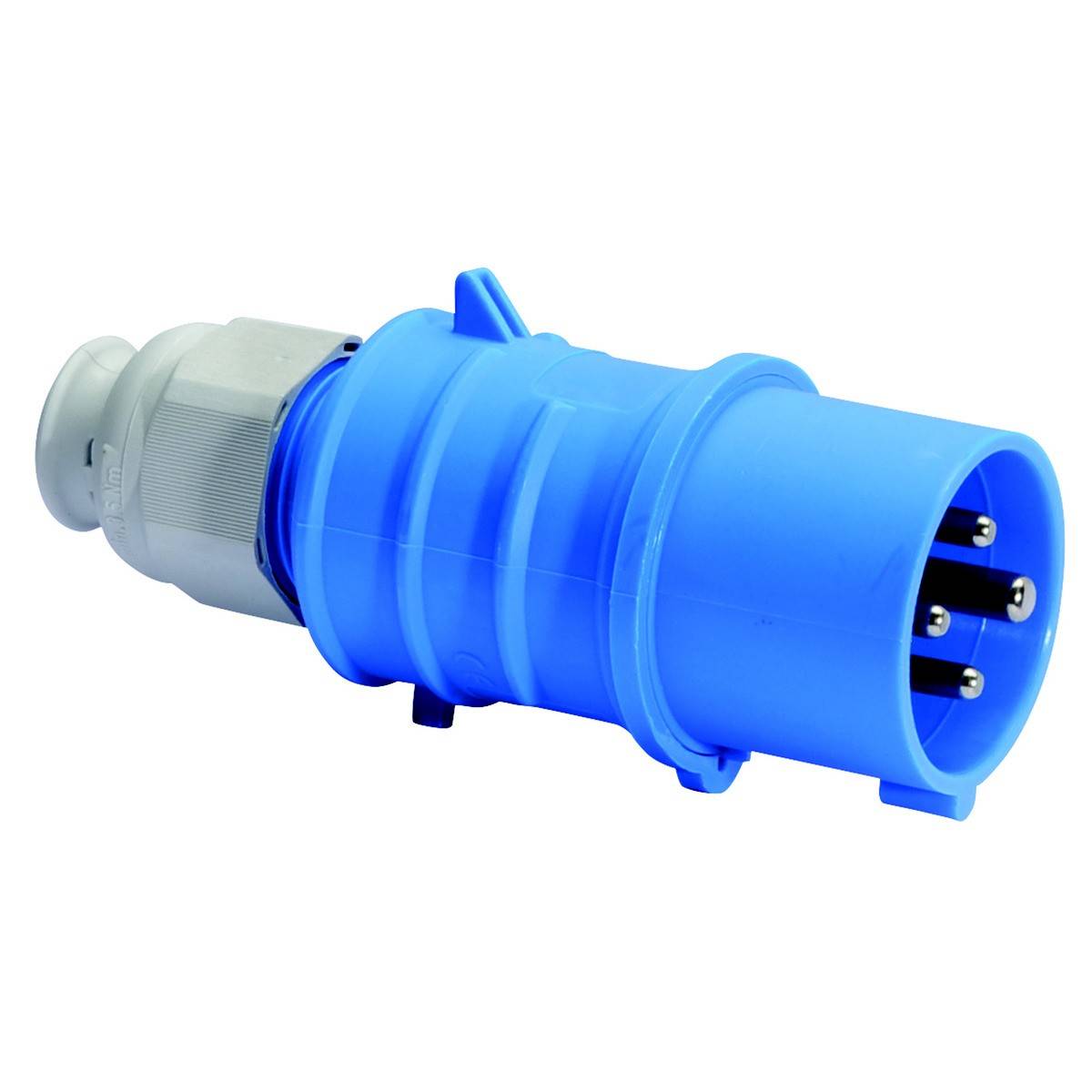

Modrá trojpólová elektrická zástrčka, často používaná v priemyselných aplikáciách, s robustným plastovým krytom.

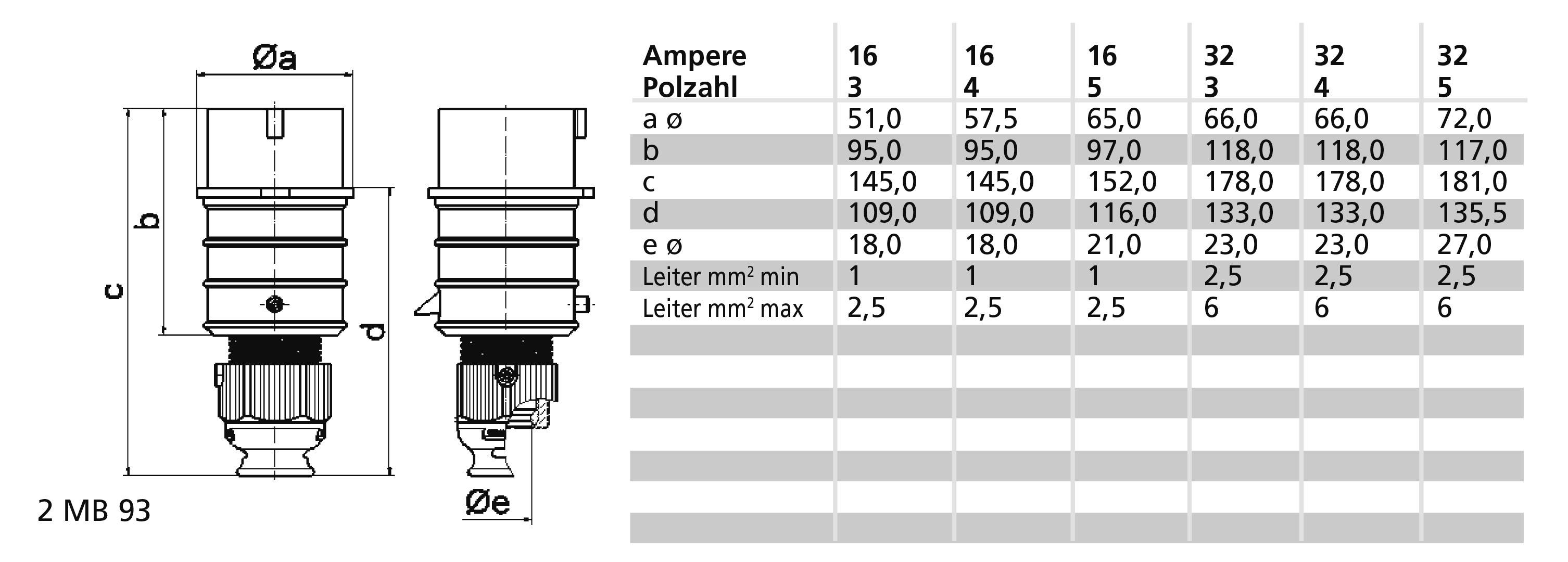

'Elektrický zapojovací diagram znázorňuje rozmery (a, b, c, e, øe, øa) a tabuľkové špecifikácie pre rôzne ampérové hodnoty (16 až 32).'

Modrý, trojpólový elektrický konektor s plastovým krytom, vhodný pre priemyselné aplikácie a vysoké prúdové zaťaženia.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (97,55 € / kus)

97,55 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 16A
Počet palíc: 4
Napätie podľa EN 60309-2: 230 V (50+60 Hz) modrá
Nastavenie času: 9 h
Identifikačná farba: modrá
Číslo RAL: 5015
Fázový menič: nie
Trieda ochrany (IP): IP44
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Smer zapojenia: rovný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE zástrčka

Menovité napätie: 230 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: Priame

: IP44

Farba: modrá

Obsah: 1 ks

Pólov: 4

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 230 V

: 5015

: Gland nut

: 4

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP44

: NIE

: 9 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146076 Bals Elektrotechnik 21839 21839 CEE zástrčka, 16.0 A, 4-pólové, 230 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146076 Bals Elektrotechnik 21839 21839 CEE zástrčka, 16.0 A, 4-pólové, 230 V, 1 ks

Popis

QUICK-CONNECT TE konektor
16A 4p (3P+PE) 230V (200 - 250V~) 9h IP44
Frekvencia: 50/60Hz
Technický kód farby: modrá RAL 5015
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 2,5 mm²
Materiál puzdra: polyamid
Technológia pripojenia: technológia bezskrutkových pružinových svoriek s klietkovými svorkami
Káblový vstup: s káblovou vývodkou
Farba prístroja: manžeta modrá RAL 5015, káblová vývodka sivá RAL 7035, kryt skrine modrá RAL 5015
Výška zariadenia: 154 mm, šírka zariadenia: 58 mm, hĺbka zariadenia: 66 mm
Ďalšie technické vlastnosti: Pre káble s minimálnym priemerom 8 mm až maximálnym priemerom 18 mm, s káblovou priechodkou MULTI-GRIP TE, integrovaným odľahčením v ťahu, prídavnými otvormi na odvod vody a poistnou skrutkou

Tento text bol preložený strojovo.
