Name: Bals Elektrotechnik 310364 310364 CEE ochranná zástrčka, 32.0 A, 5-pólová, 400 V, 1 ks
Brand: Bals Elektrotechnik
SKU: 3146340
Availability: BackOrder

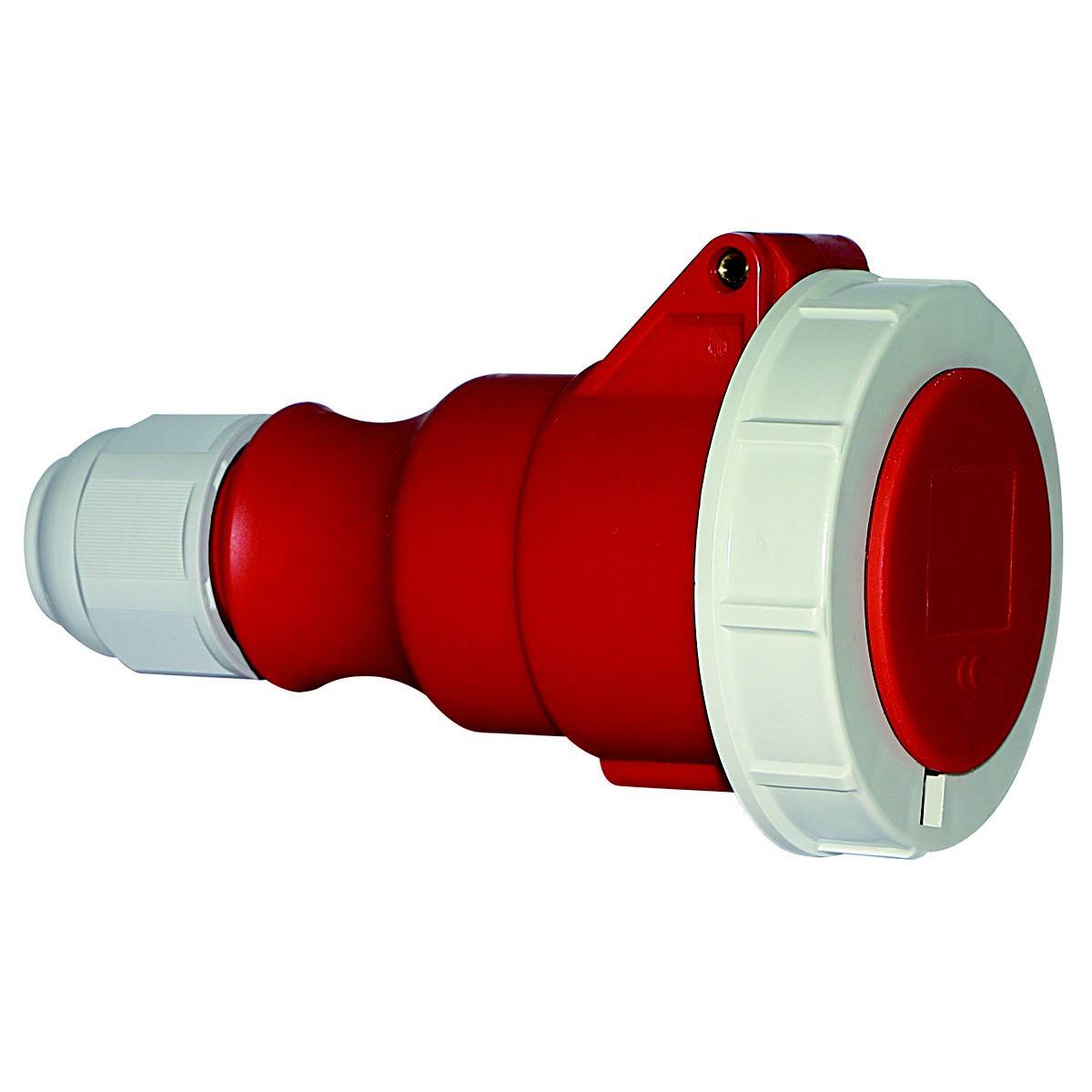

Červený a biely elektrický konektor pre priemyselné aplikácie, s uhlovo tvarovaným dizajnom a robustným plastovým krytom.

'Zásuvka a zástrčka' technický výkres s tabuľkou. Amplitúda prúdu a rozmerové údaje: a, b, c, d, e. Hodnoty sa pohybujú od 70,5 do 209 mm. Maximum vodiča mm²: 2,5 až 6.

Červený priemyselný konektor s bielym okrajom, vhodný pre vysokovýkonné elektrické pripojenia, pohľad z boku.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (154,99 € / kus)

154,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prúd IEC: 32A
Počet palíc: 5
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Číslo RAL: 3000
Trieda ochrany (IP): IP67
Technológia pripojenia: skrutková svorka
Smer zapojenia: rovný
Vstup kábla: skrutkové pripojenie
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č

Kategória výrobku: CEE ochranná zástrčka

Menovité napätie: 400 V

Menovitý prúd: 32.0 A

Menovitý prúd - filter: 32 A

Pripojenie typu A: skrutkové svorky

Prevedenie: Priame

: IP67

Farba: červená

Obsah: 1 ks

Pólov: 5

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146340 Bals Elektrotechnik 310364 310364 CEE ochranná zástrčka, 32.0 A, 5-pólová, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146340 Bals Elektrotechnik 310364 310364 CEE ochranná zástrčka, 32.0 A, 5-pólová, 400 V, 1 ks

Popis

Spojka TLS so skrutkovým spojom MULTI-GRIP
32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Nosič kontaktov/kontakty: nosič kontaktov je vyrobený z polyamidu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 6,0 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: s káblovou vývodkou
Farba prístroja: Sklopný kryt červený RAL 3000, puzdro červená RAL 3000, bajonetový krúžok sivý RAL 7035, káblová vývodka sivá RAL 7035
Výška zariadenia: 190 mm, šírka zariadenia: 101,5 mm, hĺbka zariadenia: 106 mm
Ďalšie technické vlastnosti: Kryt je z jedného kusu, s káblovou priechodkou MULTI-GRIP a integrovaným odľahčením ťahu, pre káble s minimálnym priemerom 11 mm až maximálnym priemerom 23 mm
