Bals Elektrotechnik CEE rozbočovacia zásuvka 89096 , 89096
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (817,07 € / kus)
817,07 €
bez DPH.
Doprava zadarmo
Technické parametre
- CEE zásuvka - 16 A: 2x16A5p400V
- CEE zásuvka - 32 A: 1x32A5p400V
- CEE zásuvka - 63 A: bez
- CEE zásuvka - 125A: bez
- Počet zásuviek SCHUKO: 2
- Ochrana: LS spínač
- FI istič: bez
- Počet ističov: 5
- Materiál puzdra: plast
- Napájanie/možnosť pripojenia: 2 linky (vyzváňacia linka/pre slučkovanie)
- Priemer vstupu kábla: M40
- Typ pripojenia napájania: iné
- Dĺžka kábla: 0 m
- Manipulácia: montáž na stenu
- Trieda ochrany (IP): IP44
- Vojenská verzia: č
- Farba šedá
- výška 520 mm
- Šírka: 230 mm
- Hĺbka: 145 mm
- Kategória výrobku
CEE rozbočovacia zásuvka
- Počet spojok CEE
3
- Pripojenie typu A
CEE spojka 32 A 5-pólová
CEE spojka 16 A 5-pólová
DE schuko zásuvky
- Počet socketov
2
- Menovité výstupné napätie
400 V
IP44
- Farba
sivá
- Rozmer.
(d x š x v) 520 x 230.00 x 520.00 mm
- Dĺžka
520 mm
- Šírka
230.00 mm
- V
520.00 mm
- Vstupy (distribútor CEE)
skrutkové svorky
- Výstupy (CEE)
CEE spojka 32 A 5-pólová
CEE spojka 16 A 5-pólová
- Obsah
1 ks
- Pólov
5
- Hĺbka
145.00 mm
- Materiál
plast
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3146687 Bals Elektrotechnik CEE rozbočovacia zásuvka 89096 , 89096
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3146687 Bals Elektrotechnik CEE rozbočovacia zásuvka 89096 , 89096
Popis

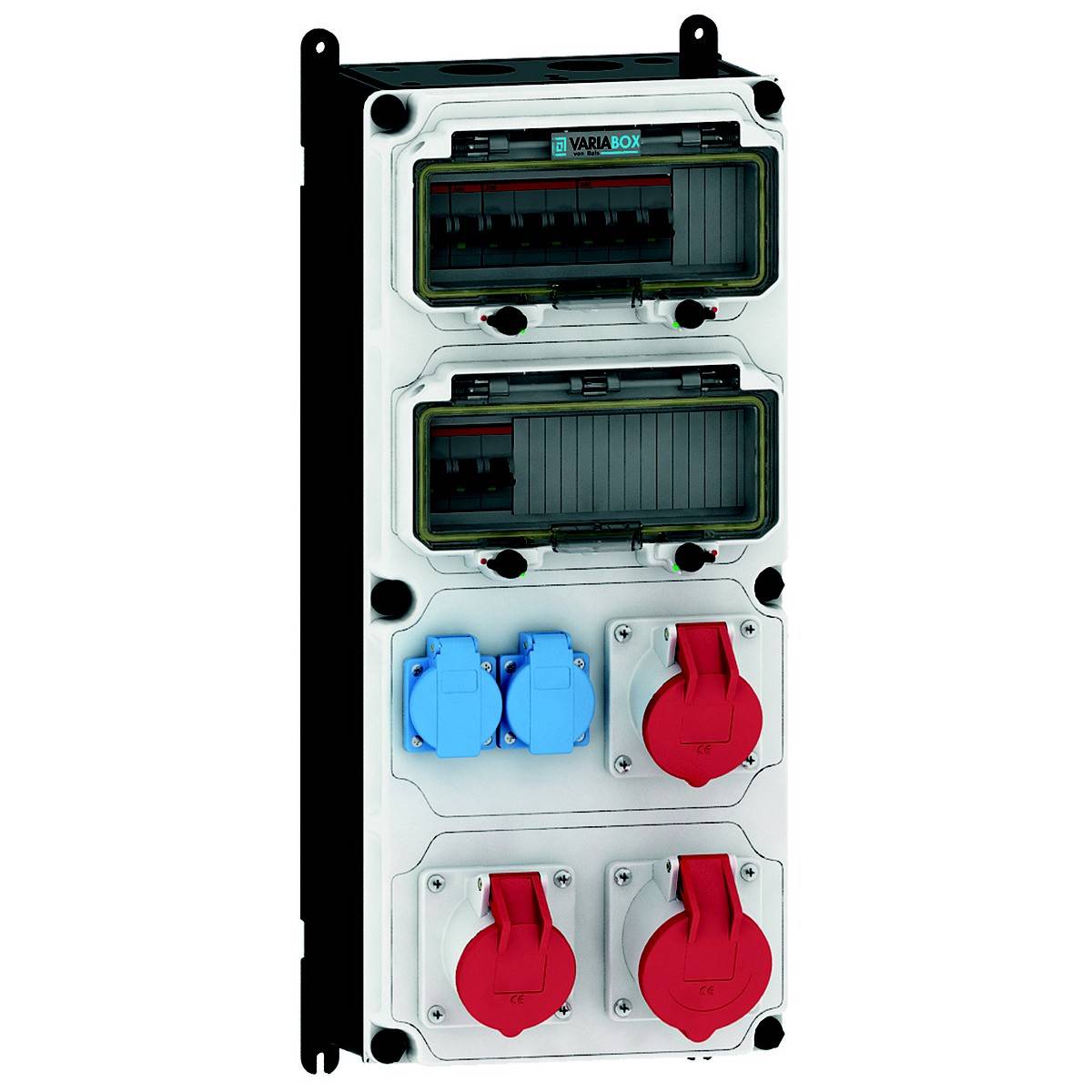

VARIABOX - XL
Norma: DIN EN 61439
Ochranný druh IP44
Bývanie:
vysokokvalitné plastové puzdro odolné voči nárazom (PBT)
Utesniteľné, s vonkajším a vnútorným zapínaním
Horná časť rovná a sklopná po stranách
Poistka namontovaná na výsuvnej montážnej lište
Skrutky krytu, zaisťovacie prvky
usporiadané pod priehľadnou ovládacou klapkou
s užívateľsky príjemnou OTC mechanikou
(zatvorenie jedným dotykom)
Farba prístroja: spodná časť krytu čierna podobná RAL 9017, horná časť krytu sivá RAL 7035

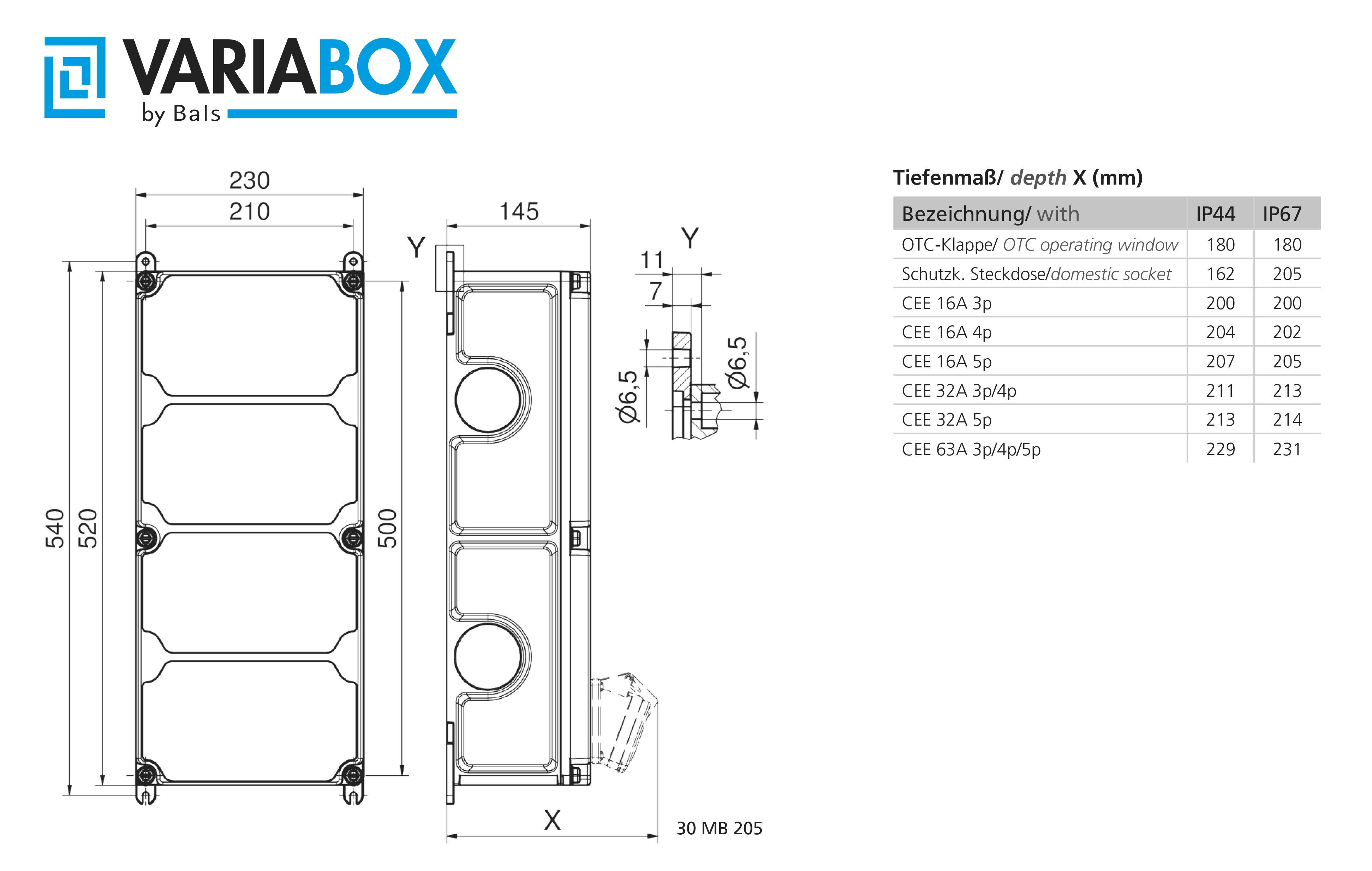

Výška prístroja: 520 mm, šírka prístroja: 230 mm, hĺbka prístroja: 145 mm
RDF faktor: 0,76
InA: 63
Vybavenie:
2 x zásuvka s ochranným kontaktom 16A 230V IP54 modrá
2 x CEE zásuvka 16A 400V 5p 6h IP44 šikmá
1 x CEE zásuvka 32A 400V 5p 6h IP44 šikmá
Ochranné/ochranné opatrenie:
2 x C-automat 16A 1ks
2 x C-automat 16A 3p
1 x C-automat 32A 3p
Možnosť káblového vstupu / pripojenia:
1 x M12, 1 x M20, 2 x M40 v hornej časti
1 x M12, 1 x M20, 2 x M40 dole
1 x metrová svorkovnica 5x25 mm² / typ: C (kontaktné vedenie)
Ďalšie informácie:
Káblové pripojenie pripravené na pripojenie.
Zapojenie podľa schémy zapojenia S89096
Tento text bol preložený strojovo.
Norma: DIN EN 61439
Ochranný druh IP44
Bývanie:
vysokokvalitné plastové puzdro odolné voči nárazom (PBT)
Utesniteľné, s vonkajším a vnútorným zapínaním
Horná časť rovná a sklopná po stranách
Poistka namontovaná na výsuvnej montážnej lište
Skrutky krytu, zaisťovacie prvky
usporiadané pod priehľadnou ovládacou klapkou
s užívateľsky príjemnou OTC mechanikou
(zatvorenie jedným dotykom)
Farba prístroja: spodná časť krytu čierna podobná RAL 9017, horná časť krytu sivá RAL 7035
Výška prístroja: 520 mm, šírka prístroja: 230 mm, hĺbka prístroja: 145 mm
RDF faktor: 0,76
InA: 63
Vybavenie:
2 x zásuvka s ochranným kontaktom 16A 230V IP54 modrá
2 x CEE zásuvka 16A 400V 5p 6h IP44 šikmá
1 x CEE zásuvka 32A 400V 5p 6h IP44 šikmá
Ochranné/ochranné opatrenie:
2 x C-automat 16A 1ks
2 x C-automat 16A 3p
1 x C-automat 32A 3p
Možnosť káblového vstupu / pripojenia:
1 x M12, 1 x M20, 2 x M40 v hornej časti
1 x M12, 1 x M20, 2 x M40 dole
1 x metrová svorkovnica 5x25 mm² / typ: C (kontaktné vedenie)
Ďalšie informácie:
Káblové pripojenie pripravené na pripojenie.
Zapojenie podľa schémy zapojenia S89096
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
