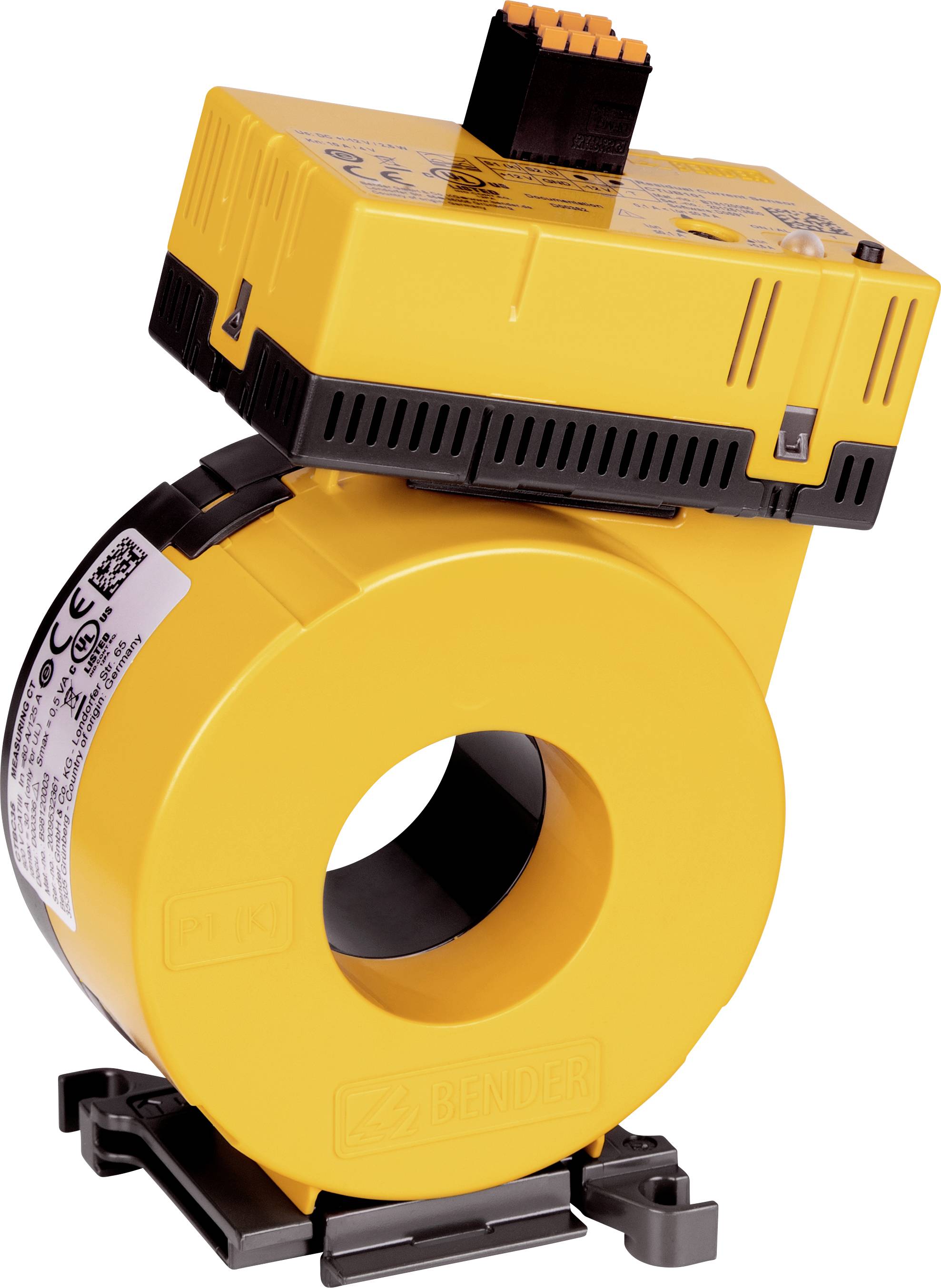

Ilustračný obrázok
Bender CTUB101-CTBC35 merací prúdový transformátor Primárny prúd 125 A Ø priechodky vodiče:35 mm 1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (415,00 € / kus)
415,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
Merací transformátor prúdu CTUB101-CTBC35
- • Kombinované testovacie a resetovacie tlačidlo
- • Viacfarebná LED pre prevádzkové, poruchové a stavové správy
- • Vymeniteľný elektronický modul bez mechanického oddelenia primárnych vodičov
- • Rozšírenie / dodatočné vybavenie alebo zmena funkcií so zmenenými požiadavkami na monitorovanie
- • Necitlivé na záťažový prúd v dôsledku magnetického zobrazenia na celú obrazovku (iba CTUB10xCTBC20P… 210P)
- • Monitorovanie pripojenia transformátora meracieho prúdu
- • Napájacie napätie DC ± 12 V / DC 24 V
- • CTUB10x-CTBC20… 210 pre systémy sledovania zvyškového prúdu rady RCMS460 / 490 a pre zariadenia na sledovanie zvyškového prúdu RCMA420 / 423
- • CTUB10x-CTBC20P… 210P pre systémy sledovania zvyškového prúdu rady RCMS460 / 490 a pre zariadenia na sledovanie zvyškového prúdu RCMA420 / 423. Môže byť použitý s veľmi vysokými prúdmi špičkového zaťaženia súvisiacimi so systémom.
- • CTUB104-CTBC20… 210 (P) pre zariadenia na lokalizáciu porúch izolácie radu EDS440 a EDS441LAB
Technické parametre
- Menovité napätie: 800 V
- Kategória prepätia: III
- Prevádzková nadmorská výška: ≤ 2 000 m nad morom
- Menovité impulzné napätie: IC1 / IC2 8 kV
- Menovité izolačné napätie (zosilnená izolácia): IC1 / IC2 800 V
- Stupeň znečistenia: 2
- Napájacie napätie Us: DC ± 12 V
- Pracovný rozsah nás: ± 2%
- Zvlnenie nás: ≤ 1%
- Vlastná spotreba: ≤ 2,5 W.
- Nábehový prúd: 500 mA (na základe RCMA423)
- CTBC35 pri IΔn = 30 mA: 80 A
- CTBC35 pri IΔn = 300 mA: 125 A
- Presnosť merania: ± 1%
- Skúšobné vinutie: áno
- Menovitý tepelný zvyškový prúd Icth: 30 A
- Menovitý tepelný krátkodobý prúd Ith: 2,4 kA / 1 s
- Menovitý špičkový prúd Idyn: 6 kA / 40 ms
- Východ
- Určenie: S1 (k), S2 (l)
- Mierka: 400 mV / 1 A
- Max. Napätie: ± 10 V
- Max. Dĺžka pripojenia: 10 m
- Výstupný odpor: 172 Ω
- Stupeň ochrany zabudovaných komponentov (DIN EN 60529): IP40
- Krytie, svorky (DIN EN 60529): IP20
- Trieda horľavosti UL94 V-0
- Kategória výrobku
merací prúdový transformátor
- Primárny prúd
125 A
2.5 W
- Ø priechodky vodiče
35 mm
- Typ
CTUB101-CTBC35
- Rozmer.
(d x š x v) 78 x 126 x 151 mm
- Hmotnosť
310 g
- Vstupný prúd
125 A
- Kategória merania
CAT III
- Šírka
126 mm
- V
151 mm
- Dĺžka
78 mm
Na stiahnutie
Datasheet
Datasheet 2372853 Bender CTUB101-CTBC35 merací prúdový transformátor Primárny prúd 125 A Ø priechodky vodiče:35 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2372853 Bender CTUB101-CTBC35 merací prúdový transformátor Primárny prúd 125 A Ø priechodky vodiče:35 mm 1 ks
Popis
Transformátory meracieho prúdu série CTUB100 sú kombináciami jadier transformátora meracieho prúdu CTBC ... a elektronických modulov CTUB10 ..., ktoré kombinujú striedavé a jednosmerné prúdy.
previesť vyhodnotiteľný merací signál. Merací signál je možné vyhodnotiť pomocou prístrojov zo série RCMA420 / 423, RCMS460 / 490 alebo EDS440 / EDS441LAB.
Pripojenie od transformátorov meracieho prúdu k príslušným prístrojom sa vykonáva pomocou 2- alebo 6-žilového kábla. Môžu byť použité v systémoch DC, AC a 3 (N) AC
stať sa.
Transformátory meracieho prúdu CTUB101-CTBCxx sú určené na pripojenie k prístrojom rady RCMA420 / 423 a sú pripojené priamo k vyhodnocovaciemu prístroju pomocou 6-žilového kábla
napájané napájacím napätím DC ± 12 V. Transformátory meracieho prúdu CTUB102-CTBCxx sú určené na pripojenie k RCMS460 / 490. Ak sú meracie transformátory prúdu CTUB102-CTBCxx pripojené k systému RCMS460 / 490, je pre transformátory meracieho prúdu potrebný napájací zdroj 24 V DC, ktorý je k dispozícii ako príslušenstvo.
Transformátory meracieho prúdu CTUB104-CTBCxx sú určené na pripojenie k EDS440 alebo EDS441LAB. Ak sú transformátory meracieho prúdu CTUB104-CTBCxx pripojené k takýmto a
Ak je pripojený vyhľadávač porúch izolácie, je pre transformátor meracieho prúdu potrebný napájací zdroj 24 V ss, ktorý je k dispozícii ako príslušenstvo.
Žily meracích prúdových transformátorov série CTBC20P… 210P majú integrované magnetické tienenie a sú vhodné pre aplikácie s vysokým zaťažením alebo nárazovými prúdmi.
Tento text bol preložený strojovo.
