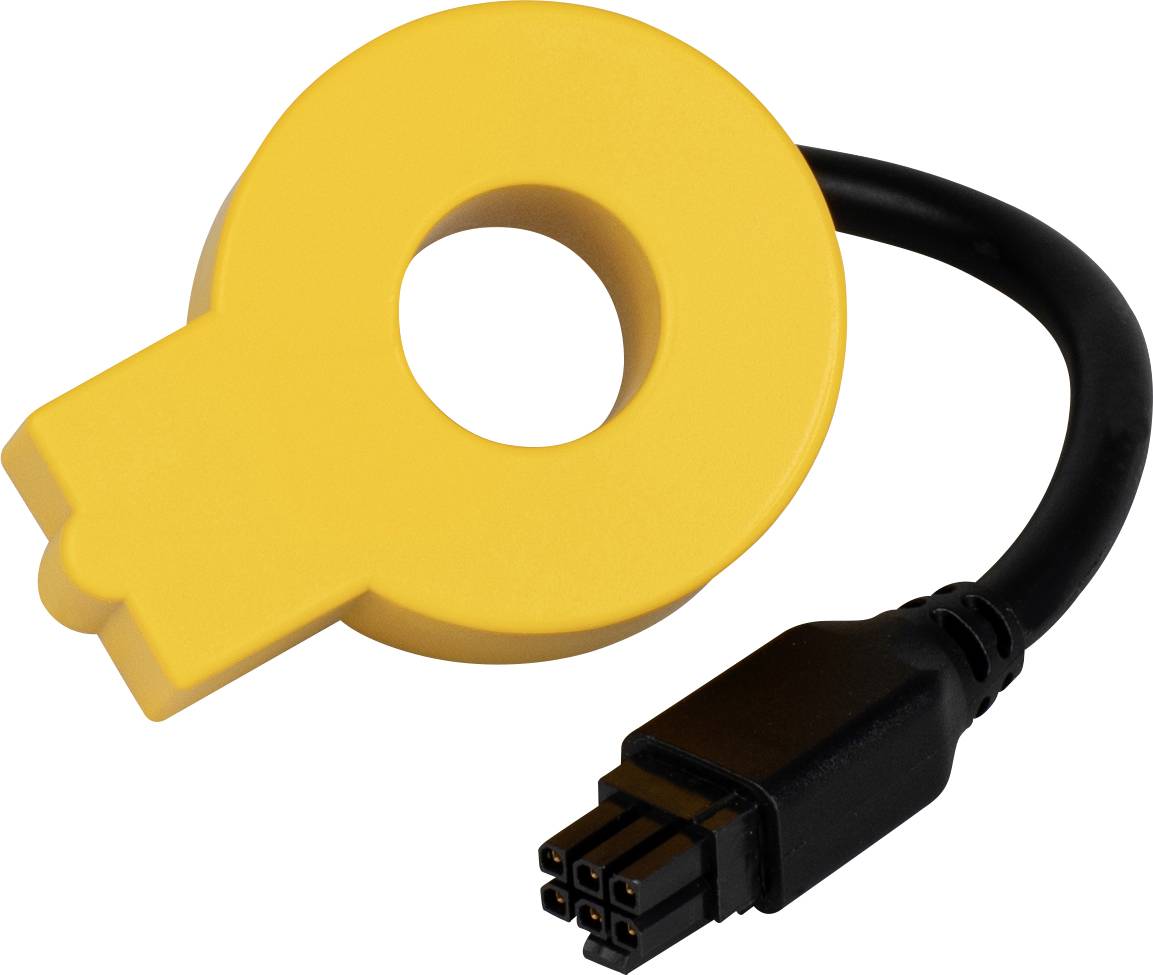

Bender W15BS merací prúdový transformátor Primárny prúd 48 A Ø priechodky vodiče:15 mm 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
7 Ks (Posledné kusy skladom)
Počet
Celkom (42,27 € / kus)
42,27 €
bez DPH.
Už len 7 Ks skladom!
Hlavné benefity
Merací transformátor prúdu W15BS
- Vhodný na meranie zvyškového prúdu typu B citlivého na AC / DC typ B podľa IEC 60755
- Tienenie, aby sa zabránilo rušeniu spôsobenému vysokými prúdmi záťaže a vonkajšími magnetickými poľami
- Integrovaný pripojovací kábel
- Pripojiteľné pripojenie
Technické parametre
- Definície:
- Izolovaný primárny vodič pre menovité napätie: (IC1)
- Vstup kábla prevodníka na primárnej strane: (IC2)
- Merací obvod; Prevodník na sekundárnej strane: (IC3)
- Merací obvod pripojovacieho kábla: (IC4)
- Prevádzková nadmorská výška: (≤ 5 000 m) ≤ 2 000 m
- Menovité napätie: (300 V) 600 V
- Kategória prepätia: III
- Menovité impulzné napätie:
- IC1 / IC2: (4 kV) 6 kV
- IC1 / IC3: (6 kV) 8 kV
- IC2 / IC3: (4 kV) 6 kV
- IC4: 4 kV
- Menovité izolačné napätie
- IC1 / IC2: (300 V) 600 V
- IC2 / IC3: (300 V) 600 V
- IC4: 300 V
- Stupeň znečistenia vonku: 3
- Bezpečné oddelenie (dvojitá izolácia) medzi
- IC1 / IC3: (OVC III / 300 V) OVC III / 600 V
- Merací obvod transformátora prúdu
- Menovitý záťažový prúd: 48 A.
- Primárny menovitý rozdielový prúd: 1 000 mA
- Menovitý tepelný zvyškový prúd Icth: 48 A
- Menovitý tepelný krátkodobý prúd Ith: 2 400 A
- Menovitý špičkový prúd Idyn: 6000 A
- Pracovná teplota: -30… + 80 ° C
- Teplota v káblovom potrubí: max. 100 ° C
- Prepojovací kábel so 6-pólovým konektorom
- Dĺžka kábla: 1470 mm
- Pripojovací kábel: UL Style 2464
- Vonkajší priemer vlasca (Da): typicky 5 mm
- Polomer ohybu raz: 8x Da, niekoľkokrát 15x Da
- Krytie (DIN EN 60529): IP54
- Pripojenie triedy ochrany (DIN EN 60529): IP20
- Zapínanie: sťahovacie pásky
- Kategória výrobku
merací prúdový transformátor
- Primárny prúd
48 A
- Ø priechodky vodiče
15 mm
- Typ
W15BS
- Rozmer.
(d x š x v) 23 x 41 x 52 mm
- Šírka
41 mm
- V
52 mm
- Dĺžka
23 mm
Na stiahnutie
Datasheet
Datasheet 2372869 Bender W15BS merací prúdový transformátor Primárny prúd 48 A Ø priechodky vodiče:15 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2372869 Bender W15BS merací prúdový transformátor Primárny prúd 48 A Ø priechodky vodiče:15 mm 1 ks
Popis
Meracie transformátory prúdu série W15BS sú meracie transformátory prúdu, ktoré zaznamenávajú zvyškové prúdy AC a DC. Zaznamenané prúdy sú vyhodnocované vyhodnocovacími zariadeniami pripojenými cez pripojovacie vedenie snímača. Pripojenie k príslušnému
Zariadenia prebiehajú prostredníctvom šesťžilového kábla. Môžu byť použité v systémoch DC, AC a 3 (N) AC.
Transformátory meracieho prúdu majú integrované ti-kovové tienenie, aby sa zabránilo rušeniu vonkajšími magnetickými poľami.
Použitie podľa určenia
Transformátory meracieho prúdu W15BS sú vhodné na meranie reziduálneho prúdu citlivého na AC / DC v napájacích sieťach do menovitého napätia 600 V a menovitého prúdu 48 A, kde v dôsledku existujúcich prevodníkov môžu vzniknúť reziduálne prúdy DC. Menovitý rozdielový prúd je 1 000 mA.
Ako primárny vodič sa musí použiť kábel, ktorý minimálne zodpovedá požiadavkám na základnú izoláciu v súvislosti s oblasťou použitia.
Tento text bol preložený strojovo.
Zariadenia prebiehajú prostredníctvom šesťžilového kábla. Môžu byť použité v systémoch DC, AC a 3 (N) AC.
Transformátory meracieho prúdu majú integrované ti-kovové tienenie, aby sa zabránilo rušeniu vonkajšími magnetickými poľami.
Použitie podľa určenia
Transformátory meracieho prúdu W15BS sú vhodné na meranie reziduálneho prúdu citlivého na AC / DC v napájacích sieťach do menovitého napätia 600 V a menovitého prúdu 48 A, kde v dôsledku existujúcich prevodníkov môžu vzniknúť reziduálne prúdy DC. Menovitý rozdielový prúd je 1 000 mA.
Ako primárny vodič sa musí použiť kábel, ktorý minimálne zodpovedá požiadavkám na základnú izoláciu v súvislosti s oblasťou použitia.
Tento text bol preložený strojovo.
