Name: BERNSTEIN Tools for Electronics 4-9606-ETA, momentový adaptér, prednastavené, 1/4" (6,3 mm), 6.0 Nm (max)
Brand: BERNSTEIN Tools for Electronics
SKU: 3251044
Availability: BackOrder

Nástavec momentového kľúča so zeleným koncom a gravírovaným nápisom '6.0 NM, 53.1 In-lb, 4-9606-ETA' zobrazuje špecifikované hodnoty krútiaceho momentu.

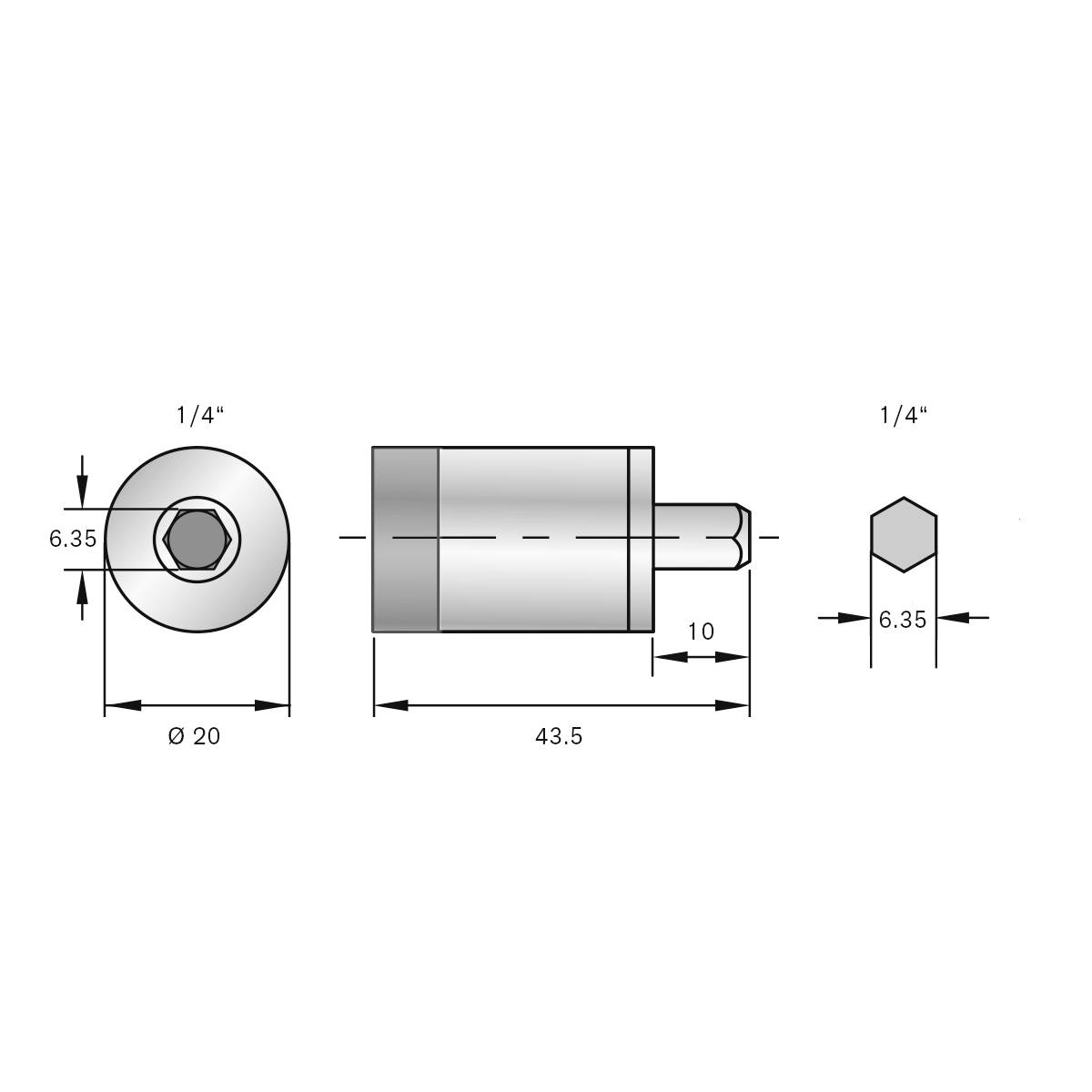

Technický výkres valcového adaptéra. Rozmery: priemer 20 mm, dĺžka 43,5 mm, šesťhran 6,35 mm, celková šírka 10 mm.

1/2

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 10. 11.

7 Ks

Počet

Celkom (87,99 € / kus)

87,99 €

s DPH

Už len 7 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Adaptér krútiaceho momentu 6,0 Nm, 1/4 palcový vnútorný šesťhran a pripojenie

Prednastavený krútiaci moment, presný na minimálne 20 000 kliknutí
Tolerancia: +/-10% (výrobný certifikát na vyžiadanie)
Uťahovací moment: 6,0 Nm / 61,1 Kgfcm / 53,1 in-lb
Držiak bitového magnetu: 1/4 palcový šesťhran 6,35 mm (DIN 3126)
Výstup: 1/4 palcový šesťuholník (DIN3126)
Materiál: legovaná oceľ
Ø adaptéra: 20 mm
Dĺžka adaptéra: 33,5 mm (bez hriadeľa)

Technické parametre

Kategória výrobku: momentový adaptér

Vlastnosti: prednastavené

Typ zakončenia: 1/4" (6,3 mm)

Točivý moment (max.): 6.0 Nm

Presnosť spustenie ±: 10 %

Dĺžka: 33.5 mm

Norma DIN: DIN 3126

: výrobca s certifikátom

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3251044 BERNSTEIN Tools for Electronics 4-9606-ETA, momentový adaptér, prednastavené, 1/4" (6,3 mm), 6.0 Nm (max)

Popis

Premeňte svoj ¼ palcový vrták a držiak na váš dokonalý momentový nástroj. Hodnota krútiaceho momentu je prednastavená v adaptéri a môže byť upnutá medzi akýkoľvek štandardný upínací nástroj a bit. Cvaknutie signalizuje dosiahnutie krútiaceho momentu. Adaptér sa nedá príliš utiahnuť. Pri uvoľňovaní skrutky nedochádza k momentovému odblokovaniu (kvôli zablokovanému hriadeľu jadra), takže nie je potrebný žiadny ďalší povoľovací nástroj (o 30 % vyšší krútiaci moment pri uvoľňovaní). Adaptér je vhodný predovšetkým na manuálne ovládanie.

Tento text bol preložený strojovo.

Prevedenie

Momentové adaptéry sa často používajú ako kompletné riešenie pre prácu na elektronických zariadeniach, v rýchlovýmenných systémoch, robotických staniciach, letectve, medicínskej technike alebo jednoducho na akomkoľvek pracovnom stole, kde sa vyžaduje presný krútiaci moment.

Rady

Adaptéry sú testované podľa DIN EN ISO 6789 (ručné momentové skrutkovacie nástroje) a majú toleranciu ± 10 % pre minimálne 20 000 kliknutí. Hodnotu krútiaceho momentu by mal používateľ pravidelne kontrolovať pomocou zariadenia na meranie krútiaceho momentu. Adaptér funguje cez ochranu račne proti spätnému rázu, krútiaci moment v objímke zásuvky. Patentovaný systém pozostáva aj z dutého hriadeľa a tlmiaceho valca. Hriadeľ jadra je schopný pohybovať pohyblivou račňou. Tlmiaci valec má štrbinu, ktorá umožňuje posúvanie rozperného puzdra na hriadeli jadra. Keď aplikovaný krútiaci moment prekročí prednastavený krútiaci moment, hriadeľ jadra sa stane neaktívnym. To znamená, že pri dosiahnutí požiadavky na krútiaci moment sa už nezvyšuje trvalé napätie, a to ani na uťahovanej skrutke.

Popis

Prevedenie

Momentové adaptéry sa často používajú ako kompletné riešenie pre prácu na elektronických zariadeniach, v rýchlovýmenných systémoch, robotických staniciach, letectve, medicínskej technike alebo jednoducho na akomkoľvek pracovnom stole, kde sa vyžaduje presný krútiaci moment.
