BERNSTEIN Tools for Electronics zverák 9-250-ESD Šírka čeľustí: 270 mm Rozpätie (max.): 270 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
13 Ks
Počet
Celkom (329,27 € / kus)
329,27 €
bez DPH.
Doprava zadarmo
Technické parametre
- Kategória výrobku
zverák
- Vlastnosti
s guľovým kĺbom
- Šírka čeľustí
270 mm
- Rozpätie (max.)
270 mm
- Upínacie rozpätie (stolný svorka)
80 mm
- Upínacia sila
1.372 N
- Materiál
litý hliník
ocel
plast
- Oblasť použitia
ESD
- Hmotnosť
2.1 kg
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2595627 BERNSTEIN Tools for Electronics zverák 9-250-ESD Šírka čeľustí: 270 mm Rozpätie (max.): 270 mm
Popis
Pripojovací závit M12 x 1,5 mm (špeciálny závit) O vhodných adaptéroch sa informujte priamo; Maximálny krútiaci moment: gulička Ø 40 mm cca 24 Nm, gulička Ø 60 mm cca 100 Nm; Prídržné sily gule na úrovni závitového čapu: gulička Ø 40 mm cca 45 kg (441N), gulička Ø 60 mm cca 140 kg (1 372 N). Odmasťovanie gule zvyšuje upínaciu silu.; Upínacia noha: hrúbka stolovej dosky max 80 mm; Skrutkovacia pätka: otvory 4 x 9 mm; Magnetická základňa: Prídržná sila 32 kg horizontálne, 15 kg vertikálne (magnet bez uzáveru); Verzie ESD: hodnota vybíjania 10^7 a 10^8 ohmov; EPA vhodná do elektrostaticky chránených priestorov (ESD pracovisko/ESD ochranná zóna). Nožné časti je možné pripojiť k uzemňovaciemu bodu pomocou 10 mm západky.; hliníkové odliatky s práškovým nástrekom; oceľové časti chrómované, nehrdzavejúce; V prípade dielov dôležitých z hľadiska bezpečnosti vezmite na vedomie, že bez toho, aby sme poznali vašu konkrétnu aplikáciu, nemôžeme poskytnúť žiadnu bezpečnosť pre zadržiavacie sily. Lopta sa môže pri rôznych fyzikálnych podmienkach správať inak ako v našom skúšobnom laboratóriu s optimálnym testovacím prostredím.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie

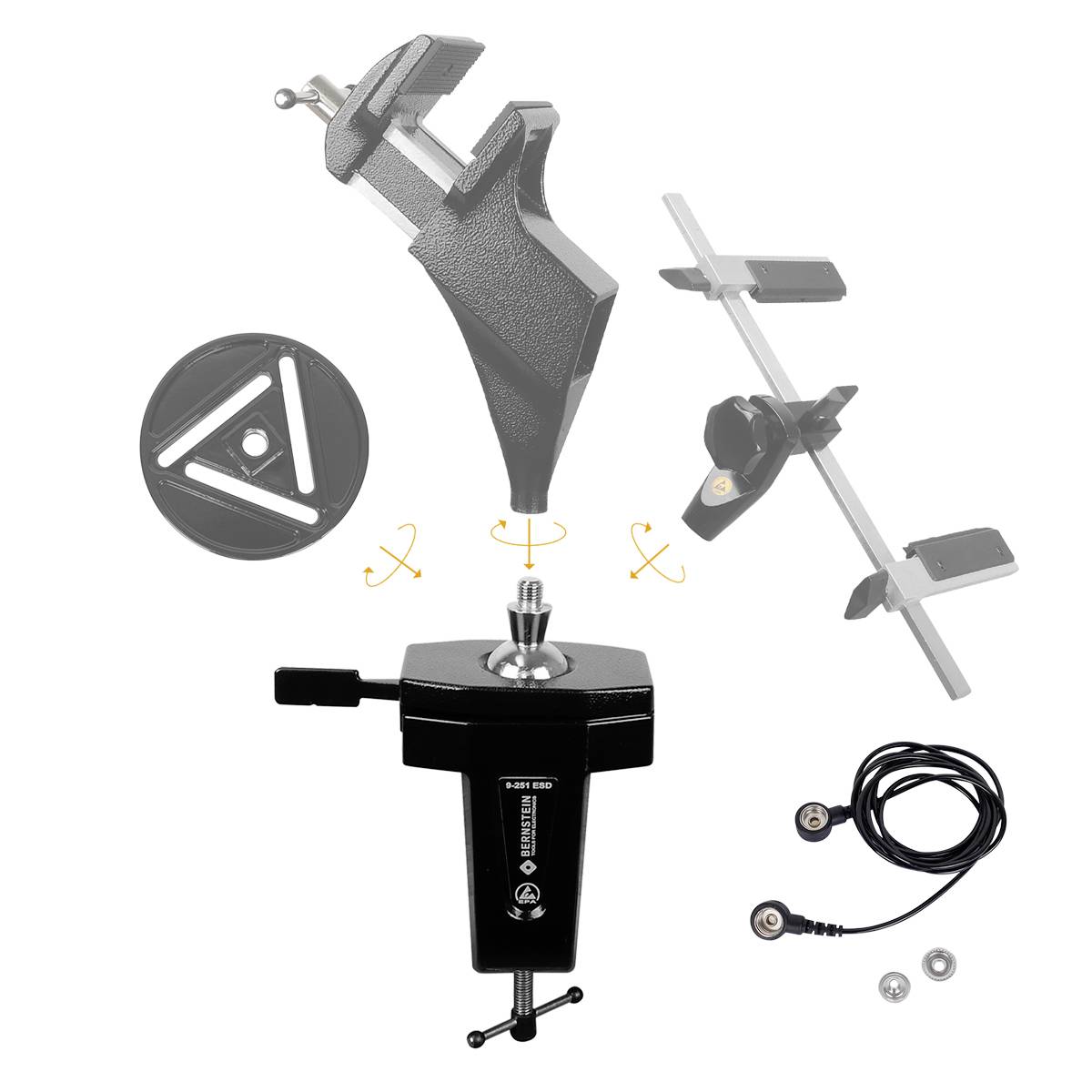

- Presný guľový kĺb, otočný o 360°, plynule uzamykateľný rýchloupinák, kvalitný výrobok 100% Made in Germany
- s hlavou skrutky, stabilným držiakom dosky plošných spojov a univerzálnou upínacou doskou
- so zavesením pre citlivé dosky plošných spojov, uhlový adaptér pre väčší sklon
- Uchytenie dosky nastaviteľné od 25 mm do 270 mm
- na upínanie, pre pracovné stoly s maximálnou hrúbkou pracovnej dosky 80 mm
- Uhol sklonu +/-45°
- vrátane ESD uzemňovacieho kábla 1 MOhm, dĺžka 1,8 m na pripojenie k EBP / uzemňovaciemu bodu

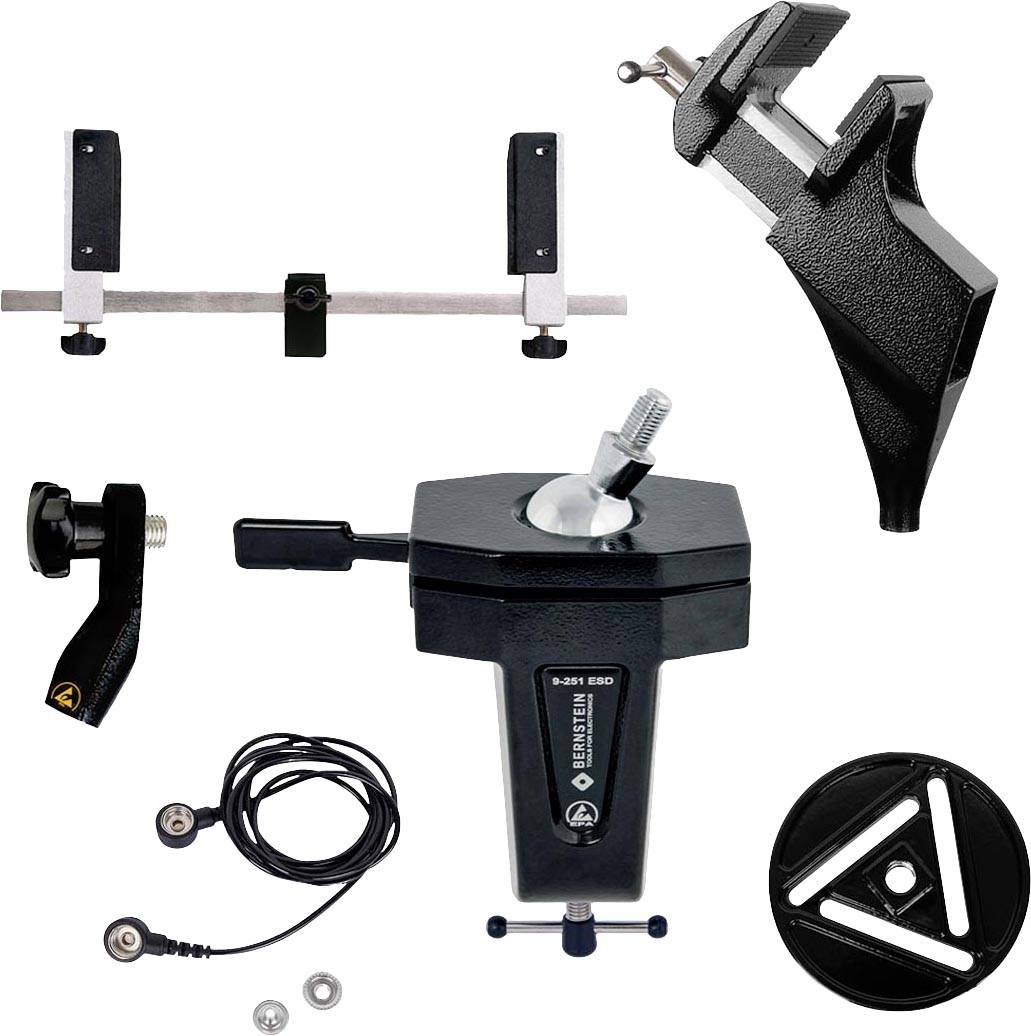

Rozsah dodávky
- 9-251 ESD guľový kĺb nožný diel SPANNFIX na upnutie (závitový kolík 20 mm)
- 9-252 ESD hlava skrutky SPANNFIX na priskrutkovanie (M12x1,5)
- 9-253 držiak dosky plošných spojov ESD na priskrutkovanie (M12x1,5)
- 9-254 ESD univerzálna upínacia doska SPANNFIX na skrutkovanie (M12x1,5)
- 9-255 ESD uhlový adaptér SPANNFIX na skrutkovanie (M12x1,5)
- 9-343-1 ESD uzemňovací vodič 1 MOhm, 1800 mm 2DK 10/10
