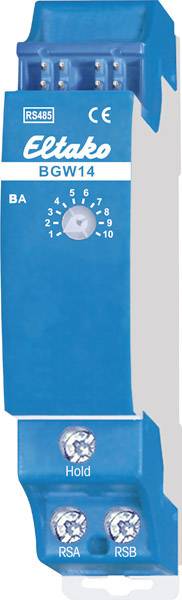

BGW14 Eltako Gateway klobúčikové tienidlo
EAN:
Označenie výrobcu:
Objednávacie číslo:
2 Ks
Počet
Celkom (45,52 € / kus)
45,52 €
bez DPH.
Už len 2 Ks skladom!
Technické parametre
- Kategória výrobku
Gateway
- Séria
Eltako
- Rozmer.
(š x h) 18 mm x 58 mm
IP20
- Napájanie
cez systémovú zbernicu z napájacieho zdroja
- Prevádzkové napätie
12 V
- Spôsob montáže
klobúčikové tienidlo
- Prenos dát (Smart Home)
káblový
- Šírka
18 mm
- Hĺbka
58 mm
- Základná stanica
nežiadaný, voliteľne pre vzdialený prístup
- Smer toku signálu
obojsmerný (bi)
n.rel.
DRA (DIN-rail adaptor)
Multiple interface
12 V
DC
0.3 W
NIE
ÁNO
NIE
1
Other
NIE
NIE
NIE
NIE
Other
NIE
NIE
NIE
NIE
12-12 V
IP20
NIE
NIE
ÁNO
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2162331 BGW14 Eltako Gateway klobúčikové tienidlo
Popis
Brána zbernice RS485. Obojsmerný. Strata v pohotovostnom režime iba 0,3 wattu. Zariadenie namontované na koľajnici pre montáž na lištu DIN-EN 60715 TH35. 1 modul = 18 mm široký, 58 mm hlboký. Pripojenie na zbernicu Eltako RS485. Zbernica s krížovým vedením a napájací zdroj s prepojkou. Prevádzka v spojení s FAM14 alebo FTS14KS. Pozdržací terminál je pripojený k FAM14 alebo FTS14KS. Na svorky RSA / RSB je možné pripojiť až 16 senzorov RS485 BUTH65D / 12VDC, BBH65 / 12VDC a BTR65H / 12VDC. 4-vodičová zbernica slúži na prenos dát a napájanie pomocou spínaného zdroja 12V DC. Pripojenie sa uskutočňuje pomocou štandardného telefónneho kábla (JY (ST) Y 2x2x0,8mm2). Celková prípustná dĺžka kábla je 1 000 m. Druhý zakončovací odpor 120 Ohm uzavretý s BGW14 musí byť tiež pripojený k svorkám RSA / RSB na najvzdialenejšom snímači. S až 8 BGW14s možno do zbernice RS485 privádzať údaje až z 128 senzorov. Otočný spínač prevádzkového režimu BA je nastavený podľa návodu na obsluhu.
