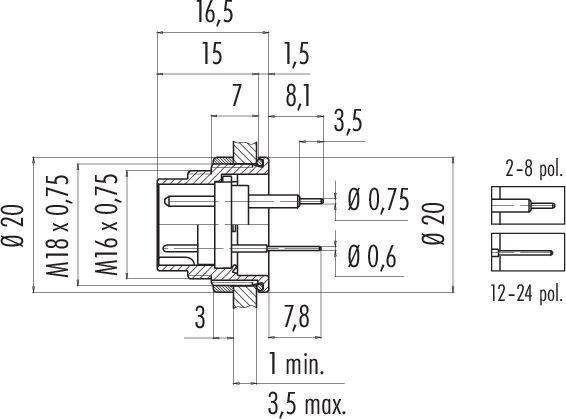

Ilustračný obrázok
binder 09 0103 90 02 09 0103 90 02-20 prírubový konektor, 1 ks
Kategória výrobku
prírubový konektor
Prevedenie
prírubová zástrčka
Počet kontaktov
2
Pripojenie
spájkovaný konektor
Obsah
1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
14 Ks
Počet
Celkom (16,99 € / kus)
16,99 €
s DPH
Overený predajca s technickou podporou
Hlavné benefity
09 0103 90 02 Séria 723
- M16 IP67 prírubový konektor
- Počet palíc: 2
- netienené
- ponorné spájkovanie
- IP67
- UL
- Dá sa naskrutkovať spredu
Dodatočné informácie:
Technické parametre
- EMC vhodnosť: netienené
- Izolačný odpor: ≥ 10¹⁰ Ω
- Kontaktný odpor: ≤ 5 mΩ
- Skupina izolačných materiálov: III
- Kategória prepätia: I
- Stupeň znečistenia: 1
- Materiál kontaktného telesa: PBT (UL94 V-0)
- Typ montáže: montáž do krytu
- Typ
09 0103 90 02
- Kategória výrobku
prírubový konektor
- Prevedenie
prírubová zástrčka
- Počet kontaktov
2
- Pripojenie
spájkovaný konektor
- Obsah
1 ks
- Menovitý prúd
7 A
- Menovitý prúd - filter
7 A
- Uzávierka
skrutka
- Menovité napätie
250 V
- Materiál kontaktu
CuZn
- Materiál puzdra
zinkový odliatok poniklovaný
- Číslo výrobcu
09 0103 90 02-20
- Pólov
2
- Spĺňa RoHS
áno
IP67
- Séria
723
Na stiahnutie
Datasheet
Datasheet 3214494 binder 09 0103 90 02 09 0103 90 02-20 prírubový konektor, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3214494 binder 09 0103 90 02 09 0103 90 02-20 prírubový konektor, 1 ks
Popis
Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.
Charakteristika:
• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
Tento text bol preložený strojovo.
Charakteristika:
• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
