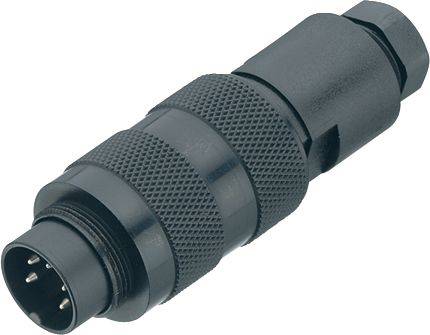

Ilustračný obrázok
binder 09 0117 79 05 09 0117 79 05-20 konektor kábla, 1 ks
Kategória výrobku
konektor kábla
Prevedenie
zástrčka, rovná
Počet kontaktov
5
Pripojenie
spájkovaný konektor
Obsah
1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
15 Ks
Počet
Celkom (41,99 € / kus)
41,99 €
s DPH
Overený predajca s technickou podporou
Hlavné benefity
09 0117 79 05 Séria 723
- Konektor kábla M16 IP67
- Počet pólov: 5 (stereo)
- 6,0 - 8,0 mm
- netienené
- spájkovanie
- IP67
Technické parametre
- EMC vhodnosť: netienené
- Izolačný odpor: ≥ 10¹⁰ Ω
- Kontaktný odpor: ≤ 3 mΩ
- Skupina izolačných materiálov: III
- Kategória prepätia: I
- Stupeň znečistenia: 1
- Materiál kontaktného telesa: PBT (UL94 V-0)
- Priechod kábla: 6,0 - 8,0 mm
- Typ montáže: káblová montáž
- Typ
09 0117 79 05
- Kategória výrobku
konektor kábla
- Prevedenie
zástrčka, rovná
- Počet kontaktov
5
- Pripojenie
spájkovaný konektor
- Obsah
1 ks
- Menovitý prúd
6 A
- Menovitý prúd - filter
6 A
- Uzávierka
skrutka
- Menovité napätie
60 V
- Materiál kontaktu
CuZn
- Materiál puzdra
PA
AWG 18
- Číslo výrobcu
09 0117 79 05-20
- Pólov
5
- Maximálny prierez
0.75 mm²
- Rozsah prierezov
0.75 mm² (max)
- Spĺňa RoHS
áno
IP67
- Séria
723
Na stiahnutie
Datasheet
Datasheet 3214570 binder 09 0117 79 05 09 0117 79 05-20 konektor kábla, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3214570 binder 09 0117 79 05 09 0117 79 05-20 konektor kábla, 1 ks
Popis
Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia sú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty sú tieto miniatúrne konektory vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.
Charakteristika:
• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetového, západkového a M16
Tento text bol preložený strojovo.
Charakteristika:
• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetového, západkového a M16
Tento text bol preložený strojovo.
