Name: binder 09 0197 00 24 09 0197 00 24-20 prírubový konektor, 1 ks
Brand: binder
SKU: 3214750
Availability: BackOrder

Strieborný, okrúhly konektor s viacerými kovovými kolíkmi, ktoré vyčnievajú z valcového puzdra.

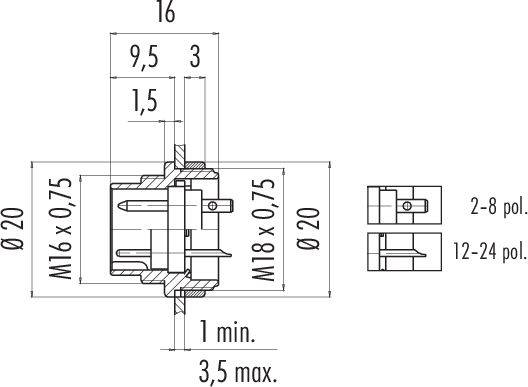

Technický výkres konektora s rozmermi a údajmi o závitoch. Obsahuje špecifikácie pre rôzne počty pólov (2-8, 12-24).

Guľatý diagramový adaptér s 24 očíslovanými kolíkmi, rovnomerne rozmiestnenými v kruhu. Kolíky sú rovnomerne rozdelené do sektorov.

1/3

Ilustračný obrázok

Kategória výrobku

prírubový konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet

Celkom (63,99 € / kus)

63,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

09 0197 00 24 Séria 680

M16 IP40 prírubový konektor
Počet palíc: 24
netienené
spájkovanie
IP40

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 09 0197 00 24

Kategória výrobku: prírubový konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 24

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 1 A

Menovitý prúd - filter: 1 A

Uzávierka: skrutka

Menovité napätie: 60 V

Materiál kontaktu: CuZn

Materiál puzdra: zinkový odliatok poniklovaný

: AWG 26

Číslo výrobcu: 09 0197 00 24-20

Pólov: 24

Maximálny prierez: 0.14 mm²

Rozsah prierezov: 0.14 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 680

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Menovité napätie

Menovitý prúd - filter

Obsah

Počet kontaktov

Prevedenie

binder 09 0197 00 24 09 0197 00 24-20 prírubový konektor, 1 ks

Objednávacie číslo:3214750

Doručenie: Pi 27. 11.

Conrad Electronic

Tento produkt

prírubový konektor

60 V

1 A

1 ks

prírubová zástrčka

Min.: 1

Násobky: 1

63,99 €^*

binder 09 0053 00 14 09 0053 00 14-20 prírubový konektor, 1 ks

Objednávacie číslo:3214461

Doručenie: Pi 6. 11.

19 KsConrad Electronic

prírubový konektor

60 V

3 A

1 ks

prírubová zástrčka

Min.: 1

Násobky: 1

23,99 €^*

binder 09 0053 80 14 09 0053 80 14-20 prírubový konektor, 1 ks

Objednávacie číslo:3214462

Doručenie: Pi 27. 11.

Conrad Electronic

prírubový konektor

60 V

3 A

1 ks

prírubová zástrčka

Min.: 1

Násobky: 1

24,99 €^*

binder 09 0053 90 14 09 0053 90 14-20 prírubový konektor, 1 ks

Objednávacie číslo:3214463

Doručenie: Pi 6. 11.

15 KsConrad Electronic

prírubový konektor

60 V

3 A

1 ks

prírubová zástrčka

Min.: 1

Násobky: 1

27,99 €^*

binder 09 0054 00 14 09 0054 00 14-20 prírubová zásuvka, 1 ks

Objednávacie číslo:3214464

Doručenie: Pi 6. 11.

8 KsConrad Electronic

prírubová zásuvka

60 V

3 A

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

28,99 €^*

binder 09 0054 80 14 09 0054 80 14-20 prírubová zásuvka, 1 ks

Objednávacie číslo:3214465

Doručenie: Št 29. 4. 2027

Conrad Electronic

prírubová zásuvka

60 V

3 A

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

28,99 €^*

binder 09 0054 90 14 09 0054 90 14-20 prírubová zásuvka, 1 ks

Objednávacie číslo:3214466

Doručenie: Pi 6. 11.

143 KsConrad Electronic

prírubová zásuvka

60 V

3 A

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

30,99 €^*

binder 09 0197 80 24 09 0197 80 24-20 prírubový konektor, 1 ks

Objednávacie číslo:3214751

Doručenie: Pi 27. 11.

Conrad Electronic

prírubový konektor

60 V

1 A

1 ks

prírubová zástrčka

Min.: 1

Násobky: 1

65,99 €^*

binder 09 0197 90 24 09 0197 90 24-20 prírubový konektor, 1 ks

Objednávacie číslo:3214752

Doručenie: Pi 27. 11.

Conrad Electronic

prírubový konektor

60 V

1 A

1 ks

prírubová zástrčka

Min.: 1

Násobky: 1

75,99 €^*

binder 09 0198 00 24 09 0198 00 24-20 prírubová zásuvka, 1 ks

Objednávacie číslo:3214753

Doručenie: Ut 1. 12.

Conrad Electronic

prírubová zásuvka

60 V

1 A

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

49,99 €^*

Na stiahnutie

Datasheet

Datasheet 3214750 binder 09 0197 00 24 09 0197 00 24-20 prírubový konektor, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3214750 binder 09 0197 00 24 09 0197 00 24-20 prírubový konektor, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty sú tieto miniatúrne konektory vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
