Name: binder 09 0198 90 24 09 0198 90 24-20 prírubová zásuvka, 1 ks
Brand: binder
SKU: 3214755
Availability: BackOrder

Kovový konektorový spoj s viacerými pinmi na elektrické prepojenie

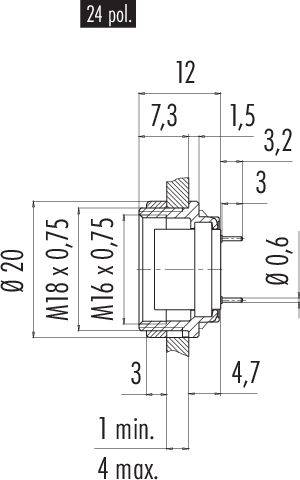

Technický výkres konektora s rozmermi: priemer 20 mm, závit M18 x 0,75. Detailný pohľad z boku.

Diagram konektora. Zobrazuje štyri sektory s číslovanými kontaktmi od 1 do 24, rovnomerne rozloženými.

1/3

Ilustračný obrázok

Kategória výrobku

prírubová zásuvka

Prevedenie

zásuvka, rovná

prírubová zásuvka

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 6. 11.

15 Ks

Počet

Celkom (53,99 € / kus)

53,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

09 0198 90 24 Séria 680

M16 IP40 prírubová objímka
Počet palíc: 24
netienené
ponorné spájkovanie
IP40
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 09 0198 90 24

Kategória výrobku: prírubová zásuvka

Prevedenie: zásuvka, rovná
prírubová zásuvka

Počet kontaktov: 24

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 1 A

Menovitý prúd - filter: 1 A

Uzávierka: skrutka

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: zinkový odliatok poniklovaný

Číslo výrobcu: 09 0198 90 24-20

Pólov: 24

Spĺňa RoHS: áno

: IP40

Séria: 680
