Name: binder 70 3442 287 05 neupravený zástrčkový konektor pre senzory - aktory, 70 3442 287 05-20, piny: 5, 0.5 m, 1 ks
Brand: binder
SKU: 3216663
Availability: BackOrder

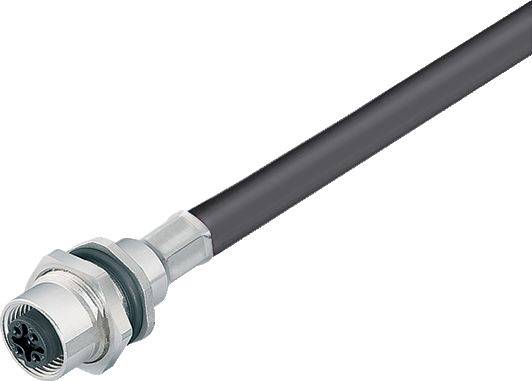

Čierny kábel so strieborným konektorom na jednom konci. Konektor má niekoľko kruhovo usporiadaných otvorov.

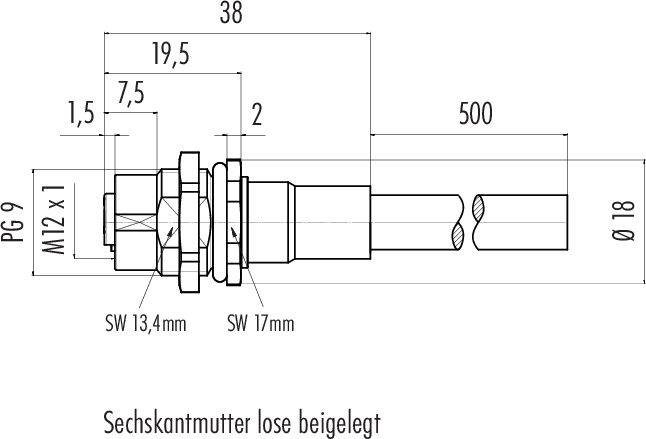

Technický výkres konektora s rozmermi v mm: dĺžka 38, priemer 18. Poznámka: 'Šesťhranná matica je priložená voľne'.

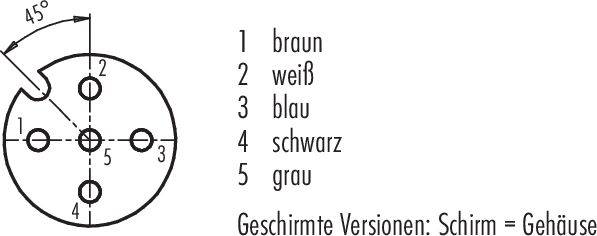

Diagram konektora s číslovaním: 1 hnedá, 2 biela, 3 modrá, 4 čierna, 5 sivá. Poznámka: Tienené verzie - tienenie = kryt.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

prírubová zásuvka

Strana pripojenia A

M12

Počet pólov

Dĺžka kábla

0.5 m

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 16. 12.

Počet

Min.: 2

Násobky: 2

Celkom (47,99 € / kus)

95,98 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

70 3442 287 05 Séria 763

Prírubová objímka M12-A
Počet palíc: 5
5.3 mm
TIENENÁ
kábel
IP68
PG9
5 x 0,25 mm²
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Izolačný pás: PP
Priechod kábla: 5,3 mm
Prierez kábla: 5 x 0,25 mm²
Rýchlosť jazdy: pri horizontálnej vzdialenosti 5 m. -> 200 m/min
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: montáž do krytu

Typ: 70 3442 287 05

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná
prírubová zásuvka

Strana pripojenia A: M12

Počet pólov: 5

Dĺžka kábla: 0.5 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Pripojenie: kábel, otvorené konce

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: PG9

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

: IP68

Vlastnosti: tienený

Min. teplota: -50 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 70 3442 287 05-20

Obsah: 1 ks

Priemer: 4.8 mm

Ø kábla do: 5.3 mm

Priemer kábla (rozsah): 5.3 mm (max)

Spĺňa RoHS: áno
