Name: binder 70 4434 247 04 neupravený zástrčkový konektor pre senzory - aktory, 70 4434 247 04-20, piny: 2, 0.5 m, 1 ks
Brand: binder
SKU: 3216678
Availability: BackOrder

Fialový priemyselný kábel so strieborným konektorom pre M12 pripojenia, často používaný v automatizovaných systémoch a strojoch.

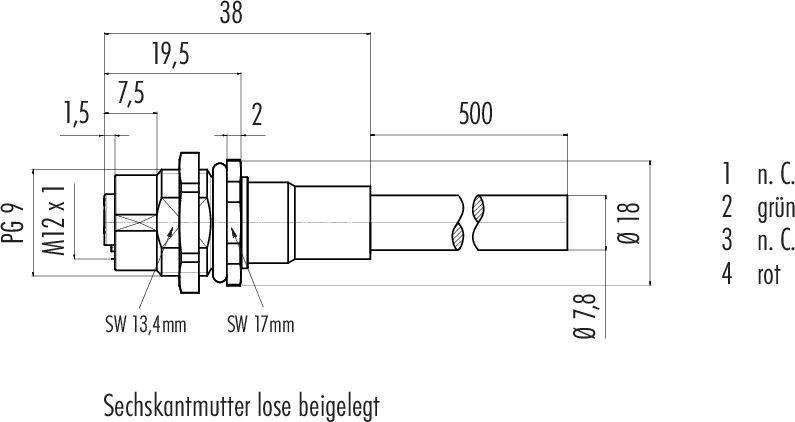

'Technický výkres kábla s rozmermi a farebným označením káblov: 1 - n. C., 2 - zelená, 3 - n. C., 4 - červená.'

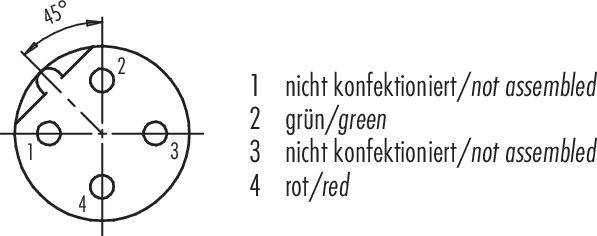

Diagram kruhového konektora so štyrmi kontaktmi. Kontakty 1 a 3 nie sú konfekcionované, kontakt 2 je zelený, kontakt 4 je červený.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

prírubová zásuvka

Norma zástrčky

Profibus

Strana pripojenia A

M12

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 16. 12.

Počet

Celkom (61,99 € / kus)

61,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

70 4434 247 04 Séria 766

Prírubová objímka M12-B
Počet palíc: 2
TIENENÁ
kábel
IP68
PG9
Profibus
ČISTÁ fialová
1 x 2 x 0,25 mm²
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Izolačný pás: PE pena
Typ kábla: Profibus
Prierez kábla: 1 x 2 x 0,25 mm²
Bez halogénov: Áno
Typ montáže: montáž do krytu

Typ: 70 4434 247 04

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná
prírubová zásuvka

Norma zástrčky: Profibus

Strana pripojenia A: M12

Počet pólov: 2

Dĺžka kábla: 0.5 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: kábel, otvorené konce

Farba: fialová

Typ závitu, pripojenie kábla a montáž: PG9

Kódovanie: Typ B

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

: IP68

Typ upevnenia: skrutkovacie

Číslo výrobcu: 70 4434 247 04-20

Obsah: 1 ks

Priemer: 7.8 mm

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Dĺžka kábla

Menovité napätie

Počet pólov

Prevedenie

binder 70 4434 247 04 neupravený zástrčkový konektor pre senzory - aktory, 70 4434 247 04-20, piny: 2, 0.5 m, 1 ks

Objednávacie číslo:3216678

Doručenie: St 16. 12.

Conrad Electronic

Tento produkt

0.5 m

60 V

zásuvka, rovná

Min.: 1

Násobky: 1

61,99 €^*

binder 70 4433 246 04 neupravený zástrčkový konektor pre senzory - aktory, 70 4433 246 04-20, piny: 2, 0.5 m, 1 ks

Objednávacie číslo:3216675

Doručenie: St 16. 12.

Conrad Electronic

0.5 m

60 V

prírubová zástrčka

Min.: 1

Násobky: 1

55,99 €^*

binder 70 4433 247 04 neupravený zástrčkový konektor pre senzory - aktory, 70 4433 247 04-20, piny: 2, 0.5 m, 1 ks

Objednávacie číslo:3216676

Doručenie: St 16. 12.

Conrad Electronic

0.5 m

60 V

prírubová zástrčka

Min.: 1

Násobky: 1

57,99 €^*

binder 70 4434 246 04 neupravený zástrčkový konektor pre senzory - aktory, 70 4434 246 04-20, piny: 2, 0.5 m, 1 ks

Objednávacie číslo:3216677

Doručenie: St 16. 12.

Conrad Electronic

0.5 m

60 V

zásuvka, rovná

Min.: 1

Násobky: 1

59,99 €^*

binder 76 0133 0011 00104-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0133 0011 00104-0200-20, piny: 4, 1 ks

Objednávacie číslo:3216687

Doručenie: Št 21. 1. 2027

Conrad Electronic

250 V

prírubová zástrčka

Min.: 1

Násobky: 1

26,99 €^*

binder 76 0133 0011 00105-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0133 0011 00105-0200-20, piny: 5, 1 ks

Objednávacie číslo:3216688

Doručenie: Št 10. 12.

Conrad Electronic

60 V

prírubová zástrčka

Min.: 1

Násobky: 1

28,99 €^*

binder 76 0134 0011 00104-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0134 0011 00104-0200-20, piny: 4, 1 ks

Objednávacie číslo:3216689

Doručenie: Št 21. 1. 2027

Conrad Electronic

250 V

zásuvka, rovná

Min.: 1

Násobky: 1

28,99 €^*

binder 76 0134 0011 00105-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0134 0011 00105-0200-20, piny: 5, 1 ks

Objednávacie číslo:3216690

Doručenie: Št 21. 1. 2027

Conrad Electronic

60 V

zásuvka, rovná

Min.: 1

Násobky: 1

29,99 €^*

binder 76 0233 0011 00104-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0233 0011 00104-0200-20, piny: 4, 1 ks

Objednávacie číslo:3216731

Doručenie: Št 21. 1. 2027

Conrad Electronic

250 V

prírubová zástrčka

Min.: 1

Násobky: 1

26,99 €^*

binder 76 0233 0011 00105-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0233 0011 00105-0200-20, piny: 5, 1 ks

Objednávacie číslo:3216732

Doručenie: Št 21. 1. 2027

Conrad Electronic

60 V

prírubová zástrčka

Min.: 1

Násobky: 1

28,99 €^*

Na stiahnutie

Datasheet

Datasheet 3216678 binder 70 4434 247 04 neupravený zástrčkový konektor pre senzory - aktory, 70 4434 247 04-20, piny: 2, 0.5 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3216678 binder 70 4434 247 04 neupravený zástrčkový konektor pre senzory - aktory, 70 4434 247 04-20, piny: 2, 0.5 m, 1 ks

Popis

binder ponúka 7 rôznych kruhových konektorov na prenos signálu a dát v moderných, automatizovaných továrňach. Ide predovšetkým o kruhové konektory M8, M12 a M16, ktoré si môže zákazník nakonfigurovať tak, aby vyhovovali príslušnej oblasti použitia. Pokiaľ ide o prenos dát, náš najnovší tienený konektor M12 s kódovaním X zvládne prenosové rýchlosti až impozantných 10 Gbit/s.

Charakteristika:

• 6 produktových radov
• Rôzne uzamykacie systémy vrátane M8, M12 a M16
• Kódovanie vrátane M12 - B, -D a -X
• Trieda ochrany od IP20 do IP69K
• 2 až 8 kontaktov
• Tienené a tienené
• PUR a PVC káble
• Dĺžky káblov od 0,5 m do 10 m
