Name: binder 76 0432 0111 00005-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0432 0111 00005-0200-20, piny: 5,
Brand: binder
SKU: 3216745
Availability: BackOrder

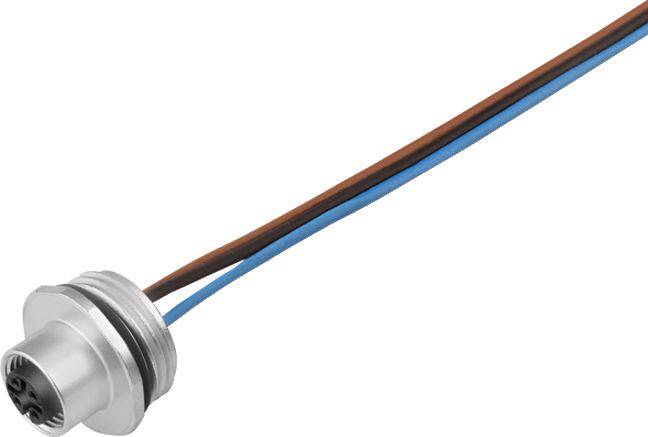

Valcovitý konektor s dvoma vyčnievajúcimi drôtmi, hnedým a modrým. Konektor je vyrobený zo strieborného kovu.

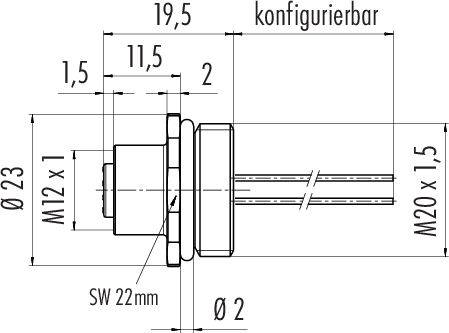

Technický výkres súčiastky s rozmermi: dĺžka 19,5 mm, priemer 23 mm, závit M12 x 1, konfigurovateľný.

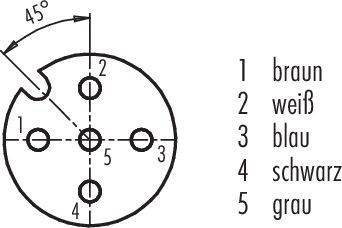

Obsadenie 5-pólového konektora: 1 hnedá, 2 biela, 3 modrá, 4 čierna, 5 šedá. Uhol drážky 45 stupňov.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

Norma zástrčky

senzorika konektora

Strana pripojenia A

M12

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 22. 1. 2027

Počet

Celkom (32,99 € / kus)

32,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

76 0432 0111 00005-0200 séria 763

Prírubová objímka M12-A
Počet palíc: 5
netienené
Pramene
IP67
UL
M20 x 1,5

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 76 0432 0111 00005-0200

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná

Norma zástrčky: senzorika konektora

Strana pripojenia A: M12

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: Otvorené konce káblov

Typ závitu, šírka pripojenie: M20

Typ závitu, pripojenie kábla a montáž: M20

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

: IP67

Typ upevnenia: skrutkovacie

Číslo výrobcu: 76 0432 0111 00005-0200-20

Obsah: 1 ks

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Menovitý prúd - filter

Počet pólov

Prevedenie

binder 09 0381 81 08 neupravený zástrčkový konektor pre senzory - aktory, 09 0381 81 08-20, piny: 8, 1 ks

Objednávacie číslo:3216600

Doručenie: Pi 8. 1. 2027

Conrad Electronic

30 V

1.5 A

prírubová zástrčka

Min.: 1

Násobky: 1

12,99 €^*

binder 09 0431 212 04 neupravený zástrčkový konektor pre senzory - aktory, 09 0431 212 04-20, piny: 4, 1 ks

Objednávacie číslo:3216601

Doručenie: Pi 8. 1. 2027

Conrad Electronic

prírubová zástrčka

Min.: 1

Násobky: 1

9,99 €^*

binder 09 0435 87 04 neupravený zástrčkový konektor pre senzory - aktory, 09 0435 87 04-20, piny: 4, 1 ks

Objednávacie číslo:3216614

Doručenie: Pi 6. 11.

155 KsConrad Electronic

250 V

4 A

prírubová zástrčka

Min.: 1

Násobky: 1

6,49 €^*

binder 09 0437 87 05 neupravený zástrčkový konektor pre senzory - aktory, 09 0437 87 05-20, piny: 5, 1 ks

Objednávacie číslo:3216616

Doručenie: Pi 6. 11.

80 KsConrad Electronic

60 V

4 A

prírubová zástrčka

Min.: 1

Násobky: 1

7,99 €^*

binder 09 3432 92 04 neupravený zástrčkový konektor pre senzory - aktory, 09 3432 92 04-20, piny: 4, 1 ks

Objednávacie číslo:3216639

Doručenie: Pi 6. 11.

3 KsConrad Electronic

250 V

4 A

zásuvka, rovná

Min.: 1

Násobky: 1

16,99 €^*

binder 09 3442 92 05 neupravený zástrčkový konektor pre senzory - aktory, 09 3442 92 05-20, piny: 5, 1 ks

Objednávacie číslo:3216642

Doručenie: Št 3. 12.

Conrad Electronic

60 V

4 A

zásuvka, rovná

Min.: 1

Násobky: 1

18,99 €^*

binder 09 3491 969 12 neupravený zástrčkový konektor pre senzory - aktory, 09 3491 969 12-20, piny: 12, 1 ks

Objednávacie číslo:3216643

Doručenie: St 20. 1. 2027

Conrad Electronic

30 V

1.5 A

prírubová zástrčka

Min.: 1

Násobky: 1

38,99 €^*

binder 70 3441 287 05 neupravený zástrčkový konektor pre senzory - aktory, 70 3441 287 05-20, piny: 5, 0.5 m, 1 ks

Objednávacie číslo:3216661

Doručenie: Št 17. 12.

Conrad Electronic

60 V

4 A

prírubová zástrčka

Min.: 1

Násobky: 1

47,99 €^*

binder 09 0381 81 08 neupravený zástrčkový konektor pre senzory - aktory, piny: 8, 20 ks

Objednávacie číslo:2560691

Nie je k dispozícii

Conrad Electronic

30 V

1.5 A

prírubová zástrčka

Min.: 1

Násobky: 1

129,99 €^*

binder 09 0431 212 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560692

Nie je k dispozícii

Conrad Electronic

prírubová zástrčka

Min.: 1

Násobky: 1

119,99 €^*

Na stiahnutie

Datasheet

Datasheet 3216745 binder 76 0432 0111 00005-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0432 0111 00005-0200-20, piny: 5,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3216745 binder 76 0432 0111 00005-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0432 0111 00005-0200-20, piny: 5,

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
