Name: binder 77 3406 0000 20008-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3406 0000 20008-1000-20, piny: 8, 1
Brand: binder
SKU: 3216965
Availability: BackOrder

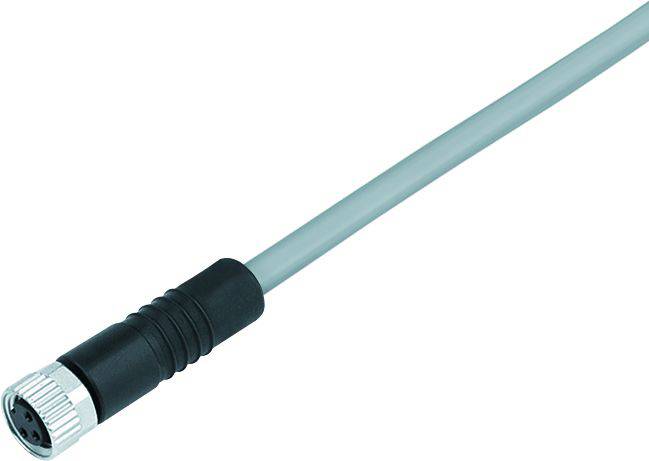

Sivý kábel s striebornou a čiernou koncovkou, vhodný pre elektronické pripojenia.

Technický výkres valcovitej súčiastky s rozmermi: 33,8 mm dlhá, závit M8 x 1, priemer 9,7 mm, šírka kľúča 9 mm.

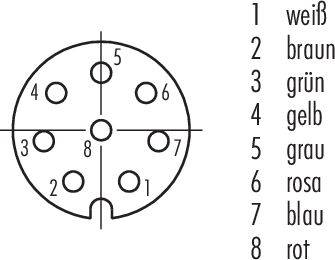

Schéma zapojenia 8-pólového konektora s číslovaním a farebným kódovaním: 1 biela, 2 hnedá, 3 zelená, 4 žltá, 5 sivá, 6 ružová, 7 modrá, 8 červená.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

Strana pripojenia A

Počet pólov

Dĺžka kábla

10 m

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 9. 12.

Počet

Celkom (73,99 € / kus)

73,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

77 3406 0000 20008-1000 séria 718

Káblová zásuvka M8
Počet palíc: 8
netienené
vylisované na kábli
IP67/IP69K
UL uvedené
PVC šedá
8 x 0,25 mm²

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Izolačný pás: PVC
Prierez kábla: 8 x 0,25 mm²
Rýchlosť jazdy: pri horizontálnej vzdialenosti 5 m. -> 200 m/min
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Nie
Typ montáže: káblová montáž

Typ: 77 3406 0000 20008-1000

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná

Strana pripojenia A: M8

Počet pólov: 8

Dĺžka kábla: 10 m

Materiál plášťa: PVC

Menovité napätie: 30 V

Menovitý prúd: 1.5 A

Menovitý prúd - filter: 1.5 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: kábel so zástrčkou

Farba: sivá

Typ závitu, šírka pripojenie: M8

Typ závitu, pripojenie kábla a montáž: M8

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

: IP67 / IP69K

Vlastnosti: PVC

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3406 0000 20008-1000-20

Obsah: 1 ks

Priemer: 6.0 mm

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Menovitý prúd - filter

Počet pólov

Prevedenie

Typ upevnenia

binder 09 3389 00 04 neupravený zástrčkový konektor pre senzory - aktory, 09 3389 00 04-20, piny: 4, 1 ks

Objednávacie číslo:3216634

Doručenie: Pi 6. 11.

18 KsConrad Electronic

60 V

4 A

zástrčka, rovná

Snap-In

Min.: 1

Násobky: 1

5,49 €^*

binder 09 3411 00 03 neupravený zástrčkový konektor pre senzory - aktory, 09 3411 00 03-20, piny: 3, 1 ks

Objednávacie číslo:3216635

Doručenie: Št 3. 12.

Conrad Electronic

60 V

4 A

zástrčka, rovná

Snap-In

Min.: 1

Násobky: 1

4,49 €^*

binder 09 3411 40 03 neupravený zástrčkový konektor pre senzory - aktory, 09 3411 40 03-20, piny: 3, 1 ks

Objednávacie číslo:3216636

Doručenie: Št 17. 12.

Conrad Electronic

10 V

4 A

zástrčka, rovná

Snap-In

Min.: 1

Násobky: 1

5,49 €^*

binder 70 3420 005 04 neupravený zástrčkový konektor pre senzory - aktory, 70 3420 005 04-20, piny: 4, 0.5 m, 1 ks

Objednávacie číslo:3216659

Doručenie: St 9. 12.

Conrad Electronic

30 V

4 A

zásuvka, rovná

skrutkovacie

Min.: 1

Násobky: 1

39,99 €^*

binder 70 3421 005 04 neupravený zástrčkový konektor pre senzory - aktory, 70 3421 005 04-20, piny: 4, 0.5 m, 1 ks

Objednávacie číslo:3216660

Doručenie: Pi 6. 11.

1 KsConrad Electronic

30 V

4 A

prírubová zástrčka

skrutkovacie

Min.: 1

Násobky: 1

38,99 €^*

binder 76 6018 0111 00003-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6018 0111 00003-0200-20, piny: 3, 1 ks

Objednávacie číslo:3216850

Doručenie: Pi 6. 11.

80 KsConrad Electronic

60 V

4 A

zásuvka, rovná

Snap-In

Min.: 1

Násobky: 1

17,99 €^*

binder 76 6018 0111 00004-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6018 0111 00004-0200-20, piny: 4, 1 ks

Objednávacie číslo:3216851

Doručenie: Po 18. 1. 2027

Conrad Electronic

60 V

4 A

zásuvka, rovná

Snap-In

Min.: 1

Násobky: 1

19,99 €^*

binder 76 6018 0111 00006-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6018 0111 00006-0200-20, piny: 6, 1 ks

Objednávacie číslo:3216852

Doručenie: Pi 22. 1. 2027

Conrad Electronic

30 V

1.5 A

zásuvka, rovná

skrutkovacie

Min.: 1

Násobky: 1

31,99 €^*

binder 76 6018 0111 00008-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6018 0111 00008-0200-20, piny: 8, 1 ks

Objednávacie číslo:3216853

Doručenie: Pi 22. 1. 2027

Conrad Electronic

30 V

1.5 A

zásuvka, rovná

skrutkovacie

Min.: 1

Násobky: 1

40,99 €^*

binder 76 6019 0111 00003-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6019 0111 00003-0200-20, piny: 3, 1 ks

Objednávacie číslo:3216854

Doručenie: Pi 22. 1. 2027

Conrad Electronic

60 V

4 A

prírubová zástrčka

Snap-In

Min.: 1

Násobky: 1

15,99 €^*

Na stiahnutie

Datasheet

Datasheet 3216965 binder 77 3406 0000 20008-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3406 0000 20008-1000-20, piny: 8, 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3216965 binder 77 3406 0000 20008-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3406 0000 20008-1000-20, piny: 8, 1

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
