Name: binder 77 3408 0000 50005-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3408 0000 50005-0500-20, piny: 5, 5
Brand: binder
SKU: 3217033
Availability: BackOrder

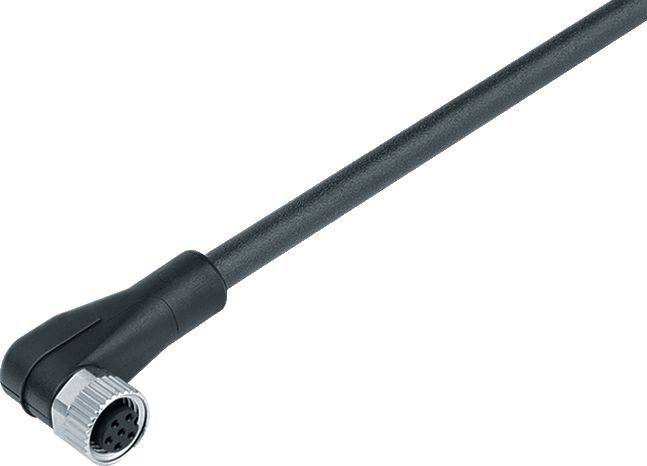

Čierny kábel s 90-stupňovým uhlom a strieborným konektorom, pravdepodobne vhodný pre elektronické pripojenia.

Technický výkres M8 konektora: dĺžka 28,5 mm, Ø 9,7 mm, SW 9 mm. Rozmerové údaje ilustrujú rôzne rozmery.

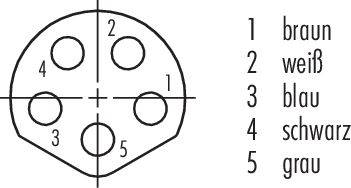

Diagram zapojenia kábla 5-pinového konektora. Čísla 1 až 5 zodpovedajú farbám: 1 hnedá, 2 biela, 3 modrá, 4 čierna, 5 sivá.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, zahnutá

Strana pripojenia A

Počet pólov

Dĺžka kábla

5 m

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 9. 12.

Počet

Celkom (31,99 € / kus)

31,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

77 3408 0000 50005-0500 Séria 718

Uhlová zásuvka M8
Počet palíc: 5
netienené
vylisované na kábli
IP67
UL uvedené
ČISTÁ čierna
5 x 0,34 mm²

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Izolačný pás: PP9Y bez halogénov
Prierez kábla: 5 x 0,34 mm²
Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 3408 0000 50005-0500

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, zahnutá

Strana pripojenia A: M8

Počet pólov: 5

Dĺžka kábla: 5 m

Materiál plášťa: PUR

Menovité napätie: 30 V

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: kábel so zástrčkou

Farba: čierna

Typ závitu, šírka pripojenie: M8

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67

Vlastnosti: bez halogénov

Min. teplota: -50 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3408 0000 50005-0500-20

Obsah: 1 ks

Priemer: 5.0 mm

Spĺňa RoHS: áno
