binder 77 3408 3405 50003-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3408 3405 50003-0100-20, piny: 3, 1

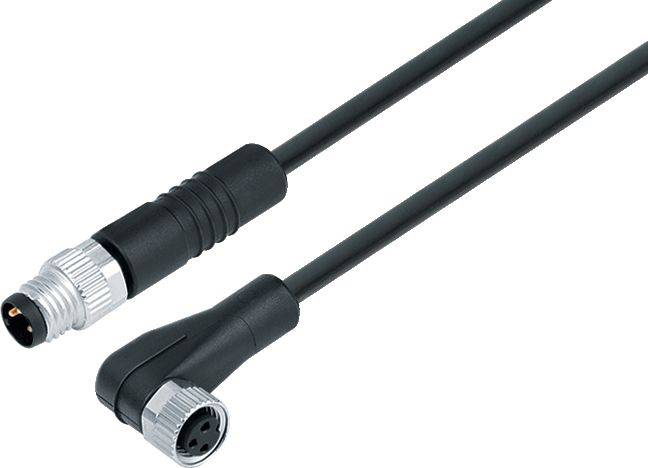

Čierny, uhlový pripájací kábel s guľatým konektorom na oboch koncoch, vhodný pre priemyselné aplikácie a strojové prepojenia.

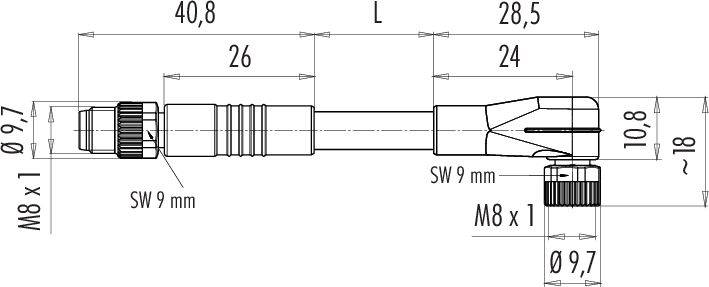

Technický výkres káblového konektora s rozmermi. Celková dĺžka 'L', priemer 'Ø 9,7', veľkosť závitu 'M8 x 1'.

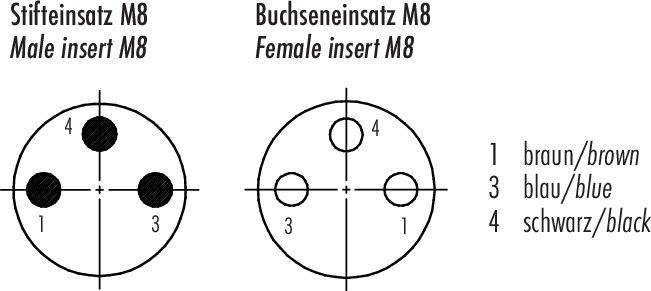

'Stifteinseinsatz M8' zobrazuje zástrčku s číslami a farbami: 1 hnedá, 3 modrá, 4 čierna. 'Buchseneinsatz M8' je protikus zásuvky.
1/3
Ilustračný obrázok
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zásuvka, zahnutá
zástrčka, rovná
Strana pripojenia A
M8
Strana pripojenia B
M8
Počet pólov
3
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 9. 12.
Počet
Celkom (25,99 € / kus)
25,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

77 3408 3405 50003-0100 Séria 718

  • Konektor pripojovacieho kábla M8 - uhlová zásuvka
  • Počet palíc: 3
  • netienené
  • vylisované na kábli
  • IP67
  • UL
  • ČISTÁ čierna
  • 3 x 0,34 mm²

Technické parametre

  • EMC vhodnosť: netienené
  • Kontaktný odpor: ≤ 3 mΩ
  • Skupina izolačných materiálov: II
  • Kategória prepätia: II
  • Stupeň znečistenia: 3
  • Materiál telesa kontaktu: PUR
  • Uzamykací materiál: tlakovo liaty zinok, poniklovaný
  • Izolačný pás: PP9Y bez halogénov
  • Prierez kábla: 3 x 0,34 mm²
  • Polomer ohybu posunutého kábla: ≥ 15 x Ø
  • Pevný polomer ohybu kábla: ≥ 7,5 x Ø
  • Bez halogénov: Áno
  • Typ montáže: káblová montáž
Typ

77 3408 3405 50003-0100

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, zahnutá

zástrčka, rovná

Strana pripojenia A

M8

Strana pripojenia B

M8

Počet pólov

3

Dĺžka kábla

1 m

Materiál plášťa

PUR

Menovité napätie

30 V

Menovitý prúd

4 A

Menovitý prúd - filter

4 A

Prierez pripojovacieho vodiča (max.)

0.34 mm²

Prierez vodiča (káble senzor-aktor)

0.34 mm²

Pripojenie

kábel so zástrčkou

Farba

čierna

Typ závitu, šírka pripojenie

M8

Typ závitu, pripojenie kábla a montáž

M8

Materiál kontaktu

CuZn

Kontaktná plocha

Au (zlato)

IP67

Vlastnosti

bez halogénov

Min. teplota

-30 °C

Max. teplota

80 °C

Typ upevnenia

skrutkovacie

Číslo výrobcu

77 3408 3405 50003-0100-20

Obsah

1 ks

Priemer

5.3 mm

Spĺňa RoHS

áno

Na stiahnutie

Datasheet

Datasheet 3217042 binder 77 3408 3405 50003-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3408 3405 50003-0100-20, piny: 3, 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217042 binder 77 3408 3405 50003-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3408 3405 50003-0100-20, piny: 3, 1

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
