binder 77 3420 3419 50712-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3420 3419 50712-0100-20, piny: 12,

Čierne elektrické prepájacie káble s dvoma identickými konektormi, vhodné pre technické aplikácie.

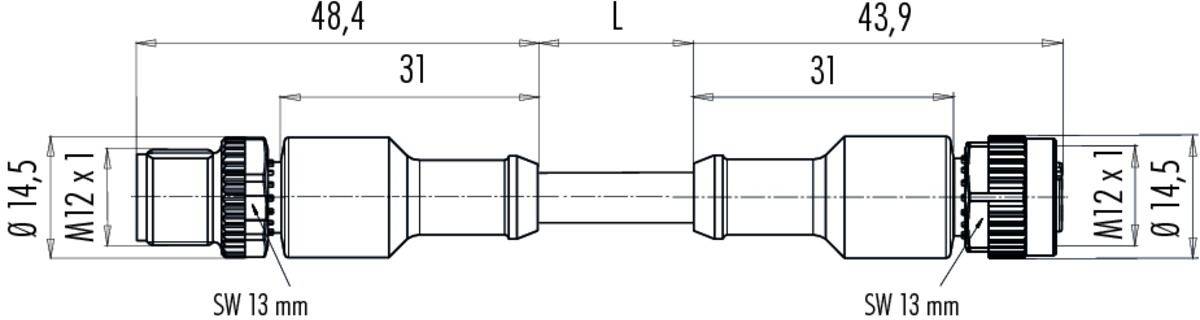

Technický výkres adaptéra s rozmermi: celková dĺžka 96 mm, dva úseky po 31 mm, konce s M12 x 1 závitom.

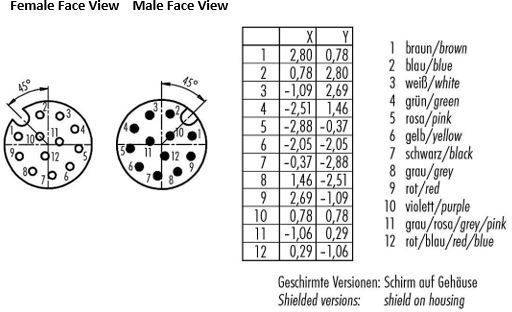

Diagram dvoch konektorov (samica a samec) s rozložením pinov. Tabuľka zobrazuje čísla pinov (X), obsadenie (Y) a farebné kódy.
1/3
Ilustračný obrázok
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zásuvka, rovná
zástrčka, rovná
Strana pripojenia A
M12
Strana pripojenia B
M12
Počet pólov
12
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Pi 4. 12.
Počet
Celkom (79,99 € / kus)
79,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

77 3420 3419 50712-0100 Séria 763

  • M12-A prepojovací kábel zástrčka kábla - zásuvka kábla
  • Počet palíc: 12
  • netienené
  • vylisované na kábli
  • IP68
  • UL uvedené
  • ČISTÁ čierna
  • 12 x 0,25 mm²

Technické parametre

  • EMC vhodnosť: netienené
  • Kontaktný odpor: ≤ 3 mΩ
  • Skupina izolačných materiálov: II
  • Kategória prepätia: II
  • Stupeň znečistenia: 3
  • Materiál telesa kontaktu: PUR
  • Izolačný pás: PP9Y bez halogénov
  • Prierez kábla: 12 x 0,25 mm²
  • Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
  • Polomer ohybu posunutého kábla: ≥ 10 x Ø
  • Pevný polomer ohybu kábla: ≥ 5 x Ø
  • Typ montáže: káblová montáž
Typ

77 3420 3419 50712-0100

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

zástrčka, rovná

Strana pripojenia A

M12

Strana pripojenia B

M12

Počet pólov

12

Dĺžka kábla

1 m

Materiál plášťa

PUR

Menovité napätie

30 V

Menovitý prúd

1.5 A

Menovitý prúd - filter

1.5 A

Prierez pripojovacieho vodiča (max.)

0.25 mm²

Prierez vodiča (káble senzor-aktor)

0.25 mm²

Pripojenie

kábel so zástrčkou

Farba

čierna

Typ závitu, šírka pripojenie

M12

Typ závitu, pripojenie kábla a montáž

M12

Kódovanie

typ A

Materiál kontaktu

CuSn

Kontaktná plocha

Au (zlato)

IP68

Vlastnosti

bez halogénov

Min. teplota

-50 °C

Max. teplota

90 °C

Typ upevnenia

skrutkovacie

Číslo výrobcu

77 3420 3419 50712-0100-20

Obsah

1 ks

Priemer

6.5 mm

Spĺňa RoHS

áno

Na stiahnutie

Datasheet

Datasheet 3217095 binder 77 3420 3419 50712-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3420 3419 50712-0100-20, piny: 12,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217095 binder 77 3420 3419 50712-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3420 3419 50712-0100-20, piny: 12,

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá konštrukcia
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
