binder 77 3430 3429 20003-0300 upravený zástrčkový konektor pre senzory - aktory, 77 3430 3429 20003-0300-20, piny: 3, 3

Dva elektrické prepojovací káble s okrúhlymi kovovými zástrčkami, ktoré umožňujú bezpečné prepojenie medzi zariadeniami.

Ilustračný obrázok

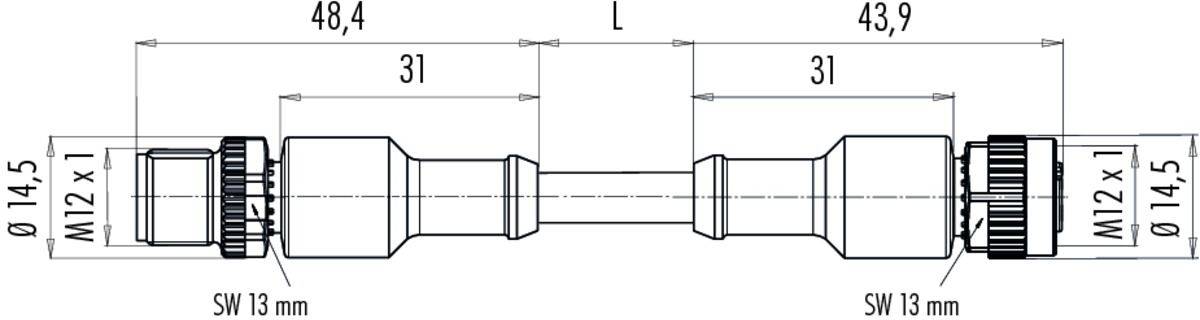

'Technický výkres valcového spojovacie dielu s údajmi o dĺžke a priemere. Celková dĺžka L, jednotlivé úseky 31 mm.'

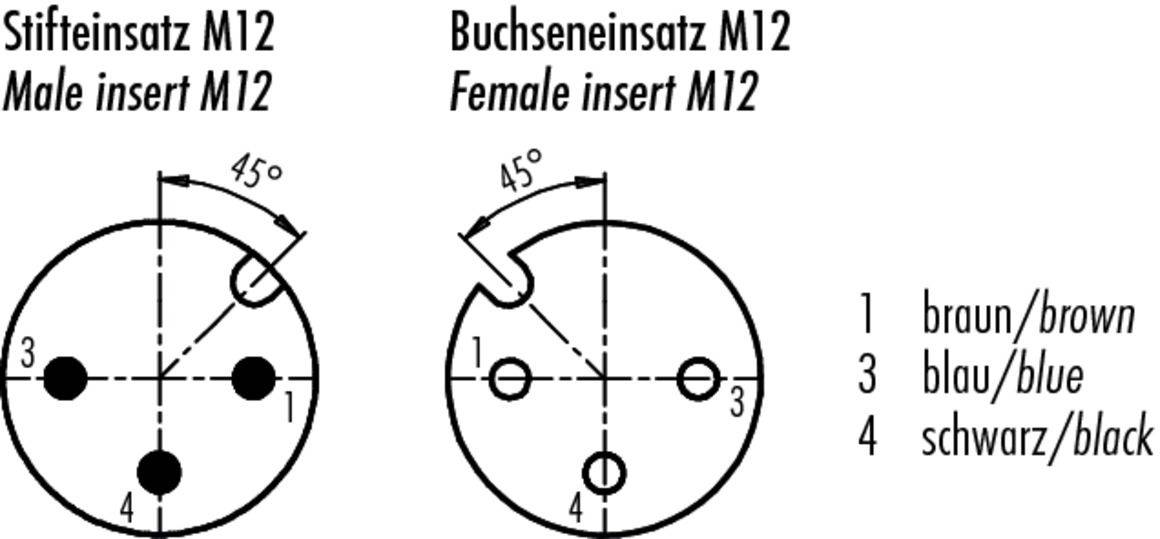

Nasadzenie kolíka M12 ukazuje zapojenia so súradnicovanými miestami kolíkov. Nasadzenie zásuvky M12 ukazuje zodpovedajúcu zásuvku. Farebné kódy: 1 hnedá, 3 modrá, 4 čierna.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

zástrčka, rovná

Strana pripojenia A

M12

Strana pripojenia B

M12

Počet pólov

Datasheety: (PDF)

Doručenie: Po 12. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (26,01 € / kus)

26,01 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

77 3430 3429 20003-0300 Séria 763

M12-A prepojovací kábel zástrčka kábla - zásuvka kábla
Počet palíc: 3
netienené
vylisované na kábli
IP68
UL uvedené
PVC šedá
3 x 0,34 mm²

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Izolačný pás: PVC
Prierez kábla: 3 x 0,34 mm²
Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Typ montáže: káblová montáž

Typ: 77 3430 3429 20003-0300

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná
zástrčka, rovná

Strana pripojenia A: M12

Strana pripojenia B: M12

Počet pólov: 3

Dĺžka kábla: 3 m

Materiál plášťa: PVC

Menovité napätie: 250 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Pripojenie: kábel so zástrčkou

Farba: sivá

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP68

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3430 3429 20003-0300-20

Obsah: 1 ks

Priemer: 4.5 mm

Na stiahnutie

Datasheet

Datasheet 3217309 binder 77 3430 3429 20003-0300 upravený zástrčkový konektor pre senzory - aktory, 77 3430 3429 20003-0300-20, piny: 3, 3

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217309 binder 77 3430 3429 20003-0300 upravený zástrčkový konektor pre senzory - aktory, 77 3430 3429 20003-0300-20, piny: 3, 3

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
