binder 77 3434 0000 50608-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3434 0000 50608-0200-20, piny: 8, 2

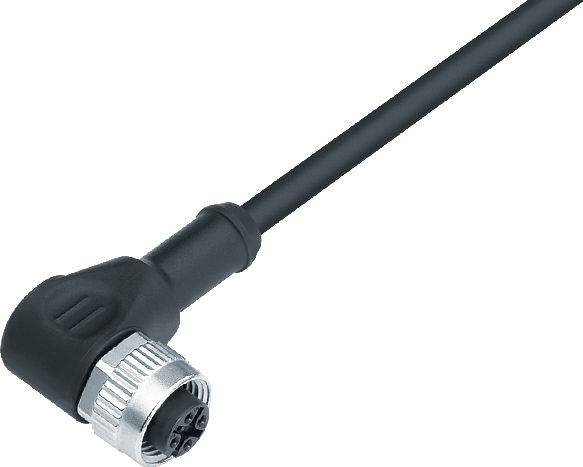

Čierny pravouhlý prepájací kábel s guľatým konektorom; vhodný pre elektronické zariadenia a stroje.

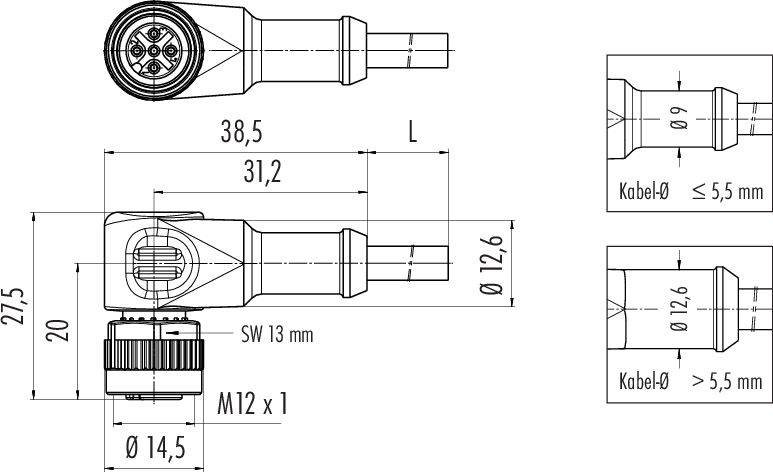

Technický výkres konektora s rozmermi: dĺžka 38,5 mm, priemer 12,6 mm, závit M12 x 1, priemer kábla ≤ 5,5 mm.

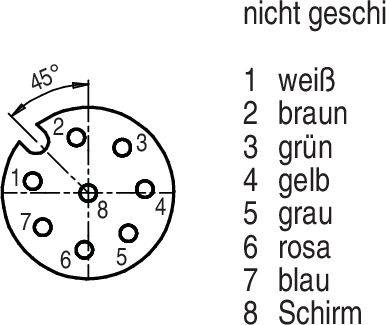

Elektrodiagram zobrazuje guľatý konektor s 8 číslovanými pinmi. Šípka označuje horný ľavý pin so sklonom 45°. Zoznam popisuje funkcie pinov.
1/3
Ilustračný obrázok
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zásuvka, zahnutá
Norma zástrčky
senzorika konektora
Strana pripojenia A
M12
Počet pólov
8
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Št 10. 12.
Počet
Celkom (39,99 € / kus)
39,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

77 3434 0000 50608-0200 Séria 763

  • Uhlová zásuvka M12-A
  • Počet palíc: 8
  • TIENENÁ
  • Štít na kolíku 8
  • vylisované na kábli
  • IP67
  • UL uvedené
  • ČISTÁ šedá
  • 7 x 0,25 mm²

Technické parametre

  • EMC vhodnosť: tienené
  • Izolačný odpor: ≥ 10¹⁰ Ω
  • Kontaktný odpor: ≤ 3 mΩ
  • Skupina izolačných materiálov: II
  • Kategória prepätia: II
  • Stupeň znečistenia: 3
  • Materiál telesa kontaktu: PUR
  • Uzamykací materiál: tlakovo liaty zinok, poniklovaný
  • Izolačný pás: PP9Y bez halogénov
  • Prierez kábla: 7 x 0,25 mm²
  • Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
  • Polomer ohybu posunutého kábla: ≥ 10 x Ø
  • Pevný polomer ohybu kábla: ≥ 5 x Ø
  • Bez halogénov: Áno
  • Typ montáže: káblová montáž
Typ

77 3434 0000 50608-0200

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, zahnutá

Norma zástrčky

senzorika konektora

Strana pripojenia A

M12

Počet pólov

8

Dĺžka kábla

2 m

Materiál plášťa

PUR

Menovité napätie

30 V

Menovitý prúd

2 A

Menovitý prúd - filter

2 A

Prierez pripojovacieho vodiča (max.)

0.25 mm²

Prierez vodiča (káble senzor-aktor)

0.25 mm²

Pripojenie

kábel so zástrčkou

Farba

sivá

Typ závitu, šírka pripojenie

M12

Kódovanie

typ A

Materiál kontaktu

CuSn

Kontaktná plocha

Au (zlato)

IP67

Vlastnosti

tienený

Min. teplota

-50 °C

Max. teplota

80 °C

Typ upevnenia

skrutkovacie

Číslo výrobcu

77 3434 0000 50608-0200-20

Obsah

1 ks

Priemer

5.7 mm

Na stiahnutie

Datasheet

Datasheet 3217399 binder 77 3434 0000 50608-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3434 0000 50608-0200-20, piny: 8, 2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217399 binder 77 3434 0000 50608-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3434 0000 50608-0200-20, piny: 8, 2

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
