binder 77 3459 0000 50004-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3459 0000 50004-0500-20, piny: 4, 5

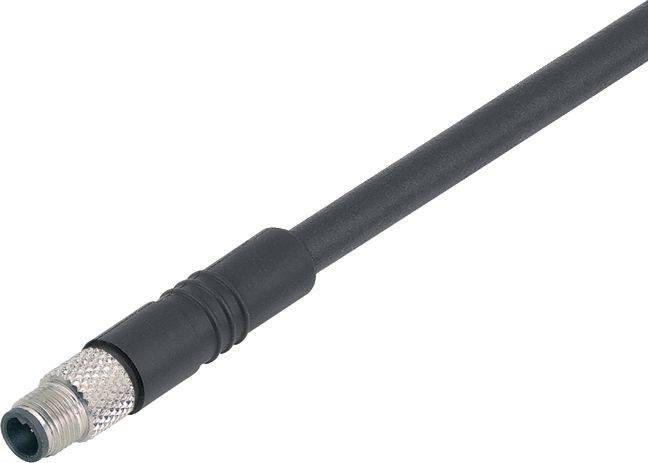

Čierny kábel so striebornou koncovkou, pravdepodobne napájací alebo dátový kábel, na bielom pozadí.

Ilustračný obrázok

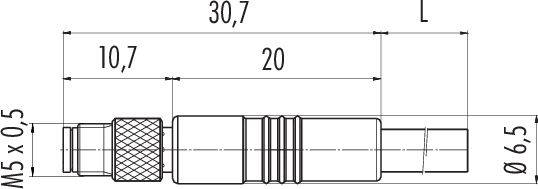

Technický výkres valcovitého konektora s rozmermi: celková dĺžka 30,7 mm, priemer 6,5 mm, závit M5 x 0,5.

Znázornenie elektrického obvodu so štyrmi číslovanými kontaktmi: 1 hnedá, 2 biela, 3 modrá, 4 čierna.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Strana pripojenia A

Počet pólov

Dĺžka kábla

5 m

Datasheety: (PDF)

Doručenie: Po 19. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (37,39 € / kus)

37,39 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

77 3459 0000 50004-0500 Séria 707

Káblový konektor M5
Počet palíc: 4
netienené
vylisované na kábli
IP67
UL
M5x0,5
ČISTÁ čierna
4 x 0,25 mm²

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: I
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Materiál zámku: CuZn (poniklovaná mosadz)
Izolačný pás: PUR
Prierez kábla: 4 x 0,25 mm²
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 3459 0000 50004-0500

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná

Strana pripojenia A: M5

Počet pólov: 4

Dĺžka kábla: 5 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 1 A

Menovitý prúd - filter: 1 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: kábel so zástrčkou

Farba: čierna

Typ závitu, šírka pripojenie: M5

Typ závitu, pripojenie kábla a montáž: M5

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67

Vlastnosti: bez halogénov

Min. teplota: -25 °C

Max. teplota: 80 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3459 0000 50004-0500-20

Obsah: 1 ks

Priemer: 4.0 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3217540 binder 77 3459 0000 50004-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3459 0000 50004-0500-20, piny: 4, 5

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217540 binder 77 3459 0000 50004-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3459 0000 50004-0500-20, piny: 4, 5

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
