binder 77 3505 0000 20708-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3505 0000 20708-0500-20, piny: 8, 5

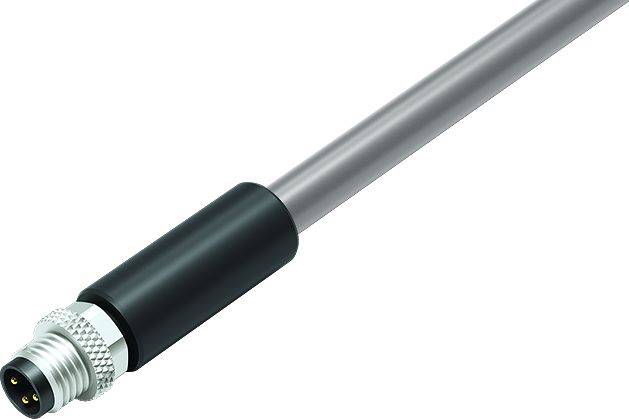

Jeden samostatný kábel so strieborným konektorom, vhodný pre elektronické prepojenia, na neutrálnom pozadí.

Ilustračný obrázok

Technický výkres valcového komponentu s rozmermi: dĺžka 26 mm, priemer 10,8 mm, závit M8 x 1, šírka kľúča 9 mm.

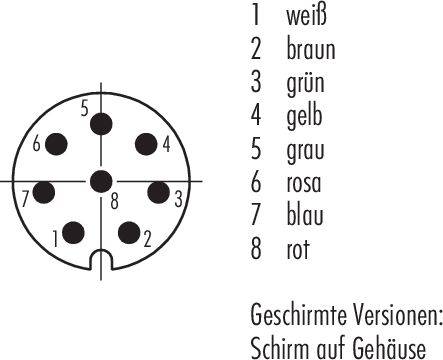

Diagram 8-kolíkového konektora s označením farieb káblov: 1 biela, 2 hnedá, 3 zelená, 4 žltá, 5 sivá, 6 ružová, 7 modrá, 8 červená. Poznámka: Tienené verzie: tienenie na kryt.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Strana pripojenia A

Počet pólov

Dĺžka kábla

5 m

Datasheety: (PDF)

Doručenie: Po 12. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (65,03 € / kus)

65,03 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

77 3505 0000 20708-0500 Séria 718

Káblový konektor M8
Počet palíc: 8
TIENENÁ
vylisované na kábli
IP67
UL uvedené
PVC šedá
8 x 0,25 mm²

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: III
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Materiál zámku: CuZn (poniklovaná mosadz)
Izolačný pás: PVC
Prierez kábla: 8 x 0,25 mm²
Rýchlosť pojazdu: 200 m/min
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Nie
Typ montáže: káblová montáž

Typ: 77 3505 0000 20708-0500

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná

Strana pripojenia A: M8

Počet pólov: 8

Dĺžka kábla: 5 m

Materiál plášťa: PVC

Menovité napätie: 30 V

Menovitý prúd: 1.5 A

Menovitý prúd - filter: 1.5 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: kábel so zástrčkou

Farba: sivá

Typ závitu, šírka pripojenie: M8

Typ závitu, pripojenie kábla a montáž: M8

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67

Vlastnosti: tienený

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3505 0000 20708-0500-20

Obsah: 1 ks

Priemer: 6.8 mm

Spĺňa RoHS: áno

Varianty(Všetky ceny sú bez DPH.)

Typ

Menovitý prúd - filter

Prevedenie

Typ upevnenia

Počet pólov

Menovité napätie

binder 09 3389 00 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560769

09 3389 00 04

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 00 03 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560770

09 3411 00 03

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 40 03 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560771

09 3411 40 03

4 A

zástrčka, rovná

Snap-In

10 V30 V

binder 70 3420 005 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednávacie číslo:2560792

70 3420 005 04

4 A

zásuvka, rovná

skrutkovacie

30 V

binder 70 3421 005 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednávacie číslo:2560793

70 3421 005 04

4 A

prírubová zástrčka

skrutkovacie

30 V

binder 76 6018 0111 00003-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560976

76 6018 0111 00003-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00004-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560977

76 6018 0111 00004-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00006-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 6, 20 ks

Objednávacie číslo:2560978

76 6018 0111 00006-0200

1.5 A

zásuvka, rovná

skrutkovacie

30 V

binder 76 6018 0111 00008-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 8, 20 ks

Objednávacie číslo:2560979

76 6018 0111 00008-0200

1.5 A

zásuvka, rovná

skrutkovacie

30 V

binder 76 6019 0111 00003-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560980

76 6019 0111 00003-0200

4 A

prírubová zástrčka

Snap-In

60 V

Na stiahnutie

Datasheet

Datasheet 3217709 binder 77 3505 0000 20708-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3505 0000 20708-0500-20, piny: 8, 5

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217709 binder 77 3505 0000 20708-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3505 0000 20708-0500-20, piny: 8, 5

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
