binder 77 3527 0000 20705-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3527 0000 20705-0500-20, piny: 5, 5

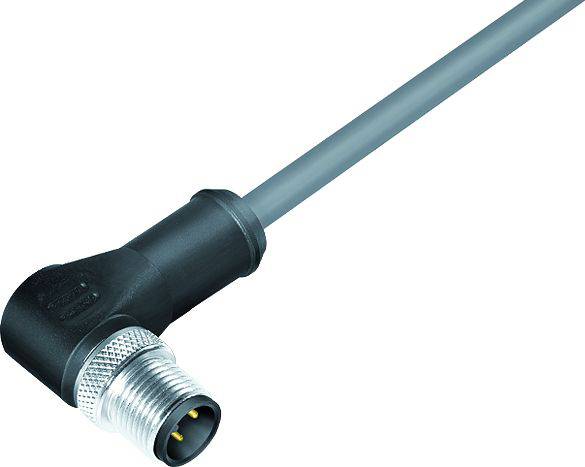

Čierny zahnutý prepojovací kábel s kovovým konektorom, vhodný pre elektronické zariadenia, na bielom pozadí.

Ilustračný obrázok

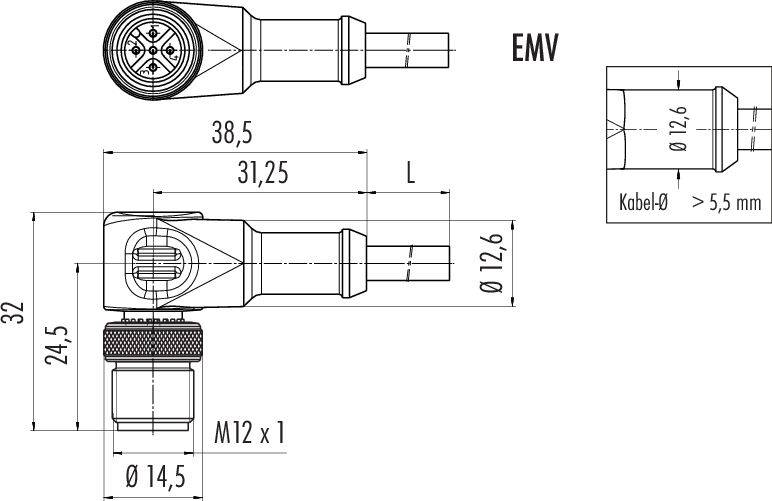

Technický výkres konektora. Zobrazuje rozmery ako dĺžka, priemer a veľkosť závitu (M12 x 1). Odporúčaný priemer kábla nad 5,5 mm.

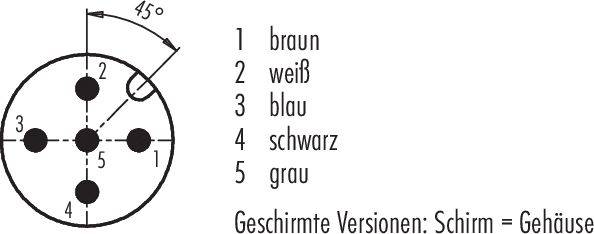

Diagram zástrčky s piatimi očíslovanými káblami v rôznych farbách: 1 hnedá, 2 biela, 3 modrá, 4 čierna, 5 sivá. Šípka ukazuje uhol 45 stupňov. Text dole: 'Tienené verzie: tienenie = kryt'.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, zahnutá

Strana pripojenia A

M12

Počet pólov

Dĺžka kábla

5 m

Datasheety: (PDF)

Doručenie: Po 19. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (40,64 € / kus)

40,64 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

77 3527 0000 20705-0500 Séria 763

Pravouhlý konektor M12-A
Počet palíc: 5
TIENENÁ
vylisované na kábli
IP67
UL uvedené
PVC šedá
5 x 0,25 mm²

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Materiál zámku: CuZn (poniklovaná mosadz)
Izolačný pás: PVC
Prierez kábla: 5 x 0,25 mm²
Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Nie
Typ montáže: káblová montáž

Typ: 77 3527 0000 20705-0500

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, zahnutá

Strana pripojenia A: M12

Počet pólov: 5

Dĺžka kábla: 5 m

Materiál plášťa: PVC

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: kábel so zástrčkou

Farba: sivá

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3527 0000 20705-0500-20

Obsah: 1 ks

Priemer: 5.7 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3217737 binder 77 3527 0000 20705-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3527 0000 20705-0500-20, piny: 5, 5

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
