binder 77 3627 0000 20003-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3627 0000 20003-0200-20, piny: 3, 2

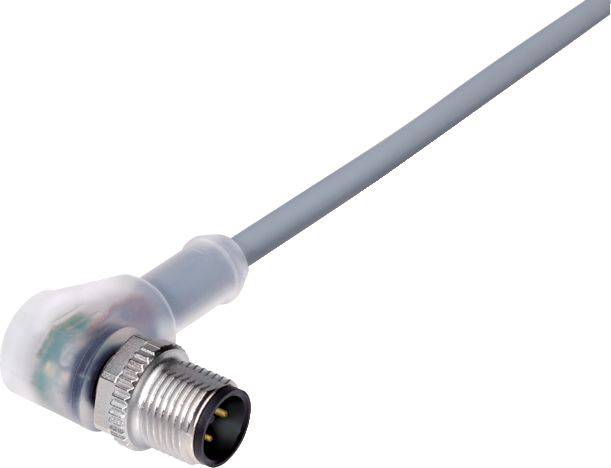

Sivý, zalomený napájací kábel vhodný pre elektrické prepojenia.

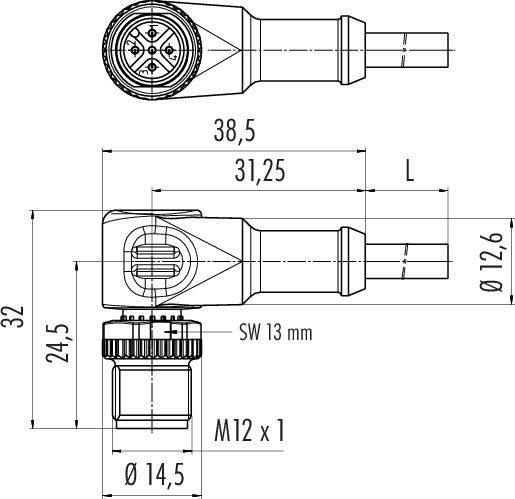

Technický výkres uhlového snímača so závitom M12. Rozmery sú 38,5 mm celková dĺžka, 31,25 mm hlavné teleso, priemer 12,6 mm.
Diagram konektora so 4 kontaktmi: 1 hnedý, 2 nekonfekcionovaný, 3 modrý, 4 čierny, s 45° označením.
1/3
Ilustračný obrázok
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zástrčka, zahnutá
Norma zástrčky
senzorika konektora
Strana pripojenia A
M12
Počet pólov
3
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Pi 4. 12.
Počet
Celkom (25,99 € / kus)
25,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

77 3627 0000 20003-0200 Séria 763

  • Pravouhlý konektor M12-A
  • Počet palíc: 3
  • netienené
  • vylisované na kábli
  • IP69K
  • UL uvedené
  • PVC šedá
  • 3 x 0,34 mm²
  • s LED PNP bližšie

Technické parametre

  • EMC vhodnosť: netienené
  • Izolačný odpor: ≥ 10¹⁰ Ω
  • Kontaktný odpor: ≤ 3 mΩ
  • Skupina izolačných materiálov: II
  • Kategória prepätia: II
  • Stupeň znečistenia: 3
  • Materiál telesa kontaktu: PUR
  • Uzamykací materiál: tlakovo liaty zinok, poniklovaný
  • Izolačný pás: PVC
  • Prierez kábla: 3 x 0,34 mm²
  • Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
  • Polomer ohybu posunutého kábla: ≥ 10 x Ø
  • Pevný polomer ohybu kábla: ≥ 5 x Ø
  • Bez halogénov: Nie
  • Typ montáže: káblová montáž
Typ

77 3627 0000 20003-0200

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, zahnutá

Norma zástrčky

senzorika konektora

Strana pripojenia A

M12

Počet pólov

3

Dĺžka kábla

2 m

Materiál plášťa

PVC

Menovité napätie

10 V

30 V

Menovitý prúd

4 A

Menovitý prúd - filter

4 A

Prierez pripojovacieho vodiča (max.)

0.34 mm²

Prierez vodiča (káble senzor-aktor)

0.34 mm²

Pripojenie

kábel so zástrčkou

Farba

sivá

Typ závitu, šírka pripojenie

M12

Typ závitu, pripojenie kábla a montáž

M12

Kódovanie

typ A

Materiál kontaktu

CuZn

Kontaktná plocha

Au (zlato)

IP69K

Vlastnosti

PVC

Min. teplota

-40 °C

Max. teplota

105 °C

Typ upevnenia

skrutkovacie

Číslo výrobcu

77 3627 0000 20003-0200-20

Obsah

1 ks

Priemer

4.5 mm

Na stiahnutie

Datasheet

Datasheet 3217853 binder 77 3627 0000 20003-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3627 0000 20003-0200-20, piny: 3, 2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217853 binder 77 3627 0000 20003-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3627 0000 20003-0200-20, piny: 3, 2

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
