binder 77 3634 3429 50003-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3634 3429 50003-0100-20, piny: 3, 1

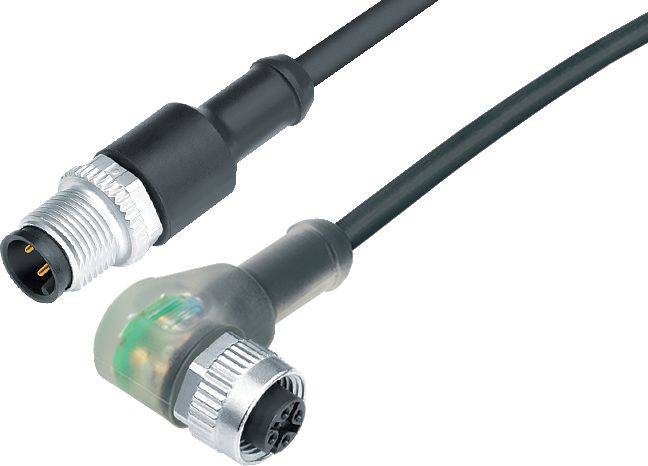

'Dva priemyselné káblové konektory: Priamy konektor hore a uhlový konektor dole, oba s kovovým závitom pre robustné aplikácie.'

Ilustračný obrázok

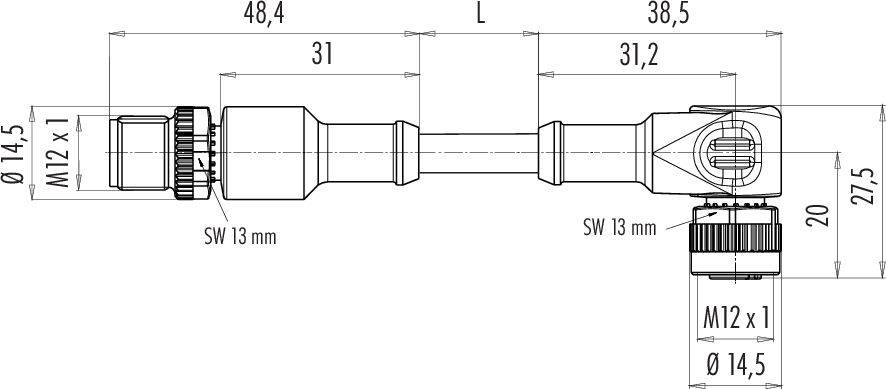

'Technický výkres konektora, dĺžka 48,4 mm a 38,5 mm, závit M12 x 1, priemer 14,5 mm, SW 13 mm.'

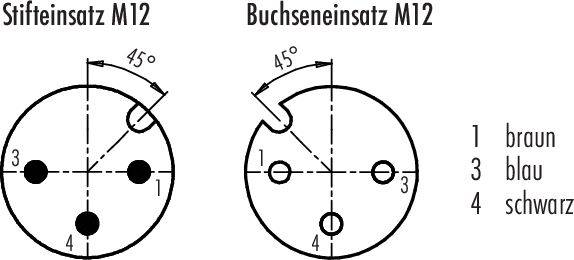

'Stifteinsatz M12' zobrazuje tri značenia: '1 hnedá', '3 modrá', '4 čierna'. 'Buchseinsatz M12' má rovnaké značenia, usporiadané v smere hodinových ručičiek.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

zásuvka, zahnutá

Strana pripojenia A

M12

Počet pólov

Dĺžka kábla

1 m

Datasheety: (PDF)

Doručenie: Po 12. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (26,82 € / kus)

26,82 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

77 3634 3429 50003-0100 Séria 763

Prepojovací kábel M12-A
Počet palíc: 3
netienené
vylisované na kábli
IP68
UL uvedené
ČISTÁ čierna
3 x 0,34 mm²

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Izolačný pás: PP9Y bez halogénov
Prierez kábla: 3 x 0,34 mm²
Rýchlosť jazdy: ≤ 200 m/min
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 3634 3429 50003-0100

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná
zásuvka, zahnutá

Strana pripojenia A: M12

Počet pólov: 3

Dĺžka kábla: 1 m

Materiál plášťa: PUR

Menovité napätie: 250 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Pripojenie: kábel so zástrčkou

Farba: čierna

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP69K

Min. teplota: -50 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3634 3429 50003-0100-20

Obsah: 1 ks

Priemer: 4.3 mm

Varianty(Všetky ceny sú bez DPH.)

Typ

Menovitý prúd - filter

Prevedenie

Počet pólov

Menovité napätie

Dĺžka kábla

binder 77 3430 3429 50003-0030 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 0.3 m, 20 ks

Objednávacie číslo:2562533

77 3430 3429 50003-0030

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.3 m

binder 77 3430 3429 50003-0060 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 0.6 m, 20 ks

Objednávacie číslo:2562534

77 3430 3429 50003-0060

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.6 m

binder 77 3430 3429 50003-0100 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 1 m, 20 ks

Objednávacie číslo:2562535

77 3430 3429 50003-0100

4 A

zásuvka, rovnázástrčka, rovná

250 V

1 m

binder 77 3430 3429 50003-0200 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 2 m, 20 ks

Objednávacie číslo:2562536

77 3430 3429 50003-0200

4 A

zásuvka, rovnázástrčka, rovná

250 V

2 m

binder 77 3430 3429 50003-0300 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 3 m, 20 ks

Objednávacie číslo:2562537

77 3430 3429 50003-0300

4 A

zásuvka, rovnázástrčka, rovná

250 V

3 m

binder 77 3430 3429 50003-0500 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 5 m, 20 ks

Objednávacie číslo:2562538

77 3430 3429 50003-0500

4 A

zásuvka, rovnázástrčka, rovná

250 V

5 m

binder 77 3430 3429 50003-1000 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 10 m, 20 ks

Objednávacie číslo:2562539

77 3430 3429 50003-1000

4 A

zásuvka, rovnázástrčka, rovná

250 V

10 m

binder 77 3430 3429 50004-0030 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.3 m, 20 ks

Objednávacie číslo:2562540

77 3430 3429 50004-0030

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.3 m

binder 77 3430 3429 50004-0060 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.6 m, 20 ks

Objednávacie číslo:2562541

77 3430 3429 50004-0060

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.6 m

binder 77 3430 3429 50004-0100 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 1 m, 20 ks

Objednávacie číslo:2562542

77 3430 3429 50004-0100

4 A

zásuvka, rovnázástrčka, rovná

250 V

1 m

Na stiahnutie

Datasheet

Datasheet 3217888 binder 77 3634 3429 50003-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3634 3429 50003-0100-20, piny: 3, 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217888 binder 77 3634 3429 50003-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3634 3429 50003-0100-20, piny: 3, 1

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
