binder 77 3705 0000 20008-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3705 0000 20008-0200-20, piny: 8, 2

Modrý elektrický predlžovací kábel so striebornou zástrčkou.

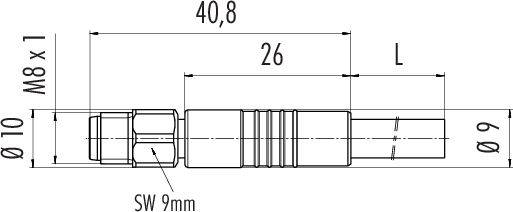

Technický výkres valcovitej súčiastky s rozmermi: celková dĺžka (L), dĺžka bez závitu 40,8 mm, závit M8x1 a priemer 10 mm.

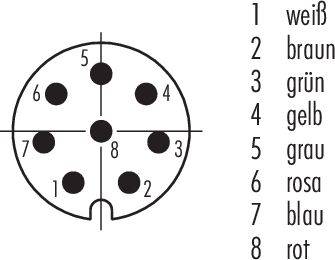

Diagram 8-pinového konektora s farebne označenými pinmi: 1 biela, 2 hnedá, 3 zelená, 4 žltá, 5 sivá, 6 ružová, 7 modrá, 8 červená.
1/3
Ilustračný obrázok
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zástrčka, rovná
Norma zástrčky
senzorika konektora
Strana pripojenia A
M8
Počet pólov
8
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 9. 12.
Počet
Celkom (45,99 € / kus)
45,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

77 3705 0000 20008-0200 Séria 718

  • Káblový konektor M8
  • Počet palíc: 8
  • netienené
  • vylisované na kábli
  • IP67
  • UL uvedené
  • PVC šedá
  • 8 x 0,25 mm²
  • Ušľachtilá oceľ

Technické parametre

  • EMC vhodnosť: netienené
  • Kontaktný odpor: ≤ 3 mΩ
  • Skupina izolačných materiálov: II
  • Kategória prepätia: II
  • Stupeň znečistenia: 3
  • Materiál telesa kontaktu: PUR
  • Materiál zámku: nehrdzavejúca oceľ
  • Izolačný pás: PVC
  • Prierez kábla: 8 x 0,25 mm²
  • Rýchlosť jazdy: pri horizontálnej vzdialenosti 5 m. -> 200 m/min
  • Polomer ohybu posunutého kábla: ≥ 10 x Ø
  • Pevný polomer ohybu kábla: ≥ 5 x Ø
  • Bez halogénov: Nie
  • Typ montáže: káblová montáž
Typ

77 3705 0000 20008-0200

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Norma zástrčky

senzorika konektora

Strana pripojenia A

M8

Počet pólov

8

Dĺžka kábla

2 m

Materiál plášťa

PVC

Menovité napätie

30 V

Menovitý prúd

1.5 A

Menovitý prúd - filter

1.5 A

Prierez pripojovacieho vodiča (max.)

0.25 mm²

Prierez vodiča (káble senzor-aktor)

0.25 mm²

Pripojenie

kábel so zástrčkou

Farba

sivá

Typ závitu, šírka pripojenie

M8

M5

M12

Materiál kontaktu

CuZn

Kontaktná plocha

Au (zlato)

IP67

Vlastnosti

PVC

možno použiť pre vlečenie

odolný voči olejom

ohňovzdorný

Min. teplota

-40 °C

Max. teplota

105 °C

Typ upevnenia

skrutkovacie

Číslo výrobcu

77 3705 0000 20008-0200-20

Obsah

1 ks

Priemer

6.0 mm

Spĺňa RoHS

áno

Na stiahnutie

Datasheet

Datasheet 3217918 binder 77 3705 0000 20008-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3705 0000 20008-0200-20, piny: 8, 2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217918 binder 77 3705 0000 20008-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3705 0000 20008-0200-20, piny: 8, 2

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
