binder 77 3705 0000 50006-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3705 0000 50006-0200-20, piny: 6, 2

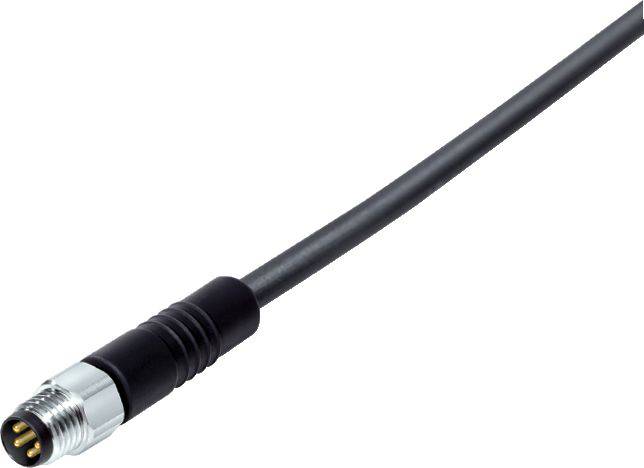

Čierny kábel s kovovým konektorom na konci, vhodný pre priemyselné aplikácie a prepájanie zariadení.
Technický výkres valcovitej kovovej súčiastky s metrickým závitom M8 x 1, dĺžka 26 mm, šírka 9 mm, šírka kľúča 9 mm.
'Guľatý konektor: 1 - hnedá, 2 - biela, 3 - modrá, 4 - čierna, 5 - sivá, 6 - ružová.'
1/3
Ilustračný obrázok
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zástrčka, rovná
Norma zástrčky
senzorika konektora
Strana pripojenia A
M8
Počet pólov
6
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 9. 12.
Počet
Celkom (39,99 € / kus)
39,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

77 3705 0000 50006-0200 Séria 718

  • Káblový konektor M8
  • Počet palíc: 6
  • netienené
  • vylisované na kábli
  • IP67
  • UL uvedené
  • ČISTÁ čierna
  • 6 x 0,25 mm²
  • Ušľachtilá oceľ

Technické parametre

  • EMC vhodnosť: netienené
  • Kontaktný odpor: ≤ 3 mΩ
  • Skupina izolačných materiálov: II
  • Kategória prepätia: II
  • Stupeň znečistenia: 3
  • Materiál telesa kontaktu: PUR
  • Materiál zámku: nehrdzavejúca oceľ
  • Izolačný pás: PP9Y bez halogénov
  • Prierez kábla: 6 x 0,25 mm²
  • Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
  • Polomer ohybu posunutého kábla: ≥ 10 x Ø
  • Pevný polomer ohybu kábla: ≥ 5 x Ø
  • Bez halogénov: Áno
  • Typ montáže: káblová montáž
Typ

77 3705 0000 50006-0200

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Norma zástrčky

senzorika konektora

Strana pripojenia A

M8

Počet pólov

6

Dĺžka kábla

2 m

Materiál plášťa

PUR

Menovité napätie

30 V

Menovitý prúd

1.5 A

Menovitý prúd - filter

1.5 A

Prierez pripojovacieho vodiča (max.)

0.25 mm²

Prierez vodiča (káble senzor-aktor)

0.25 mm²

Pripojenie

kábel so zástrčkou

Farba

čierna

Typ závitu, šírka pripojenie

M8

Typ závitu, pripojenie kábla a montáž

M8

Materiál kontaktu

CuZn

Kontaktná plocha

Au (zlato)

IP67

Vlastnosti

bez halogénov

Min. teplota

-50 °C

Max. teplota

80 °C

Typ upevnenia

skrutkovacie

Číslo výrobcu

77 3705 0000 50006-0200-20

Obsah

1 ks

Priemer

5.0 mm

Spĺňa RoHS

áno

Na stiahnutie

Datasheet

Datasheet 3217934 binder 77 3705 0000 50006-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3705 0000 50006-0200-20, piny: 6, 2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217934 binder 77 3705 0000 50006-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3705 0000 50006-0200-20, piny: 6, 2

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
