binder 77 3708 0000 50004-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3708 0000 50004-1000-20, piny: 4, 1

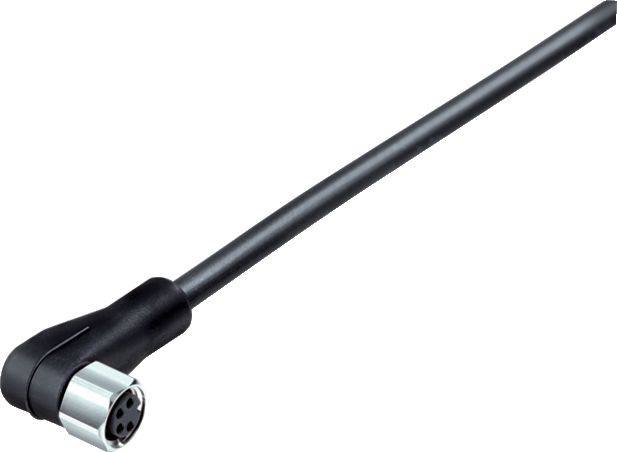

Čierny, pravouhlý audiokábel s kovovým, guľatým konektorom na konci, často používaný pre audio pripojenia.
Technický výkres zástrčky. Rozmery: dĺžka 28,5 mm, priemer 10 mm, závit M8 x 1, šírka kľúča 9 mm.

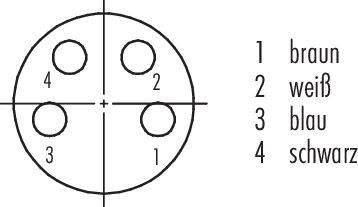

Schematické znázornenie okrúhleho konektora so štyrmi očíslovanými kontaktmi. Vedľa vpravo legenda: 1 hnedá, 2 biela, 3 modrá, 4 čierna.
1/3
Ilustračný obrázok
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zásuvka, zahnutá
Norma zástrčky
senzorika konektora
Strana pripojenia A
M8
Počet pólov
4
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 9. 12.
Počet
Celkom (49,99 € / kus)
49,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

77 3708 0000 50004-1000 séria 718

  • Uhlová zásuvka M8
  • Počet palíc: 4
  • netienené
  • vylisované na kábli
  • IP67/IP69K
  • UL uvedené
  • ČISTÁ šedá
  • 4 x 0,34 mm²
  • Ušľachtilá oceľ

Technické parametre

  • EMC vhodnosť: netienené
  • Kontaktný odpor: ≤ 3 mΩ
  • Skupina izolačných materiálov: II
  • Kategória prepätia: II
  • Stupeň znečistenia: 3
  • Materiál telesa kontaktu: PUR
  • Materiál zámku: nehrdzavejúca oceľ
  • Izolačný pás: PP9Y bez halogénov
  • Prierez kábla: 4 x 0,34 mm²
  • Rýchlosť jazdy: ≤ 3,33 m/s
  • Polomer ohybu posunutého kábla: ≥ 10 x Ø
  • Pevný polomer ohybu kábla: ≥ 5 x Ø
  • Bez halogénov: Áno
  • Typ montáže: káblová montáž
Typ

77 3708 0000 50004-1000

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, zahnutá

Norma zástrčky

senzorika konektora

Strana pripojenia A

M8

Počet pólov

4

Dĺžka kábla

10 m

Materiál plášťa

PUR

Menovité napätie

60 V

Menovitý prúd

4 A

Menovitý prúd - filter

4 A

Prierez pripojovacieho vodiča (max.)

0.34 mm²

Prierez vodiča (káble senzor-aktor)

0.34 mm²

Pripojenie

kábel so zástrčkou

Farba

sivá

Typ závitu, šírka pripojenie

M8

Typ závitu, pripojenie kábla a montáž

M8

Materiál kontaktu

CuSn

Kontaktná plocha

Au (zlato)

IP67 / IP69K

Vlastnosti

bez halogénov

Min. teplota

-50 °C

Max. teplota

90 °C

Typ upevnenia

skrutkovacie

Číslo výrobcu

77 3708 0000 50004-1000-20

Obsah

1 ks

Priemer

4.7 mm

Na stiahnutie

Datasheet

Datasheet 3217973 binder 77 3708 0000 50004-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3708 0000 50004-1000-20, piny: 4, 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217973 binder 77 3708 0000 50004-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3708 0000 50004-1000-20, piny: 4, 1

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
