binder 77 3727 0000 20403-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3727 0000 20403-1000-20, piny: 3, 1

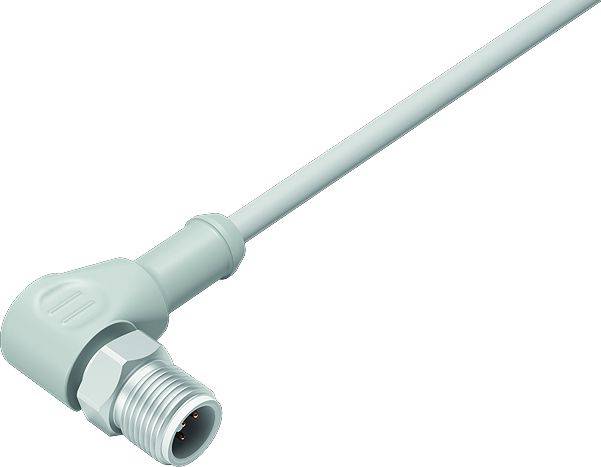

Kovový konektor s 90-stupňovým uhlom a káblom. Vhodný pre priemyselné aplikácie, robustný a viacúčelový.

Ilustračný obrázok

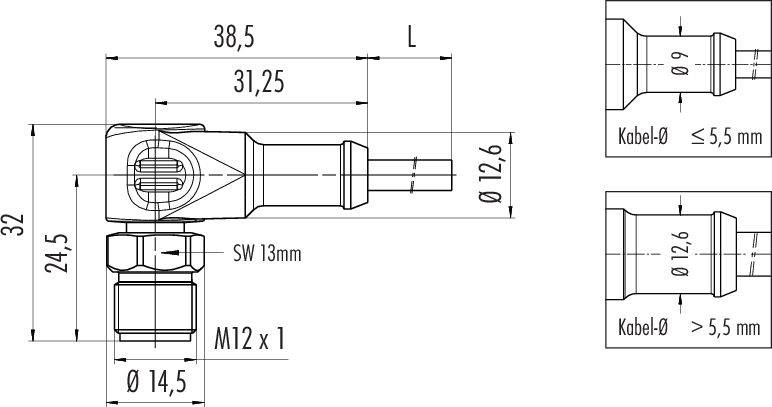

Technický výkres uhlového spínača s rozmermi: celková dĺžka 38,5 mm, výška 32 mm, priemer kábla ≤ 5,5 mm, závit M12 x 1.

Diagram štvórpólového konektora. Číslovanie: 1 hnedá, 2 nekonfigurované, 3 modrá, 4 čierna, so 45-stupňovou uhlovou indikáciou.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, zahnutá

Strana pripojenia A

M12

Počet pólov

Dĺžka kábla

10 m

Datasheety: (PDF)

Doručenie: Po 12. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (37,39 € / kus)

37,39 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

77 3727 0000 20403-1000 séria 763

Pravouhlý konektor M12-A
Počet palíc: 3
netienené
vylisované na kábli
IP69K
UL uvedené
Ecolab
PVC šedá
3 x 0,34 mm²
Ušľachtilá oceľ

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Materiál zámku: nehrdzavejúca oceľ
Izolačný pás: PVC
Prierez kábla: 3 x 0,34 mm²
Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Nie
Typ montáže: káblová montáž

Typ: 77 3727 0000 20403-1000

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, zahnutá

Strana pripojenia A: M12

Počet pólov: 3

Dĺžka kábla: 10 m

Materiál plášťa: PVC

Menovité napätie: 250 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Pripojenie: kábel so zástrčkou

Farba: sivá

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP69K
IP67

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3727 0000 20403-1000-20

Obsah: 1 ks

Priemer: 4.5 mm

Na stiahnutie

Datasheet

Datasheet 3217982 binder 77 3727 0000 20403-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3727 0000 20403-1000-20, piny: 3, 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3217982 binder 77 3727 0000 20403-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3727 0000 20403-1000-20, piny: 3, 1

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
