Name: binder 79 5060 10 03 upravený zástrčkový konektor pre senzory - aktory, 79 5060 10 03-20, piny: 3, 1 m, 1 ks
Brand: binder
SKU: 3218306
Availability: BackOrder

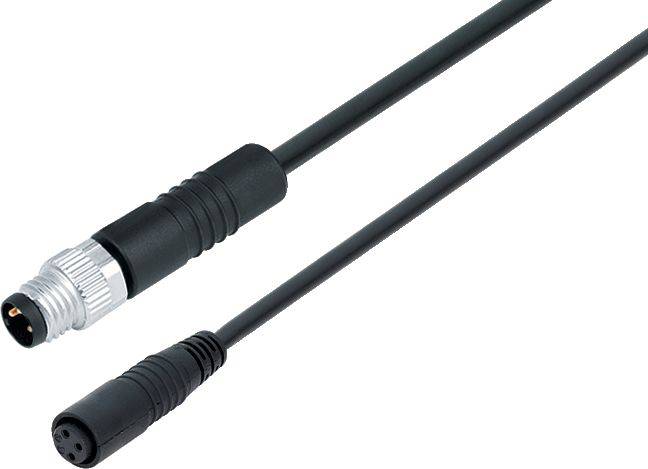

Čierne pripojovacie káblové vedenie s okrúhlym kovovým konektorom, ktoré sa používa na elektrické prepojenia.

Technický výkres zástrčky s rozmermi: dĺžka 40,8 mm, celková dĺžka L, ďalšia dĺžka 30 mm. Závit M8 x 1, priemer 9,7 mm.

Diagram znázorňuje použitie kolíkového kontaktu M8 a dutinového kontaktu M8 s farebným označením: 1 hnedá, 3 modrá, 4 čierna. Obsadenie prepojenia.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

zásuvka, rovná

Strana pripojenia A

Počet pólov

Dĺžka kábla

1 m

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 30. 12.

Počet

Celkom (27,99 € / kus)

27,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

79 5060 10 03 Séria 765

prepojovací kábel M8
Počet palíc: 3
netienené
vylisované na kábli
IP65
ČISTÁ čierna
3 x 0,25 mm²

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Izolačný pás: PVC
Prierez kábla: 3 x 0,25 mm²
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 10 x Ø
Bez halogénov: Nie
Typ montáže: káblová montáž

Typ: 79 5060 10 03

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná
zásuvka, rovná

Strana pripojenia A: M8

Počet pólov: 3

Dĺžka kábla: 1 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: kábel so zástrčkou

Farba: čierna

Typ závitu, šírka pripojenie: M8

Typ závitu, pripojenie kábla a montáž: M8

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP65

Vlastnosti: polyuretánový plášť

Min. teplota: -40 °C

Max. teplota: 80 °C

Typ upevnenia: Snap-In

Číslo výrobcu: 79 5060 10 03-20

Obsah: 1 ks

Priemer: 4.5 mm

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Počet pólov

Prevedenie

Menovité napätie

Menovitý prúd - filter

Typ upevnenia

binder 09 5240 10 04 konektor akčného / snímacieho člena, 09 5240 10 04-20, piny: 4, 1 ks

Objednávacie číslo:3216645

Doručenie: St 11. 11.

Conrad Electronic

priechodka rozvádzače

250 V

4 A

skrutkovacie

Min.: 1

Násobky: 1

59,99 €^*

binder 09 5241 10 05 konektor akčného / snímacieho člena, 09 5241 10 05-20, piny: 5, 1 ks

Objednávacie číslo:3216646

Doručenie: Pi 22. 1. 2027

Conrad Electronic

priechodka rozvádzače

60 V

4 A

skrutkovacie

Min.: 1

Násobky: 1

61,99 €^*

binder 09 5244 10 08 konektor akčného / snímacieho člena, 09 5244 10 08-20, piny: 8, 1 ks

Objednávacie číslo:3216649

Doručenie: Št 3. 12.

Conrad Electronic

priechodka rozvádzače

30 V

4 A

skrutkovacie

Min.: 1

Násobky: 1

83,99 €^*

binder 09 5247 00 12 konektor akčného / snímacieho člena, 09 5247 00 12-20, piny: 12, 1 ks

Objednávacie číslo:3216652

Doručenie: St 2. 12.

Conrad Electronic

priechodka rozvádzače

30 V

1.5 A

skrutkovacie

Min.: 1

Násobky: 1

129,99 €^*

binder 09 5280 00 03 adaptér akčného / snímacieho člena, 09 5280 00 03-20, piny: 3, 1 ks

Objednávacie číslo:3216653

Doručenie: St 27. 1. 2027

Conrad Electronic

adaptér

60 V

4 A

skrutkovacie

Min.: 1

Násobky: 1

42,99 €^*

binder 09 5283 00 03 adaptér akčného / snímacieho člena, 09 5283 00 03-20, piny: 3, 1 ks

Objednávacie číslo:3216654

Doručenie: St 27. 1. 2027

Conrad Electronic

adaptér

30 V

4 A

skrutkovacie

Min.: 1

Násobky: 1

42,99 €^*

binder 09 5284 00 04 adaptér akčného / snímacieho člena, 09 5284 00 04-20, piny: 4, 1 ks

Objednávacie číslo:3216655

Doručenie: St 27. 1. 2027

Conrad Electronic

adaptér

30 V

4 A

skrutkovacie

Min.: 1

Násobky: 1

47,99 €^*

binder 77 0606 0605 50704-0200 upravený zástrčkový konektor pre senzory - aktory, 77 0606 0605 50704-0200-20, piny: 4, 2 m, 1 ks

Objednávacie číslo:3216892

Doručenie: Št 10. 12.

Conrad Electronic

zástrčka, rovná

250 V

8 A

skrutkovacie

Min.: 1

Násobky: 1

63,99 €^*

binder 77 0606 0605 50704-0500 upravený zástrčkový konektor pre senzory - aktory, 77 0606 0605 50704-0500-20, piny: 4, 5 m, 1 ks

Objednávacie číslo:3216893

Doručenie: Št 10. 12.

Conrad Electronic

zásuvka, rovná

250 V

8 A

skrutkovacie

Min.: 1

Násobky: 1

91,99 €^*

binder 77 3429 3406 50003-0030 upravený zástrčkový konektor pre senzory - aktory, 77 3429 3406 50003-0030-20, piny: 3, 0.3 m, 1 ks

Objednávacie číslo:3217202

Doručenie: St 30. 12.

Conrad Electronic

zásuvka, rovná

60 V

4 A

skrutkovacie

Min.: 1

Násobky: 1

26,99 €^*

Na stiahnutie

Datasheet

Datasheet 3218306 binder 79 5060 10 03 upravený zástrčkový konektor pre senzory - aktory, 79 5060 10 03-20, piny: 3, 1 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3218306 binder 79 5060 10 03 upravený zástrčkový konektor pre senzory - aktory, 79 5060 10 03-20, piny: 3, 1 m, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
