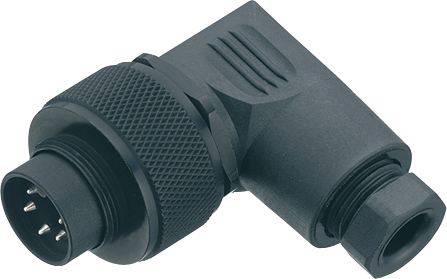

Ilustračný obrázok
binder 99 0109 75 04 99 0109 75 04-20 uhlová zástrčka, 1 ks
Kategória výrobku
uhlová zástrčka
Prevedenie
zástrčka, zahnutá
Počet kontaktov
4
Pripojenie
spájkovaný konektor
Obsah
1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (43,99 € / kus)
43,99 €
s DPH
Overený predajca s technickou podporou
Hlavné benefity
99 0109 75 04 Séria 723
- Uhlový konektor M16 IP67
- Počet palíc: 4
- 6,0 - 8,0 mm
- netienené
- spájkovanie
- IP67
Technické parametre
- EMC vhodnosť: netienené
- Izolačný odpor: ≥ 10¹⁰ Ω
- Kontaktný odpor: ≤ 5 mΩ
- Skupina izolačných materiálov: III
- Kategória prepätia: I
- Stupeň znečistenia: 1
- Materiál kontaktného telesa: PBT (UL94 V-0)
- Priechod kábla: 6,0 - 8,0 mm
- Typ montáže: káblová montáž
- Typ
99 0109 75 04
- Kategória výrobku
uhlová zástrčka
- Prevedenie
zástrčka, zahnutá
- Počet kontaktov
4
- Pripojenie
spájkovaný konektor
- Obsah
1 ks
- Menovitý prúd
6 A
- Menovitý prúd - filter
6 A
- Uzávierka
skrutka
- Menovité napätie
250 V
- Materiál kontaktu
CuZn
- Materiál puzdra
PA
AWG 18
- Číslo výrobcu
99 0109 75 04-20
- Pólov
4
- Maximálny prierez
0.75 mm²
- Rozsah prierezov
0.75 mm² (max)
- Spĺňa RoHS
áno
IP67
- Séria
723
Na stiahnutie
Datasheet
Datasheet 3215546 binder 99 0109 75 04 99 0109 75 04-20 uhlová zástrčka, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3215546 binder 99 0109 75 04 99 0109 75 04-20 uhlová zástrčka, 1 ks
Popis
Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.
Charakteristika:
• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
Tento text bol preložený strojovo.
Charakteristika:
• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
Tento text bol preložený strojovo.
