Name: binder 99 0537 52 05 neupravený zástrčkový konektor pre senzory - aktory, 99 0537 52 05-20, piny: 5, 1 ks
Brand: binder
SKU: 3218638
Availability: BackOrder

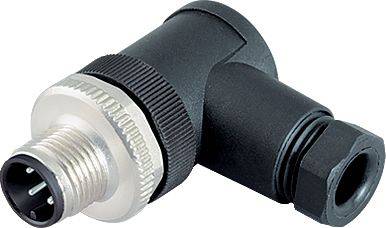

Čierny uhlový konektor so strieborným skrutkovým spojením, vhodný pre priemyselné aplikácie a elektronické komponenty.

Technický výkres elektrického konektora s rozmermi: dĺžka 40 mm, výška 41 mm, závit M12 x 1.

Diagram znázorňuje päťkontaktovú zástrčku, očíslovanú od 1 do 5, s 45-stupňovým uhlom v hornom pravom rohu.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, zahnutá

Strana pripojenia A

M12

Počet pólov

Menovité napätie

60 V

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 22. 12.

Počet

Celkom (32,99 € / kus)

32,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

99 0537 52 05 Séria 713

Pravouhlý konektor M12-A
Počet palíc: 5
6,0 - 8,0 mm
netienené
napínacia pružina klietky
IP67

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Priechod kábla: 6,0 - 8,0 mm
Typ montáže: káblová montáž

Typ: 99 0537 52 05

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, zahnutá

Strana pripojenia A: M12

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.50 mm²

Pripojenie: pružinová svorka

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

: IP67

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 0537 52 05-20

Obsah: 1 ks

Ø kábla do: 8 mm

Ø kábla od: 6 mm

Priemer kábla (rozsah): 6 - 8 mm
