Name: binder 99 0602 70 02 99 0602 70 02-20 uhlová zásuvka, 1 ks
Brand: binder
SKU: 3215747
Availability: BackOrder

Čierny pravouhlý elektrický konektor s vrúbkovaným povrchom a viacerými kolíkmi na pripojenie káblov a prenos signálov.

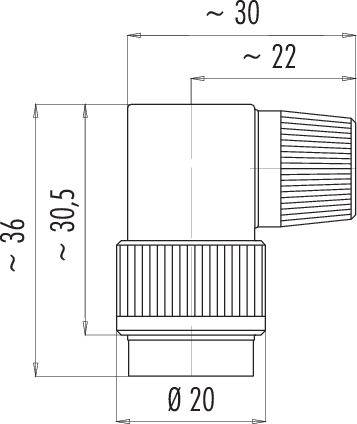

Technický výkres uhlového fitingu s rozmermi: priemer 20 mm, dĺžka cca 30 mm, výška cca 36 mm, dĺžka závitu cca 22 mm.

Technická kresba zobrazuje náčrt kruhového konektora s dvomi očíslovanými otvormi a drážkou na spodnej strane.

1/3

Ilustračný obrázok

Kategória výrobku

uhlová zásuvka

Prevedenie

zásuvka, zahnutá

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 6. 11.

25 Ks

Počet

Celkom (31,99 € / kus)

31,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

99 0602 70 02 Séria 678

Bajonetový uhlový box
Počet palíc: 2
4,0 - 6,0 mm
netienené
spájkovanie
IP40

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Priechod kábla: 4,0 - 6,0 mm
Typ montáže: káblová montáž

Typ: 99 0602 70 02

Kategória výrobku: uhlová zásuvka

Prevedenie: zásuvka, zahnutá

Počet kontaktov: 2

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 7 A

Menovitý prúd - filter: 7 A

Uzávierka: bajonet

Menovité napätie: 250 V

Materiál kontaktu: CuSn

Materiál puzdra: PA

: AWG 18

Číslo výrobcu: 99 0602 70 02-20

Pólov: 2

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 678

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Menovité napätie

Menovitý prúd - filter

Obsah

Počet kontaktov

Prevedenie

binder 99 0602 70 02 99 0602 70 02-20 uhlová zásuvka, 1 ks

Objednávacie číslo:3215747

Doručenie: Pi 6. 11.

25 KsConrad Electronic

Tento produkt

uhlová zásuvka

250 V

7 A

1 ks

zásuvka, zahnutá

Min.: 1

Násobky: 1

31,99 €^*

binder 99 0601 00 02 99 0601 00 02-20 konektor kábla, 1 ks

Objednávacie číslo:3215741

Doručenie: Pi 6. 11.

33 KsConrad Electronic

konektor kábla

250 V

7 A

1 ks

zástrčka, rovná

Min.: 1

Násobky: 1

8,99 €^*

binder 99 0601 70 02 99 0601 70 02-20 uhlová zástrčka, 1 ks

Objednávacie číslo:3215743

Doručenie: St 9. 12.

Conrad Electronic

uhlová zástrčka

250 V

7 A

1 ks

zástrčka, rovná

Min.: 1

Násobky: 1

24,99 €^*

binder 99 0601 72 02 99 0601 72 02-20 uhlová zástrčka, 1 ks

Objednávacie číslo:3215744

Doručenie: St 9. 12.

Conrad Electronic

uhlová zástrčka

250 V

7 A

1 ks

zástrčka, rovná

Min.: 1

Násobky: 1

25,99 €^*

binder 99 0602 00 02 99 0602 00 02-20 káblová skriňa, 1 ks

Objednávacie číslo:3215745

Doručenie: Pi 6. 11.

72 KsConrad Electronic

káblová skriňa

250 V

7 A

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

10,99 €^*

binder 99 0602 02 02 99 0602 02 02-20 káblová skriňa, 1 ks

Objednávacie číslo:3215746

Doručenie: St 9. 12.

Conrad Electronic

káblová skriňa

250 V

7 A

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

12,99 €^*

binder 99 0602 72 02 99 0602 72 02-20 uhlová zásuvka, 1 ks

Objednávacie číslo:3215748

Doručenie: St 9. 12.

Conrad Electronic

uhlová zásuvka

250 V

7 A

1 ks

zásuvka, zahnutá

Min.: 1

Násobky: 1

32,99 €^*

binder 99 0603 00 02 99 0603 00 02-20 prírubový konektor, 1 ks

Objednávacie číslo:3215749

Doručenie: Ut 10. 11.

Conrad Electronic

prírubový konektor

250 V

7 A

1 ks

prírubová zástrčka

Min.: 1

Násobky: 1

8,49 €^*

binder 99 0604 00 02 99 0604 00 02-20 prírubová zásuvka, 1 ks

Objednávacie číslo:3215750

Doručenie: Pi 6. 11.

20 KsConrad Electronic

prírubová zásuvka

250 V

7 A

1 ks

zásuvka, rovná

Min.: 1

Násobky: 1

7,49 €^*

binder 99 0601 00 02 konektor kábla, 20 ks

Objednávacie číslo:2561441

Nie je k dispozícii

Conrad Electronic

konektor kábla

250 V

7 A

20 ks

zástrčka, rovná

Min.: 1

Násobky: 1

91,99 €^*

Na stiahnutie

Datasheet

Datasheet 3215747 binder 99 0602 70 02 99 0602 70 02-20 uhlová zásuvka, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3215747 binder 99 0602 70 02 99 0602 70 02-20 uhlová zásuvka, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16

Tento text bol preložený strojovo.
