Name: binder 99 3483 200 08 neupravený zástrčkový konektor pre senzory - aktory, 99 3483 200 08-20, piny: 8, 1 ks
Brand: binder
SKU: 3218812
Availability: BackOrder

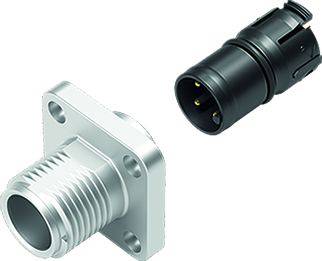

Čierny konektor a strieborná zásuvka so štyrmi otvormi, vhodná pre priemyselné pripojenia.

Technický výkres M12 konektora s rozmermi. Zobrazuje bočný a čelný pohľad. Rozmery sú uvedené v milimetroch.

Zapojenie konektorov: Kruhový adaptér s 8 číslovanými pinmi, symetricky usporiadanými.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Norma zástrčky

senzorika konektora

Strana pripojenia A

M12

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (34,99 € / kus)

34,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

99 3483 200 08 Séria 763

Štvorcový prírubový konektor M12-A
Počet palíc: 8
netienené
spájkovanie
IP69
IP68
IP67
polohovateľné
snap-in
snap-in

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 99 3483 200 08

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná

Norma zástrčky: senzorika konektora

Strana pripojenia A: M12

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: spájkovaný konektor

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67
IP68
IP69

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 3483 200 08-20

Obsah: 1 ks

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Počet pólov

Prevedenie

Menovité napätie

Menovitý prúd - filter

binder 09 0381 81 08 neupravený zástrčkový konektor pre senzory - aktory, 09 0381 81 08-20, piny: 8, 1 ks

Objednávacie číslo:3216600

Doručenie: Ut 12. 1. 2027

Conrad Electronic

prírubová zástrčka

30 V

1.5 A

Min.: 1

Násobky: 1

12,99 €^*

binder 09 0431 212 04 neupravený zástrčkový konektor pre senzory - aktory, 09 0431 212 04-20, piny: 4, 1 ks

Objednávacie číslo:3216601

Doručenie: Ut 12. 1. 2027

Conrad Electronic

prírubová zástrčka

Min.: 1

Násobky: 1

9,99 €^*

binder 09 0435 87 04 neupravený zástrčkový konektor pre senzory - aktory, 09 0435 87 04-20, piny: 4, 1 ks

Objednávacie číslo:3216614

Doručenie: St 11. 11.

155 KsConrad Electronic

prírubová zástrčka

250 V

4 A

Min.: 1

Násobky: 1

6,49 €^*

binder 09 0437 87 05 neupravený zástrčkový konektor pre senzory - aktory, 09 0437 87 05-20, piny: 5, 1 ks

Objednávacie číslo:3216616

Doručenie: St 11. 11.

80 KsConrad Electronic

prírubová zástrčka

60 V

4 A

Min.: 1

Násobky: 1

7,99 €^*

binder 09 3432 92 04 neupravený zástrčkový konektor pre senzory - aktory, 09 3432 92 04-20, piny: 4, 1 ks

Objednávacie číslo:3216639

Doručenie: St 11. 11.

3 KsConrad Electronic

zásuvka, rovná

250 V

4 A

Min.: 1

Násobky: 1

16,99 €^*

binder 09 3442 92 05 neupravený zástrčkový konektor pre senzory - aktory, 09 3442 92 05-20, piny: 5, 1 ks

Objednávacie číslo:3216642

Doručenie: Po 7. 12.

Conrad Electronic

zásuvka, rovná

60 V

4 A

Min.: 1

Násobky: 1

18,99 €^*

binder 09 3491 969 12 neupravený zástrčkový konektor pre senzory - aktory, 09 3491 969 12-20, piny: 12, 1 ks

Objednávacie číslo:3216643

Doručenie: Pi 22. 1. 2027

Conrad Electronic

prírubová zástrčka

30 V

1.5 A

Min.: 1

Násobky: 1

38,99 €^*

binder 70 3441 287 05 neupravený zástrčkový konektor pre senzory - aktory, 70 3441 287 05-20, piny: 5, 0.5 m, 1 ks

Objednávacie číslo:3216661

Doručenie: Ut 22. 12.

Conrad Electronic

prírubová zástrčka

60 V

4 A

Min.: 1

Násobky: 1

47,99 €^*

binder 09 0381 81 08 neupravený zástrčkový konektor pre senzory - aktory, piny: 8, 20 ks

Objednávacie číslo:2560691

Nie je k dispozícii

Conrad Electronic

prírubová zástrčka

30 V

1.5 A

Min.: 1

Násobky: 1

129,99 €^*

binder 09 0431 212 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560692

Nie je k dispozícii

Conrad Electronic

prírubová zástrčka

Min.: 1

Násobky: 1

119,99 €^*

Na stiahnutie

Datasheet

Datasheet 3218812 binder 99 3483 200 08 neupravený zástrčkový konektor pre senzory - aktory, 99 3483 200 08-20, piny: 8, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3218812 binder 99 3483 200 08 neupravený zástrčkový konektor pre senzory - aktory, 99 3483 200 08-20, piny: 8, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
